两个金属电极之间夹一层电介质就构成了电容。根据电介质的不同,电容可分为有机介质(纸、有机薄膜)电容、无机介质(云母、瓷、玻璃等)电容、空气介质电容和电解电容等,电容的用途和性能取决于其所用的电介质材料。电容的电路符号如附图4所示。

1)电容的主要技术指标

(1)额定电压：在规定条件下,电容器在电路中连续长时间工作而不被击穿的最大直流电压,它与电容器的结构、电介质以及介质厚度有关。

(2)标称容量：与电阻类似有E24/E12/E6标称值系列。1μF以上电容的标称容量见附表7。

pagenumber_ebook=232,pagenumber_book=225

附图4　电容的电路符号

附表7　电容的标称系列

pagenumber_ebook=232,pagenumber_book=225

(3)准确度：电容实际值与其标称值间允许的相对误差范围,称为电容的准确度,见附表8。

附表8　电容准确度等级

pagenumber_ebook=232,pagenumber_book=225

(4)绝缘电阻：由所用的介质及其厚度决定。它反映了电容漏电的大小。

(5)频率特性：在高频条件下工作的电容,其电参量随电场频率而变化的性质。

(6)温度系数：在一定范围内,温度每变化1℃,电容量的相对变化值。影响电容温度系数的主要因素是介质材料的温度特性及其结构。

2)电容容量的标记方法

(1)直接表示法：把电容的型号、规格直接标注在电容的外壳上,示例见附表9。(https://www.chuimin.cn)

附表9　电容器外壳标记

pagenumber_ebook=233,pagenumber_book=226

(2)字符数字表示法：用字母P,N,μ,m,F表示电容量的单位,单位之前的数字表示电容量的整数位,单位之后的数字表示电容量的小数位。

例如,P10和lμ0分别表示0.1 pF和1.0μF。

(3)色环标记法：与电阻的色环表示法类似,可参阅附表5。用色环标记的电容容量,单位一般为pF。

3)如何选用电容

根据工作需要,在选择电容时应考虑以下几个方面：类型、额定电压、频率特性、准确度和温度系数等。

(1)类型：电容类型及其适用范围见附表10。

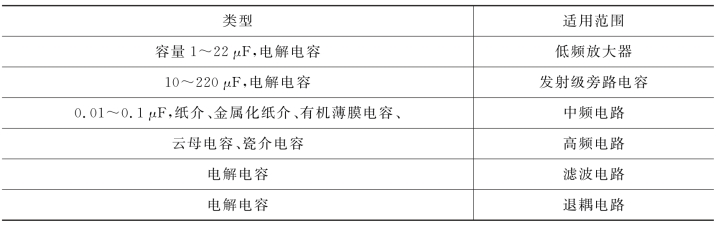

附表10　电容型号及其适用范围

pagenumber_ebook=233,pagenumber_book=226

(2)额定电压：额定工作电压应高于实际工作电压,一般高于实际工作电压10%～20%。

(3)频率特性：在高频电路中,电容的引线要尽可能短,以减小引线电感对电路的影响。

(4)准确度：并非所有场合都要求电容有很高的准确度,根据电容在电路中的作用决定,附表11提供的适用范围,仅作参考。

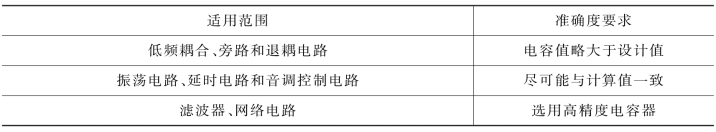

附表11　电容准确度及其适用范围

pagenumber_ebook=233,pagenumber_book=226

(5)温度系数：为了提高电路的工作的稳定性,应选择温度系数较小的电容。
