一、实验目的

●依据实际需求设计并实现电路。

●熟练运用Lab VIEW软件对实际电路状态进行显示。

二、实验设计要求

为家庭设计一个防盗自动警报系统,该系统具备三个入口传感器和一个窗户传感器。如果警报系统处于激活状态,则当某个传感器检测到门或者窗户被打开时,就立刻拉响警报,同时,前端面板上的信号显示哪一扇门或窗户被打开并拉响警报。

三、实验设计原理

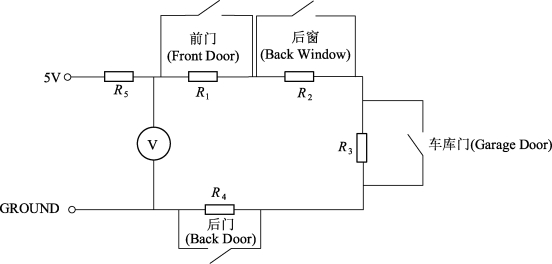

该警报系统采用开关器件模拟门或窗户的传感器,通过分压原理对警报位置进行定位。假定整个报警系统需对4扇门或窗进行监控,系统原理如图6-55所示。

pagenumber_ebook=223,pagenumber_book=216

图6-55　防盗自动警报系统原理图

各开关即为每扇门窗的监测传感器,R1至R4为每扇门窗设置的寻址电阻。当警报系统处于工作状态时,门窗打开则对应传感器开关闭合,将寻址电阻短路。R5为警报系统限流电阻,它在所有开关都闭合时限制电路中的电流。

该电路中供电电源为＋5 V,R1至R4阻值分别为1 kΩ,2 kΩ,4 kΩ,8 kΩ,R5电阻大小取所有寻址电阻值之和的一半,即7.5 kΩ。根据不同传感器开关状态下电路分压情况,计算出上图中电压表的理论读数,并填入表6-2,表中“1”代表对应门窗为打开状态,“0”代表对应门窗为关闭状态。

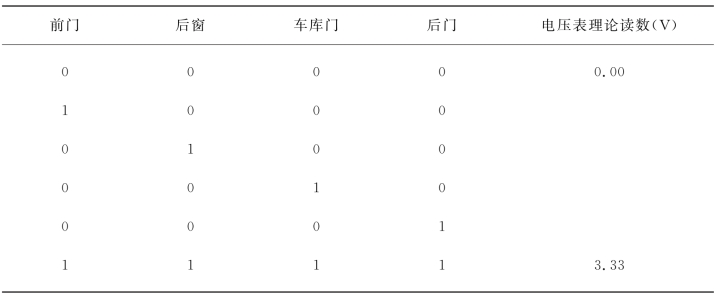

表6-2　警报系统各报警状态下测量端理论电压

pagenumber_ebook=223,pagenumber_book=216

在打开任一扇门窗(闭合任一开关)时,将对应一个唯一的电压表读数,与上表的理论读数相对照,即可指示哪一扇门或者窗户被打开。

为了增强警报系统的实用性与可视化程度,可在利用NI ELVISⅡ＋平台搭建警报系统实际电路的基础上,结合Lab VIEW软件设计警报定位与显示,以更简洁的方式查看系统保护对象的警报情况。

四、实验设备和器材

●NI ELVISⅡ＋实验平台　1套

●计算机　1台

(安装有NI ELVISmx Instrument Launcher及NI ELVIS驱动软件)

●电阻　若干

●跳线器或按钮开关　若干

五、实验准备

1.在Multisim软件中绘制警报系统原理图

(1)＋5 V供电电源和接地：依次选择“Place”→“Component”→“Sources”→“POWER SOURCES”→“VCC”和“GROUND”,设置VCC为＋5 V。

(2)电阻：依次选择“Place”→“Component”→“Basic”→“RESISTOR”,电阻分别设为1 kΩ,2 kΩ,4 kΩ,7.5 kΩ,8 kΩ。右键单击元件,选择“Rotate 90°clockwise”,可实现元件旋转。

(3)万用表：在主窗口右边的虚拟仪器工具栏,单击万用表“Multimeter”的图标。

(4)开关：依次选择“Place”→“Component”→“Basic”→“3D_VIRTUAL”→“Switch1”。

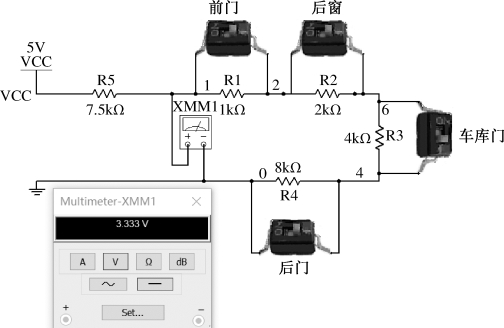

(5)连线：按图6-56连线。

pagenumber_ebook=224,pagenumber_book=217

图6-56　Multisim仿真电路原理图

2.仿真电路测试

完成上述电路搭建后,按照表6-2中各传感器开关状态对仿真电路进行测试。单击“Run”开始电路运行,用鼠标每次打开(“1”)并关闭(“0”)一个开关,观察电路的操作情况及万用表示数,填入表6-3中。

对比表6-2与表6-3的电压理论、仿真结果,验证电路原理的正确性。

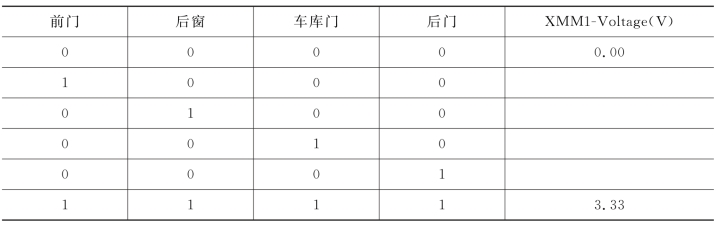

表6-3　警报系统各报警状态下测量端仿真电压

pagenumber_ebook=225,pagenumber_book=218

六、实验内容及步骤

在上述仿真、设计与分析的基础上,对实际传感器电路进行实际电路搭建,通过NI ELVISmx Instrument Launcher中虚拟仪器对测量端电压进行监测。

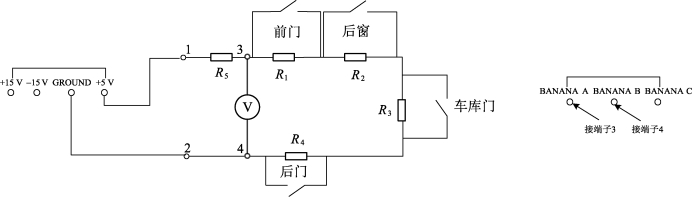

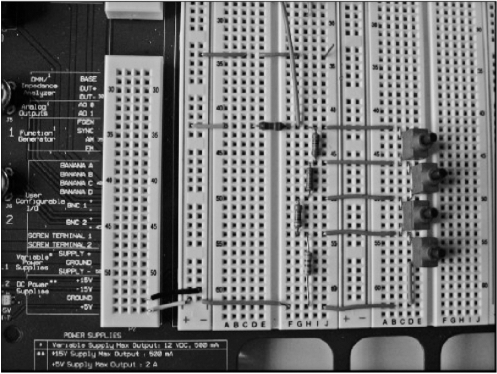

根据图6-57所示接线原理图在NI ELVIS原型板上搭建实际电路,其中R1＝1 kΩ,R2＝2 kΩ,R3＝4 kΩ,R4＝8 kΩ,R5＝7.5 kΩ。将端子1和2分别与原型板的＋5 V和GROUND端相连,由NI ELVIS的＋5 V电压源为实验电路供电；端子3和4分别与原型板的BANANA A和BANANA B端相连,用虚拟数字万用表来测量测试端的电压大小。搭建好的电路实物如图6-58所示,在实际操作过程中,可将导线接入对应电阻的两端,来模拟门窗开关时传感器的开断,将相应的电压测量数据记录在表6-4中。

pagenumber_ebook=225,pagenumber_book=218

图6-57　防盗自动警报系统传感器电路接线图

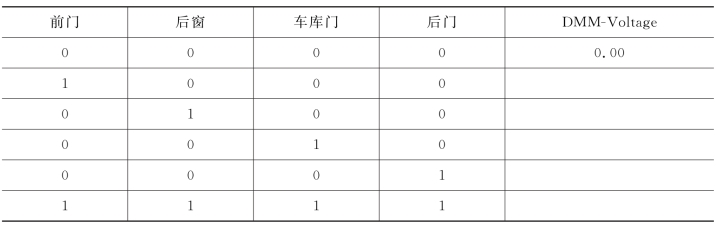

表6-4　警报系统各报警状态下测量端实际电压

pagenumber_ebook=225,pagenumber_book=218

pagenumber_ebook=226,pagenumber_book=219

图6-58　防盗自动警报系统实际传感器电路图

依据上表中的不同开关状态下的电压将电路所处状态分区,用以对警报系统做出判断并定位开关情况。

七、NI ELVIS实验操作

(1)NI ELVIS平台接口连线

在原型板上完成上述所有连线后,在NI ELVIS工作台和原型板之间完成以下接口连线：

●工作台DMM VΩ→原型板BANANA A

●工作台DMM COM→原型板BANANA B

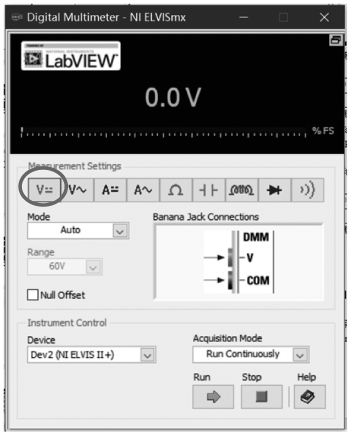

(2)单击“开始”→“所有程序”→“National Instruments”→“NI ELVISmx for NI ELVIS＆NI myDAQ”→“NI ELVISmx Instrument Launcher”,启动虚拟仪器总体软面板后,单击其中的“Digital Multimeter”图标,打开如图6-59所示数字万用表软面板。

(3)根据图6-59所示设置数字万用表直流电压测量功能的相关参数：

Measument Settings(测量设置)：“”(直流电压)。

完成选择后,单击下方绿色箭头“Run”按钮,保持当前状态为测量状态。测量完成后,单击“Stop”停止按钮。

八、基于LabVIEW的软件设计

警报系统显示程序如图6-60所示,其主要设计思路如下：

采用“DAQ助手”对实际电路测量点电压采集多个样本(程序中以1 000 S/s的速率连续读取100个电压值)。从数据簇(蓝/白线)中选择电压数组。Mean.vi将计算这组读数的平均值,可减小电路抖动带来的影响,并将其传送至电压触发阶梯中。一旦电压落入两个限制值之间(橘色方框),相应的状态就将显示在前端面板上。限制值选为两个相邻触发电平的中间值。当任一扇门或窗户被打开时,4输入的OR函数将触发警报。

pagenumber_ebook=227,pagenumber_book=220

图6-59　数字万用表软面板——直流电压测量

pagenumber_ebook=227,pagenumber_book=220

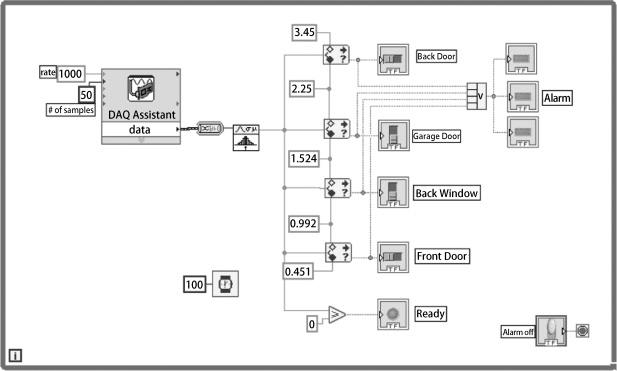

图6-60　防盗自动警报系统LabVIEW程序框图

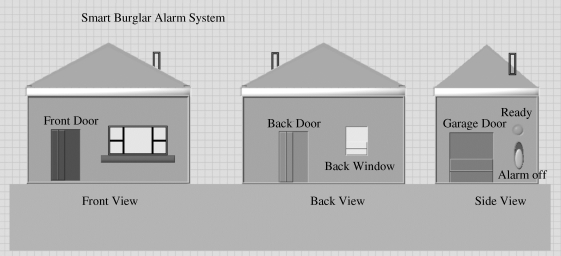

设计程序框图同时对程序前面板进行设计,如图6-61所示。

单击“Run”,运行该程序。如果NI ELVISⅡ连接好了并处于“ON”状态,而且原型板具有电源供电,则原型板上的动作将会显示在Lab VIEW的前端面板上。每一个开关都映射到一个特定的窗户或门上。如果某个窗户或门为打开状态,则入口端口将显示为黑色。任何打开的门或窗户都将通过屋檐(eave)槽触发红色警报。要终止程序,单击“Alarm Off”前端面板的滑动开关即可。

pagenumber_ebook=228,pagenumber_book=221
