Multisim软件的使用方法和实例分享

2023-06-21 理论教育版权反馈

【摘要】：Multisim的基础是正向仿真,为用户提供一个软件平台,允许用户在硬件实现以前,对电路进行观测和分析。为了帮助初学者轻松掌握Multisim的使用要领,下面将结合一个电路实例来说明基于Multisim进行电路设计和分析的具体实现过程。利用Multisim软件对如图2-47所示电路进行仿真,分析电阻R2两端的电压输出。图2-56移动并翻转元器件后的窗口需要指出的是,Multisim除了可以对元器件进行移动、翻转等操作,还可对元器件进行复制、粘贴等操作。

Multisim的基础是正向仿真,为用户提供一个软件平台,允许用户在硬件实现以前,对电路进行观测和分析。具体的过程分为5步：文件的创建、取用元器件、连接电路、仪器仪表的选用与连接、电路分析。

为了帮助初学者轻松掌握Multisim的使用要领,下面将结合一个电路实例来说明基于Multisim进行电路设计和分析的具体实现过程。

【例】　利用Multisim软件对如图2-47所示电路进行仿真,分析电阻R2两端的电压输出。

pagenumber_ebook=64,pagenumber_book=57

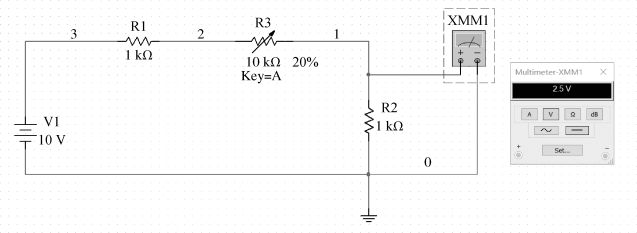

图2-47　Multisim仿真电路图

1)文件创建

启动Multisim,进入主界面窗口,选择菜单栏中的保存命令后,会弹出“保存”窗口,选择合适的保存路径和输入所需的文件名“Example1”,然后点击保存按钮,完成新文件的创建,如图2-48所示。

pagenumber_ebook=65,pagenumber_book=58

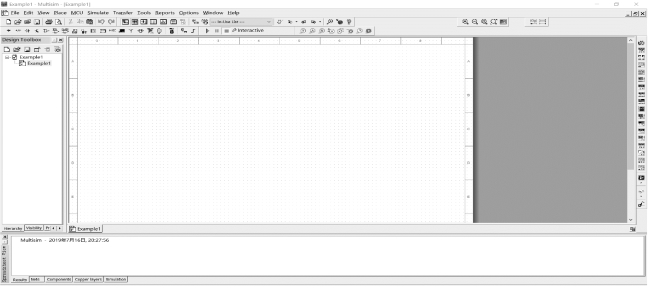

图2-48　新建文件“Example1”

为适应不同的需求和用户习惯,用户可以用菜单：“Options”→“Sheet Properties”打开电路图属性对话窗口,定制用户的通用环境变量,如图2-49所示。

pagenumber_ebook=65,pagenumber_book=58

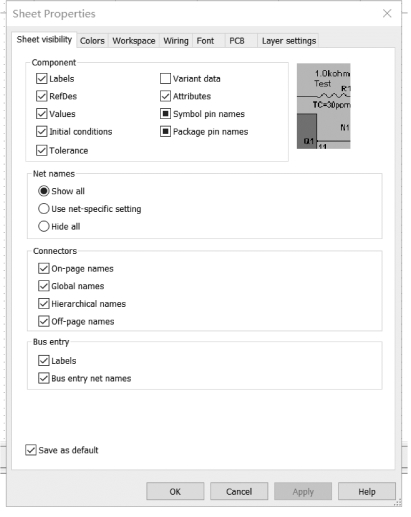

图2-49　电路图属性对话窗口

用户可以对其中每一项内容作相应的设置。以工作区标签为例,当选中该标签时,电路图属性对话框如图2-50所示。

pagenumber_ebook=66,pagenumber_book=59

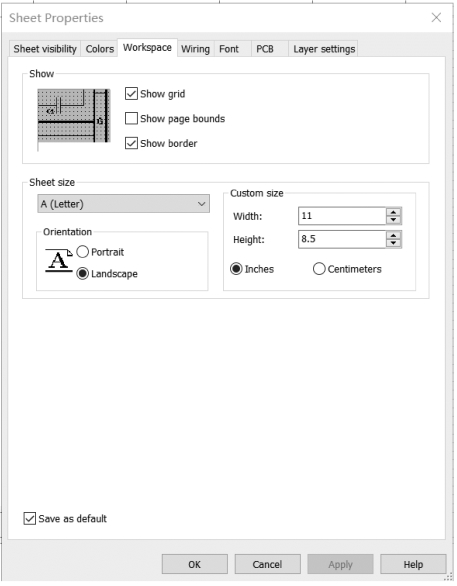

图2-50　电路图属性的工作区设置对话框

在图2-50对话窗口中有2个分项：

pagenumber_ebook=66,pagenumber_book=59 Show(显示)：可以设置是否显示网格,页边界以及边界。

pagenumber_ebook=66,pagenumber_book=59 Sheet size(电路图页面大小)：设置电路图页面大小。)

2元器件放置

由所要设计的电路实例可知,其中元器件主要包括电源、电阻和可变电阻。下面以选用电源为例来介绍元器件放置方法。

(1)选取元器件

选用元器件的方法有两种：从工具栏选用或从菜单选用。

pagenumber_ebook=66,pagenumber_book=59 从工具栏选用：打开元器件工具栏的小窗口。鼠标在元器件工具栏窗口中每个按钮上停留时,会有按钮名称提示出现,直接从元器件工具栏中点击“”按钮,打开图2-51选择元器件的窗口。

pagenumber_ebook=66,pagenumber_book=59 从菜单选用：从菜单中选择“Place”→“Component”,打开选择元器件的窗口。该窗口与图2-51一致。

pagenumber_ebook=67,pagenumber_book=60

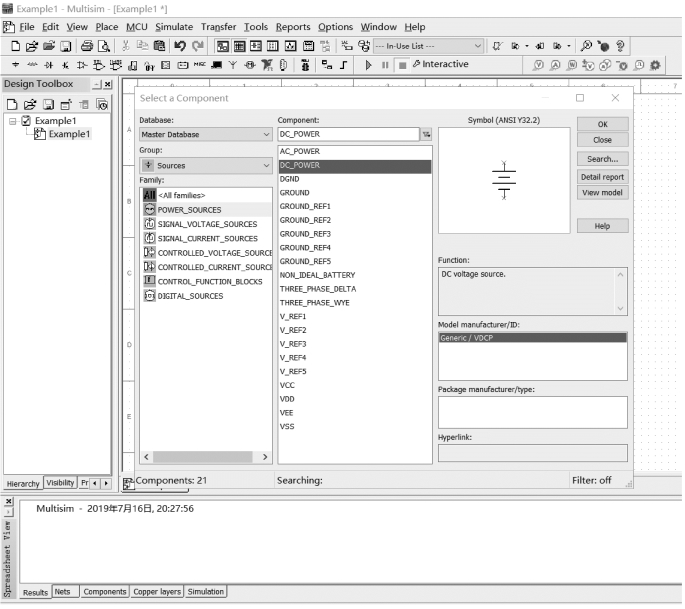

图2-51　选用元器件窗口

在图2-51所示窗口中,首先,在数据库(Database)的下拉框中选择“Master Database”,组(Group)的下拉框中选择“Sources”；接着,在系列(Family)中选择“POWER_SOURCES”,在元器件(Component)中选择“DC_POWER”,这样,符号框(Symbol)中就出现相应的直流电源符号,如图2-51右上方所示；最后点击“OK”按钮即可。

(2)放置元器件

上述步骤完成后,系统自动关闭元器件选取窗口,回到电路设计窗口,此时鼠标的箭头旁边出现了直流电源的电路符号,该元件随着鼠标的移动而移动。将该元件移动到合适位置后,单击鼠标左键,便在电路设计窗口中完成了一个电源元件放置,如图2-52所示。同理,可根据需要放置第二个、第三个……,直至元器件放置完毕。单击鼠标右键,退出放置元器件的操作窗口。

(3)元器件属性修改

由图2-52可知,放置的电源符号显示为12 V。若需修改电源电压的大小,可双击该电源符号,弹出如图2-53所示的属性对话框,在该对话框里,可以更改该元器件的属性。

若将电源电压改为10 V,修改后的电路图窗口如图2-54所示。

pagenumber_ebook=68,pagenumber_book=61

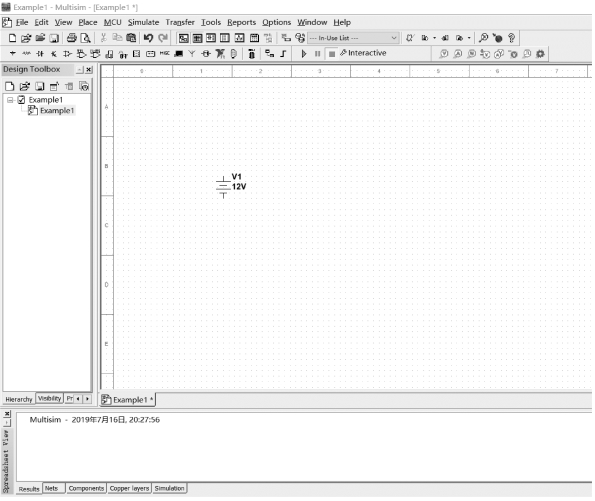

图2-52　放置一个电源元件窗口

pagenumber_ebook=68,pagenumber_book=61

图2-53　电源属性修改窗口

pagenumber_ebook=68,pagenumber_book=61

图2-54　电源属性修改后的电路图

(4)元器件的移动和翻转

放置好所需电源元器件后,按照上述方法及其步骤,可继续完成两个1.0 kΩ电阻和一个10 kΩ可变电阻的放置。初步完成元器件放置后的窗口如图2-55所示。

pagenumber_ebook=69,pagenumber_book=62

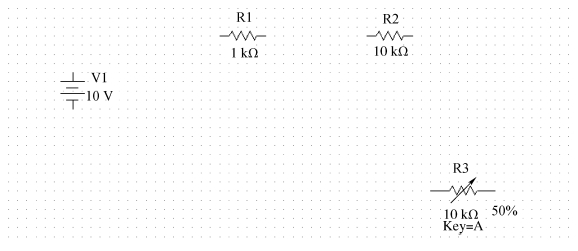

图2-55　初步完成元件放置后的窗口

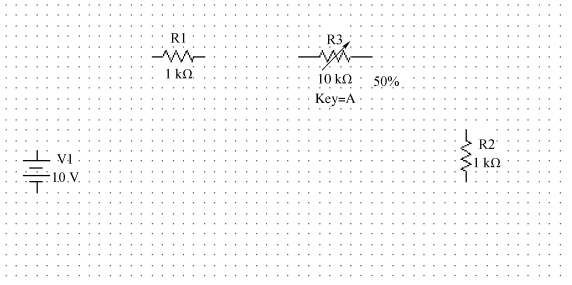

根据实际电路中各个元器件之间连线的需要,可对图2-55中的元器件进行进一步移动和翻转操作,完成后电路中各个元器件的放置位置如图2-56所示。

pagenumber_ebook=69,pagenumber_book=62

图2-56　移动并翻转元器件后的窗口

需要指出的是,Multisim除了可以对元器件进行移动、翻转等操作,还可对元器件进行复制、粘贴等操作。这些工作与Window其他软件操作方法一致,这里不再赘述。

3)电路连接

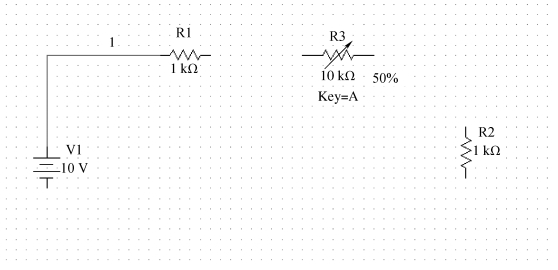

当所有元器件放置完毕,便可完成电路中各个元器件间的连线。在图2-56基础上,首先,将鼠标移动到电源的正极,当鼠标指针变成“”时,表明导线已经和正极连接好,单击鼠标左键将该连接点固定；接着,移动鼠标到电阻R1的一端,当出现小红点后单击鼠标左键,这样便将导线正确连到了R1,完成连线后的效果如图2-57所示。如果想要删除这根导线,将鼠标移动到该导线的任意位置,点击鼠标右键,选择“Delete”即可将该导线删除；或者选中导线,直接按“delete”键删除。
