Multisim提供了18种元器件库,用鼠标左健单击元器件栏目下的图标即可打开该元器件库,元器件栏如图2-7所示。

pagenumber_ebook=44,pagenumber_book=37

图2-7　Multisim元器件栏

元器件栏各图标名称及其功能介绍如下：

●：“电源库”按钮,放置各类电源、信号源；

●：“基本元件库”按钮,放置电阻、电容、电感、开关等基本元件；

●：“二极管库”按钮,放置各类二极管元件；

●：“晶体管库”按钮,放置各类晶体三极管和场效应管；

●：“模拟元件库”按钮,放置各类模拟元件；

●：“TTL元件库”按钮,放置各种TTL元件；

●：“CMOS元件库”按钮,放置各类CMOS元件；

●：“其他数字元件库”按钮,放置各类单元数字元件；

●：“混合元件库”按钮,放置各类数模混合元件；

●：“指示元件库”按钮,放置各类显示、指示元件；

●：“电力元件库”按钮,放置各类电力元件；

●：“杂项元件库”按钮,放置各类杂项元件；

●：“先进外围设备库”按钮,放置外围设备；

●：“射频元件库”按钮,放置射频元件；

●：“机电类元件库”按钮,放置机电类元件；

●：“微控制器元件库”按钮,放置单片机微控制器元件；

●：“放置层次模块”按钮,放置层次电路模块；

●：“放置总线”按钮,放置总线。

下面为仿真电路搭建中几种常用元件的选择和放置过程的简要示例。

(1)直流电源元件

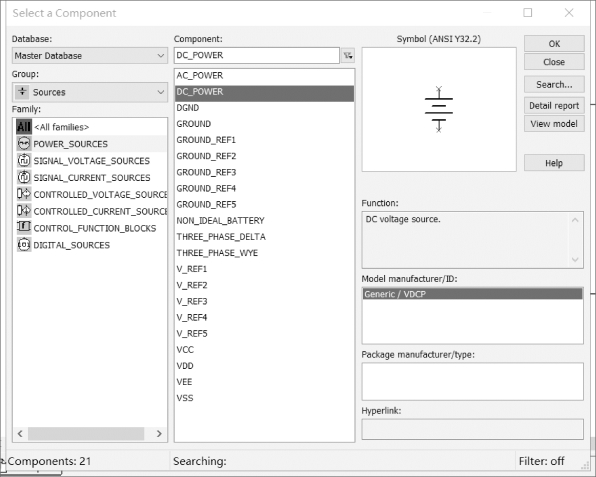

直流电源元件属于电源库,该库主要包括交直流功率电源、受控电压源、受控电流源、信号电流源及数字电源等。相应地,直流电源的选择和放置过程为：选择“Place”→“Component”按钮即出现元器件选择界面,如图2-8所示。在该窗口中,首先,在数据库(Database)的下拉框中选择“Master Database”,组(Group)的下拉框中选择“Sources”；接着,在系列(Family)中选择“POWER_SOURCES”,在元器件(Component)中选择“DC_POWER”；最后,符号框(Symbol)中就出现相应的直流电源的符号。

pagenumber_ebook=45,pagenumber_book=38

图2-8　Multisim电源库元器件选择界面

(2)电阻元件

电阻元件属于基本元件库,该库主要包含电路仿真中各种常用的元器件,如：开关、电阻、电容、电感、可调电阻、可调容及可调电感等。相应地,电阻的选择和放置过程为：选择“Place”→“Component”按钮即出现元器件选择界面,如图2-9所示。在该窗口中,首先,在数据库(Database)的下拉框中选择“Master Database”,组(Group)的下拉框中选择“Basic”；接着,在系列(Family)中选择“RESISTOR”,在元器件(Component)中选择“1k”；最后,符号框(Symbol)中就出现相应阻值的电阻符号。

pagenumber_ebook=46,pagenumber_book=39

图2-9　Multisim基本元器件库元器件选择界面

(3)二极管

二极管属于二极管库,该库主要包含理想二极管、稳压二极管等常用的二极管器件,相应的,二极管的选择和放置过程为：选择“Place”→“Component”按钮即出现元器件选择界面,如图2-10所示。在该窗口中,首先,在数据库(Database)的下拉框中选择“Master Database”,组(Group)的下拉框中选择“Diodes”；接着,在系列(Family)中选择“DIODE”,在元器件(Component)中选择“1N4149”；最后,符号框(Symbol)中就出现相应型号的二极管符号。

(4)晶体管

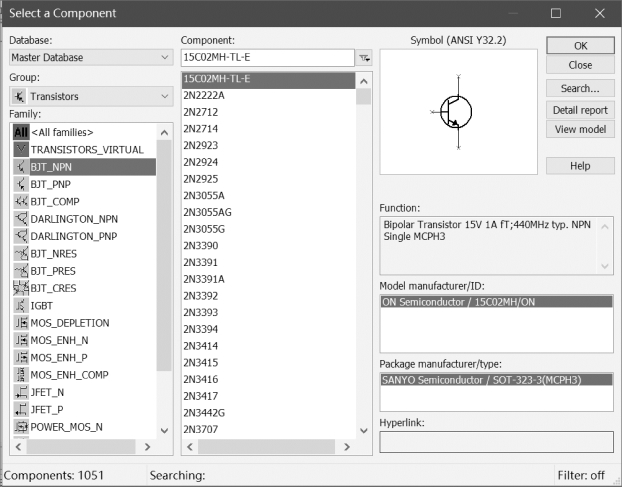

晶体管属于晶体管库,该库主要包含各种NPN及PNP型的晶体管,如BJT晶体管、MOS晶体管等。相应地,晶体管的选择和放置过程为：选择“Place”→“Component”按钮即出现元器件选择界面,如图2-11所示。在该窗口中,首先,在数据库(Database)的下拉框中选择“Master Database”,组(Group)的下拉框中选择“Transistors”；接着,在系列(Family)中选择“BJT_NPN”,在元器件(Component)中选择“15C02MH-TL-E”；最后,符号框(Symbol)中就出现相应型号的晶体管符号。

pagenumber_ebook=47,pagenumber_book=40

图2-10　Multisim二极管库元器件选择界面

pagenumber_ebook=47,pagenumber_book=40

图2-11　Multisim晶体管库元器件选择界面

(5)运算放大器

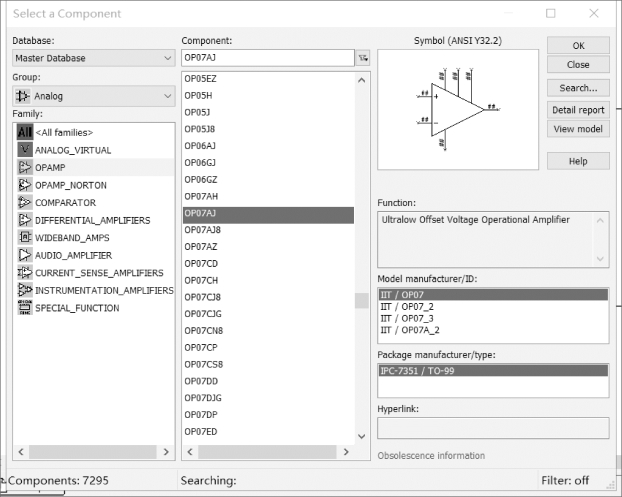

运算放大器属于模拟器件库,该库主要包含理想运算放大器和比较器等多类器件,基本涵盖了实验中所需要的各个型号的器件类型,种类丰富,功能强大。相应地,运算放大器的选择和放置过程为：选择“Place”→“Component”按钮即出现元器件选择界面,如图2-12所示。在该窗口中,首先,在数据库(Database)的下拉框中选择“Master Database”,组(Group)的下拉框中选择“Analog”；接着,在系列(Family)中选择“OPAMP”,在元器件(Component)中选择“OP07AJ”；最后,符号框(Symbol)中就出现相应型号的运算放大器符号。

pagenumber_ebook=48,pagenumber_book=41

图2-12　Multisim模拟器件库元器件选择界面

(6)微控制器

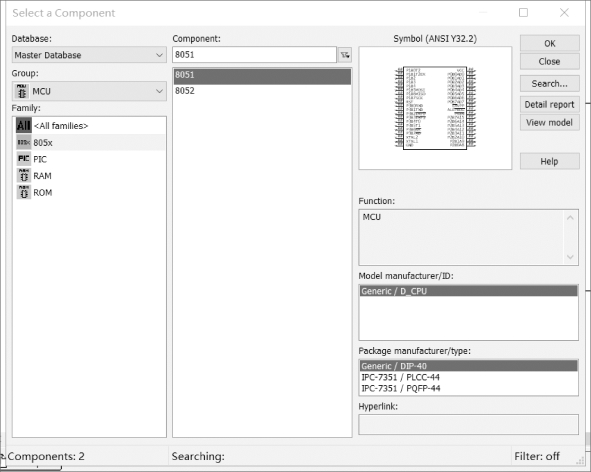

微控制器器件属于微控制器库,该库主要包含单片机、RAM、ROM等常见的微处理器。相应地,微控制器的选择和放置过程为：选择“Place”→“Component”按钮即出现元器件选择界面,如图2-13所示。在该窗口中,首先,在数据库(Database)的下拉框中选择“Master Database”,组(Group)的下拉框中选择“MCU”；接着,在系列(Family)中选择“805X”,在元器件(Component)中选择“8051”；最后,符号框(Symbol)中就出现相应型号的微控制器符号。

pagenumber_ebook=49,pagenumber_book=42

图2-13　Multisim微控制器库元器件选择界面
