管道技术管理与标准公称直径、压力等级、材质相关的知识
【摘要】：例如:S1 DN100，表示水管，其公称直径为100mm；13 Z DN200，表示13个绝对大气压的公称直径为200mm蒸汽管道；90 R DN100，表示90℃的公称直径为100mm热水管路。如公称直径为150mm，壁厚为4.5mm，外径为159mm的无缝钢管，其公称直径表示为DN150，管子表示为159×4.5。表5-26 管道标准公称直径DN2)管道的压力等级是以公称压力划分的，公称压力用PN表示，单位为MPa。表5-27 管道的公称压力与试验压力标准系列3)管道按其材质可分为钢管、有色金属等、铸铁管及非金属管。
(1)管道图管理要求 为加强各种管道的管理，确保安全运行，应按要求整顿各类管道和绘制压力管道图，并责成有关部门指定专人管理。
各种管道图应统一以建筑物平面布置图为底图进行绘制，应符合GB/T 5001—2010《房屋建筑制图统一标准》规定并采用建筑坐标进行标注，各管线应对建筑物标注距离尺寸或用建筑坐标标注其方位。管道图中各管道口径(公称直径)一般用DN表示，以mm为单位，其余尺寸一律以m为单位，并精确到小数点后两位进行标注，原有的建筑物和各种管线可放宽到小数点后一位进行标注。各类管道图可分类、分片进行绘制，也可合画在一张平面图上。
(2)管道图绘制规定
1)各类压力管道中的管件符号应按GB/T 6567.1～5—2008的规定绘制。
2)输送液体与气体管路符号的规定:输送各种液体与气体的管路一律用实线表示，为了区别各种不同的管路，在线的中间须注上汉语拼音字母的规定符号。符号共划分若干大类，每大类采用同一个字母或两个字母，其右下方则注以数字，表示不同性质的液体、气体的管路。
3)给水管的规定符号为“S”:具体规定:S为给水管(不分类型)；S1为生产水管；S2为生活水管；S3为生产、生活消防水管；S4为生产、消防水管；S5为生活、消防水管；S6为消防水管；S7为高压供水管等。
4)循环水管的规定符号为“XH”。
5)化工管的规定符号为“H”。
6)热水管的规定符号为“R”，具体规定:R为热水管(不分类型)；R1为生产热水管(循环自流)；R2为生产热水管(循环压力)；R3为生活热水管；R4为热水回水管；R5为采暖温水送水管；R6为采暖温水回水管。
7)凝结水管的规定符号为“N”，具体规定:N1为凝结水管；N2为凝结回水管(自流)；N3为凝结回水管(压力)。
8)冷冻水管的规定符号为“L”，具体规定:L1为冷冻水管；L2为冷冻回水管。
9)蒸汽管的规定符号为“Z”。
10)压缩空气管的规定符号为“YS1”。
11)氧气管的规定符号为“YQ”。
12)氮气管的规定符号为“DQ”。
13)氢气管的规定符号为“QQ”。
14)乙炔管的规定符号为“YJ”。
15)天然气管的规定符号为“M”。
16)油管规定符号为“Y”，具体规定:Y1为原油管；Y3为车用汽油管；Y5为燃料油管；Y7为柴油管；Y9为重油管；Y11为润滑油管。
图上管路的直径尺寸、流体参数和代号可按图5-31所示方法标注。管道的规定符号一般用汉语拼音字母表示。阿拉伯数字表示流体参数。例如:S1 DN100，表示水管，其公称直径为100mm；13 Z DN200，表示13个绝对大气压的公称直径为200mm蒸汽管道；90 R DN100，表示90℃的公称直径为100mm热水管路。

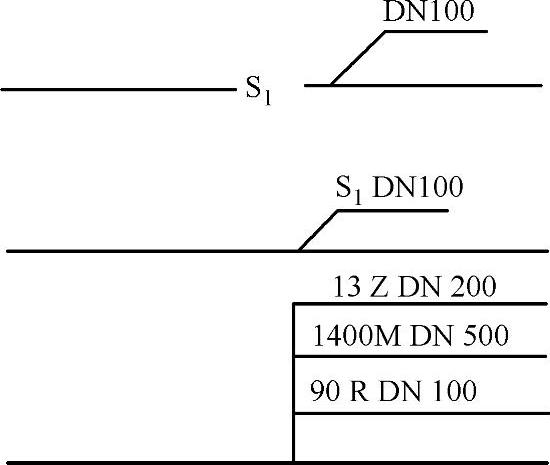

图5-31 管道标注方法示意图
(3)管道技术参数
1)管道的直径通常指管子的公称直径，它既不等于管子内径，也不等于管子外径，一般接近于管子内径。常用无缝钢管按生产工艺不同分为热轧管和冷拔管，规格用外径乘以壁厚表示。如公称直径为150mm，壁厚为4.5mm，外径为159mm的无缝钢管，其公称直径表示为DN150，管子表示为ϕ159×4.5。管道标准公称直径系列见表5-26。

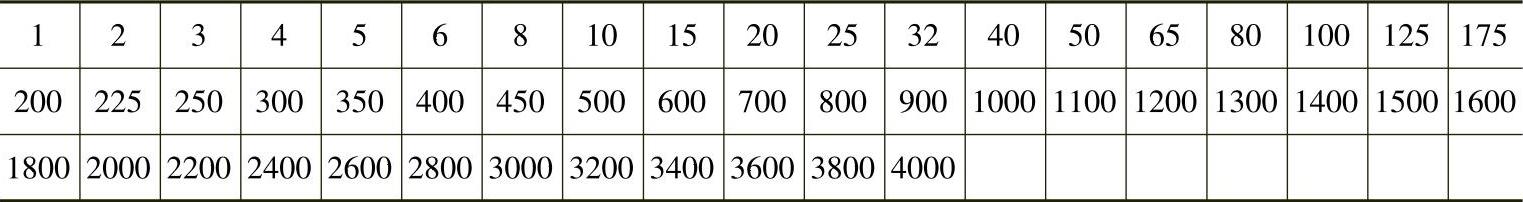

表5-26 管道标准公称直径DN(单位:mm)
2)管道的压力等级是以公称压力划分的，公称压力用PN表示，单位为MPa。按公称压力大小可将管子分为低压(0<PN≤1.6MPa)、中压(1.6MPa< PN≤10MPa)、高压(PN>10MPa)三类。GB/T 1048—2005的规定，管道的公称压力与试验压力标准系列见表5-27。

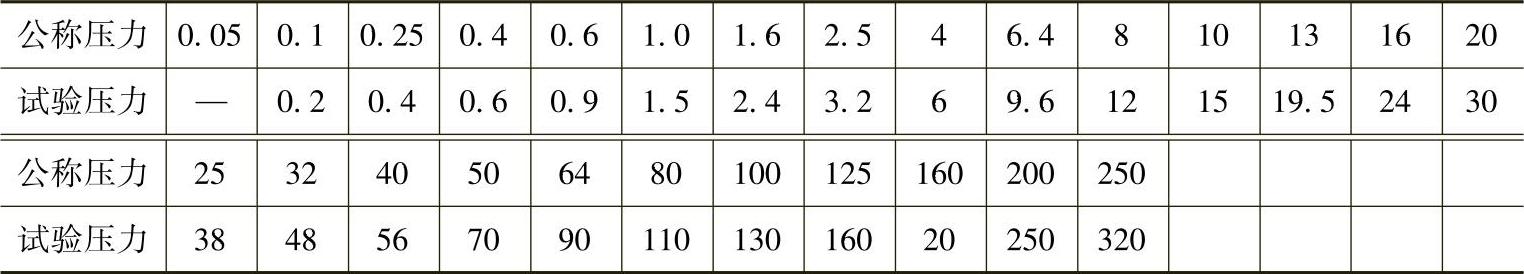

表5-27 管道的公称压力与试验压力标准系列(单位MPa)
3)管道按其材质可分为钢管、有色金属等、铸铁管及非金属管。4)管道面色和色环颜色见表5-28的规定。

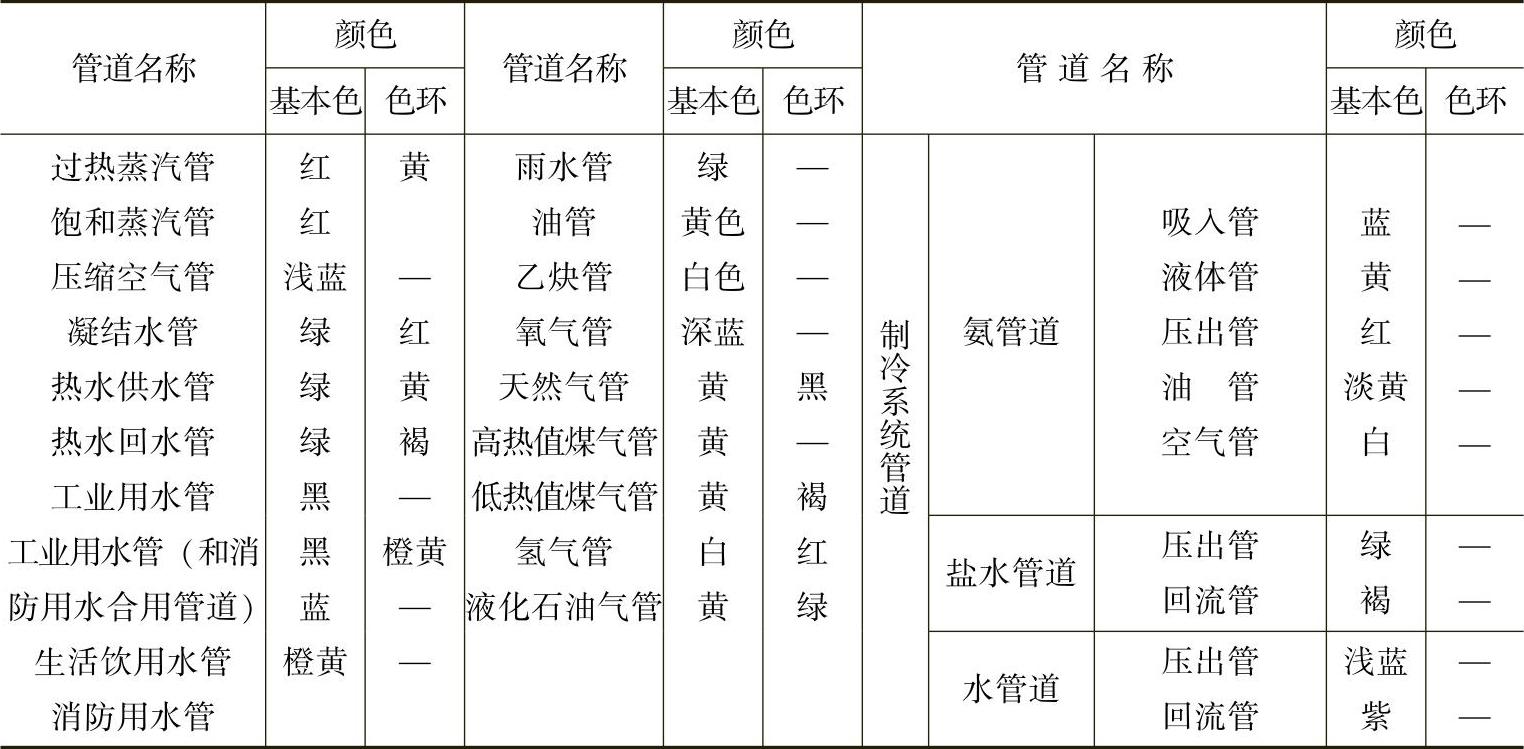

表5-28 管道的面色和色环颜色
注:1.在管道交叉处、阀门操作管道弯头处等，应在管道上标示介质流动方向箭头
2.设备涂色一般可采用:暖气片、暖风机等用银白色；压缩空气储气罐用灰色；离子交换器用
绿色或灰色；加热器、热交换器等用红色；水箱用绿色。
