【摘要】：戴纳检测仪戴纳检测仪用于发动机的精确检验检测。通过减少检测时间，以及避免拆卸和装配发动机产生的维护工作，戴纳检测仪可显著地减少维护费用。电路板检测仪电路在线维修测试仪是一种通用的电子电路板故障检测仪器，能够在没有电路图、无须联机测试的条件下，在线检测电路板上各种元器件的故障，实现电路板的器件级维修。2)内置表笔盒；加强型具有清洁电源检测功能，一旦电压中有5％以上谐波含量，即可报警指示。

(1)轴承分析仪这是目前最成熟的滚动轴承测量仪，不但能定性而且能定量判断轴承故障的原因，还可实现不停机故障检测。根据测得的值，构成不同的模态，可分析轴承故障的原因，如缺油、磨损缺陷等，现场使用十分方便。该故障分析仪有T型、A型等，如图3-8所示。

(2)戴纳检测仪戴纳检测仪用于发动机的精确检验检测(不需要拆卸发动机)。检测过程更安全、更快、更容易，也更清洁。通过减少检测时间，以及避免拆卸和装配发动机产生的维护工作，戴纳检测仪可显著地减少维护费用。将符合要求的空气压力引入气缸后，可以确定活塞环、缸套和阀门的状态；用真空度方法，可以测量连杆和活塞销轴承的磨损；还可以检查发动机部件及运行情况，如动力缸状况和磨损，包括缸套、活塞环、气孔、缸盖和阀门，气缸泄漏率及窜气，气门沉陷和传动机构，活塞销和连杆间隙(磨损现状及磨损趋势)等。

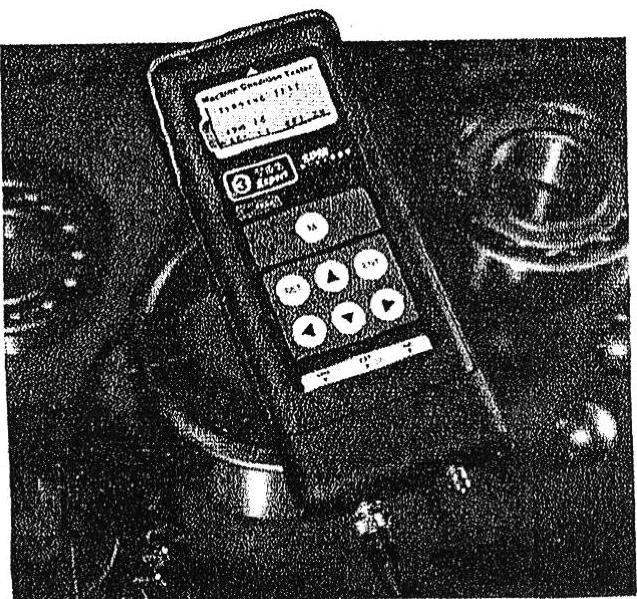

图3-8 轴承故障分析仪

(3)电动机在线综合检测系统

1)特性:通过在线监测的电流、电压数据，诊断电源品质、电压与电流谐波、定子电气与机械故障、转子故障、气隙故障、轴承故障、对中与平衡故障、驱动装置故障等。小巧的手持式设计、自动化操作，可供现场使用。

2)智能检测:交流电动机转子故障分析、气隙与磁偏心分析、定子分析；耦合与负载机械特性诊断(对中、平衡、轴承、齿轮、松动等)；变频装置故障分析；直流调速系统故障分析；同步电动机诊断；直流电动机电枢诊断、直流电动机励磁绕组诊断；电源供电品质分析；谐波与功率分析。

3)具体操作:在控制柜(可在PT/CT上)卡接三相电压夹头与三相电流钳接；仪器简单，通过按键进行数据存储；蓝牙无线技术，将数据上传到计算机；输入电动机铭牌数据；自动分析得出结论，并打印报告。

(4)电缆测试仪该测试仪是一款手握式字符数字电缆长度测试及故障定位仪，用来测试各种电缆的长度及电缆故障。

技术参数:范围为2000m、3500m；精度为读数的误差<2％；最小电缆长度为4m；输出脉冲为5V(峰值)；音频发生器为810～1110Hz。

(5)电路板检测仪电路在线维修测试仪是一种通用的电子电路板故障检测仪器，能够在没有电路图、无须联机测试的条件下，在线检测电路板上各种元器件的故障，实现电路板的器件级维修。现已经广泛被铁路、化工、医疗、军工、航天、钢铁、机械等行业内的电路板维修领域应用。

(6)多功能测电表

1)集测电笔、万用表、钳流表于一身的多功能电工工具。

2)内置表笔盒；加强型具有清洁电源检测功能，一旦电压中有5％以上谐波含量，即可报警指示。

3)加强型还具有40～600V-AC非接触探电功能，实施声、光、振动报警。
