稳压二极管简称稳压管,又称齐纳二极管,是一种特殊的面接触型硅二极管,在电路中能起稳压的作用。

(1)实物外形和电路符号

稳压二极管的实物外形及电路符号如图7.3.1所示。

(2)伏安特性

稳压二极管通常是用硅材料做成的,工作在反向击穿区。其伏安特性与普通二极管基本相似,主要区别是:稳压管的反向特性曲线较陡,其反向饱和电流IR几乎为零,如图7.3.2所示。当反向电压增加到击穿电压时,反向电流突然剧增,稳压管反向击穿,此后,稳压管两端的电压基本不随电流的变化而变化,两端电压稳定。

pagenumber_ebook=134,pagenumber_book=127

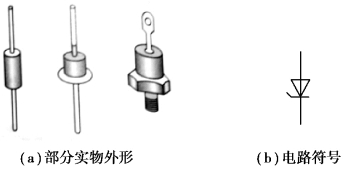

图7.3.1　稳压二极管

pagenumber_ebook=134,pagenumber_book=127

图7.3.2　稳压二极管的伏安特性

(3)主要参数

1)稳定电压UZ

稳定电压UZ是稳压管工作在反向击穿区时管子两端的电压。UZ是选择稳压管的主要依据之一。(https://www.chuimin.cn)

2)稳定电流IZ

稳定电流IZ是稳压二极管在正常工作情况下的参考电流。当工作电流低于IZmin时,稳压二极管进入截止区无稳压作用。若工作电流高于IZ,则稳压管可以正常稳压,但当工作电流高于IZmax时,稳压二极管会因功耗过大而损坏。

3)动态电阻rZ

动态电阻是稳压二极管在正常工作时,电压的变化量与电流变化量的比值,即

稳压二极管的反向伏安特性越陡,其动态电阻越小,稳压性能越好。

4)最大耗散功率PZM

最大耗散功率是指管子不因发生热击穿而损坏的最大功率损耗。它等于最大稳定电流与相应稳定电压的乘积,即

【思考与练习】

7.3.1　稳压二极管与普通二极管相比,在结构和工作特点上有何异同?

7.3.2　利用稳压管或普通二极管的正向压降,是否也可以稳压?
