(1)电流和电压的测量

1)使用电流表和电压表测量

电流表和电压表有直流表、交流表和交直流表3种。电流和电压可按以下步骤进行测量:

①选择仪表。若测量电流,选择电流表;若测量电压,选择电压表。若测直流量,选择直流表或交直流表;若测交流量,选择交流表或交直流表。

②选择量程。仪表量程应选择大于被测值,若被测值未知,首先选择最大量程,然后再依据测量情况,转换到适当的量程。为了减小测量误差,尽量使读数在刻度盘的2/3左右位置。

③调零。检查仪表指针是否指零,若不指零,需要调整使指针指零。

④将仪表接入电路。电流表应串入被测电路,电压表应并接在被测电路两端。测量直流电流或电压时,仪表的正极(“+”)应接电流的流入端或电压的高电位端,负极(“-”)应接电流的流出端或电压的低电位端,否则会反偏,指针式仪表会打坏表针。

⑤读取数据。

⑥测量完毕,将转换开关置于最高挡。

2)使用万用表测量

除了用电流表和电压表测量外,也可用万用表测量电流和电压。万用表有指针式和数字式两类。在结构上,指针式万用表由表盘、测量电路和转换开关3部分组成,可测量电流、电压、电阻及晶体三极管的“hFE”等。测量值从表盘刻度尺上读取,其中,“Ω”为电阻刻度值;“⋍”为交直流电流、电压刻度值;“10”为交流10 V刻度值;“hFE”为三极管电流放大系数刻度值。用万用表测量电流或电压时,与前面介绍的电流表和电压表的测量方法及步骤大体相同,只是在以下方面应当注意:

①测量前,应将转换开关置于正确位置上。

②在测量过程中,不能带电切换挡位。

③万用表的黑表笔与表内电池的正极相连,红表笔与表内电池的负极相连。因此,在测直流量时,应将表笔置于正确位置上。

④测量完毕,将转换开关置于交流电压最高挡。

(2)电功率的测量

在电工测量中,常用功率表测量电功率。功率表也称瓦特表,内部有电流线圈和电压线圈。电流线圈是两个固定线圈,电阻小,在电路中与负载串联,两个线圈之间可串并联连接,用于改变功率表的电流量程;电压线圈是可动线圈,电阻较大,与几个附加电阻(Rad)串联后,再与负载并联,由串联的附加电阻来改变电压量程。功率表指针的偏转角和负载的电压与电流的乘积成正比,因此能测量负载的功率。用功率表测量功率的步骤如下:

1)选择量程

功率表量程不是决定于负载的功率,而是决定于负载电流和电压的量程,只有这两个量程都满足要求,功率表的量程才满足要求。功率表量程决定于电流量程与电压量程的乘积。

2)将仪表接入电路

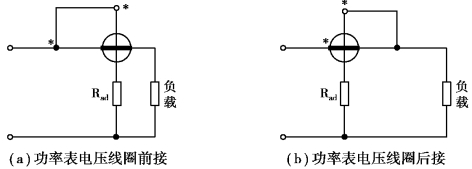

功率表内的电流线圈和电压线圈各有一个端子标有“∗”等标记。接线时,将“∗I”端接到电源侧,另一“I”端接至负载侧;标有“∗U”端可与电流的“∗I”端接在一起,而将另一电压端接到负载的另一侧,如图1.2.7(a)所示。(https://www.chuimin.cn)

功率表的接线必须正确,否则不仅无法读数,而且可能损坏仪表。如果接线正确而指针反偏,说明负载含有电源,则应换接“∗I”与“I”端,如图1.2.7(b)所示。

3)读取数据

功率表的每一格代表瓦特数,称为分格常数C(瓦/格)。测量时,如果读的偏转格数为N,则被测功率数值为P=CN。
