(1)电路的组成

随着科学技术的发展,电的应用越来越广泛,要用电,就离不开电路。所谓的电路,就是为了用电需要而将电气设备和器件按一定的方式连接起来形成的电流的通路。电路的具体形式是多种多样的,但不管多么复杂,电路都是由电源、负载和中间环节3个基本部分组成的。下面以如图1.1.1(a)所示的手电筒电路为例,介绍电路的3个基本组成部分。

pagenumber_ebook=8,pagenumber_book=1

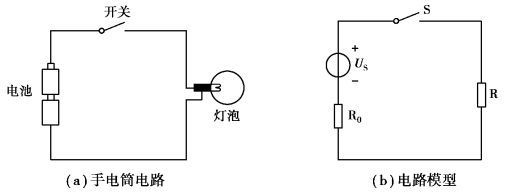

图1.1.1　手电筒电路及其电路模型

1)电源

电源是电路的能源。其作用是将其他形式的能转换为电能。例如,手电筒中电池的作用是将化学能转换为电能。

2)负载

负载是用电设备。其作用是将电能转换为其他形式的能。例如,手电筒中灯泡的作用是将电能转换为热能和光能。

3)中间环节

中间环节由连接电源和负载的导线、开关及保护电器等组成,起传输、分配电能或保护的作用。

(2)电路的作用

实际电路借助电压、电流完成传输电能和信号、处理信号等功能。其具体作用主要体现在以下两个方面:

1)实现电能的传输和转换

典型电路为如图1.1.2所示的电力系统。发电机将热能、水能、核能等其他形式的能量转换为电能,升压后传输到用电处,再降压后送给用电设备使用,用电设备将电能转换为热能、机械能等其他形式的能。

pagenumber_ebook=9,pagenumber_book=2

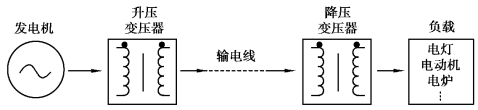

图1.1.2　电力系统示意图

2)实现电信号的传递和处理

典型电路为如图1.1.3所示的扩音机电路。话筒将声音信号转换成相应的电信号(电压和电流),然后由放大器将电信号放大后送到扬声器,驱动扬声器发出声音。话筒是输出电信号的设备,称为信号源,相当于电源;扬声器接收和转换信号(将电信号转换为声音信号),相当于负载;放大器处理(放大)和传递信号,是中间环节。

pagenumber_ebook=9,pagenumber_book=2

图1.1.3　扩音机电路示意图
