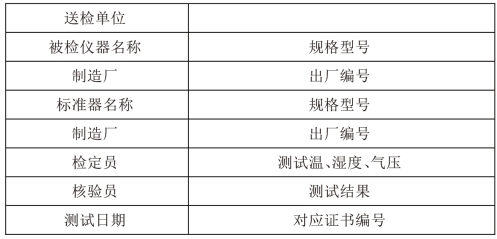

MRI应用质量性能测试记录:

1.技术性能参数

磁源类型与磁场强度

显示矩阵:________________________________

TR范围:________________________________

扫描矩阵:________________________________

TE范围:_____________________________

脉冲序列:_____________________________

层厚系列:_____________________________

冷却剂消耗量(超导型):_____________________________

2.检测项目及数据记录

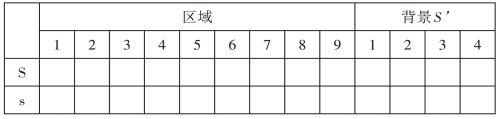

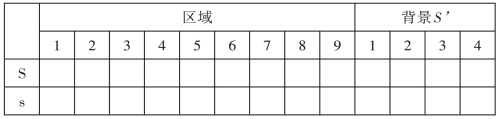

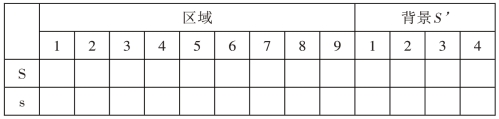

(1)信噪比均匀度的测量:在均匀模块图像中央区域用系统的测量功能确定9个小的测量区域(ROI),区域为方形域或圆形域,面积在1~2cm2之间,区域距离边缘大于1cm,测量所确定区域的信号值。在图像的左上角、左下角、右上角、右下角测量背景区域的信号值S’。对多个层厚系列的信噪比和均匀度进行测量,10mm为标准层厚,再选择一个大于5mm小于10mm的层厚和一个小于5mm的层厚。

层厚:__mm 区域大小:_____cm2 图像号:____

层厚:__mm 区域大小:_____cm2 图像号:____

层厚:__mm 区域大小:____cm2 图像号:____

注:S为ROI的信号平均值;s为相应区域的标准偏差

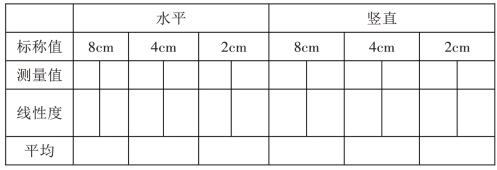

(2)线性的测量:在测量空间分辨力模块的图像中有一些间距已知的点,分别为宽2,4,8(cm)的正方形的顶点,分别测量其距离。

图像号:____

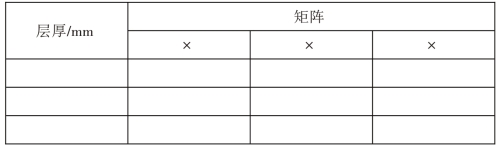

(3)空间分辨力的测量:在测量空间分辨力模块图像中调节窗宽、窗位使图像清晰观察能够分辨的线对数。在不同矩阵和层厚条件下观察空间分辨力的大小。记录可分辨的线对数(Lp/cm)。

图像号:____

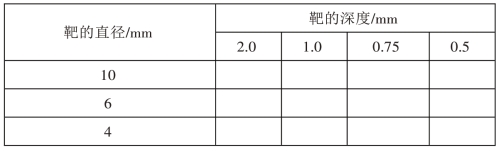

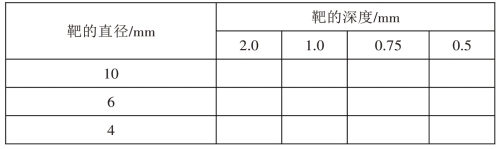

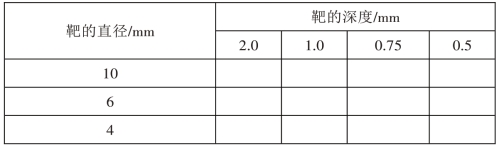

(4)低对比度灵敏度的测量:在测量低对比度灵敏度模块的图像中观察能分辨的圆洞。在不同层厚条件下进行检测。

层厚:____10mm 图像号:____

层厚:__mm 图像号:____

层厚:__mm 图像号:____

注:在可分辨的格中打√;在不可分辨的格中打×。

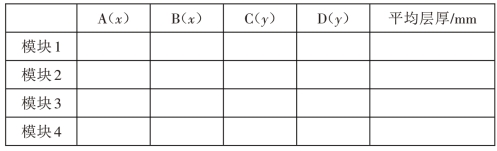

(5)层厚的测量:在四个模块的图像中分别测量正方形外侧4个对称条纹,上、下、左、右分别为A(x)、B(x)、C(y)、D(y)的灵敏度剖面线(profile)的半高全宽度(FWHM)。在不同层厚条件下测量层厚,层厚选择同信噪比和均匀度的层厚选择。

层厚:10mm 图像号:____

层厚:__mm 图像号:____

层厚:__mm 图像号:_____

(6)主磁场中心强度偏差的测量:

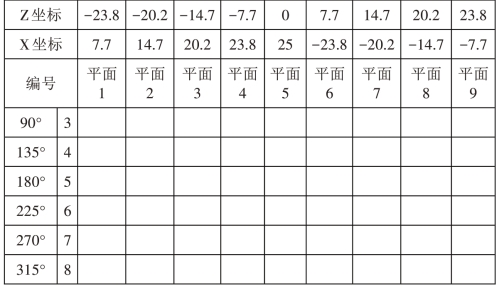

(7)主磁场均匀性测量:

续表

(8)选层精度(层间距)测量:

层间距:__mm 层厚:__mm 图像号:_____
