配置技术供水系统自动化元件

2023-06-21 理论教育版权反馈

【摘要】：技术供水系统自动化元件配置如图2-99所示。

技术供水系统自动化元件配置如图2-99所示。

pagenumber_ebook=100,pagenumber_book=92

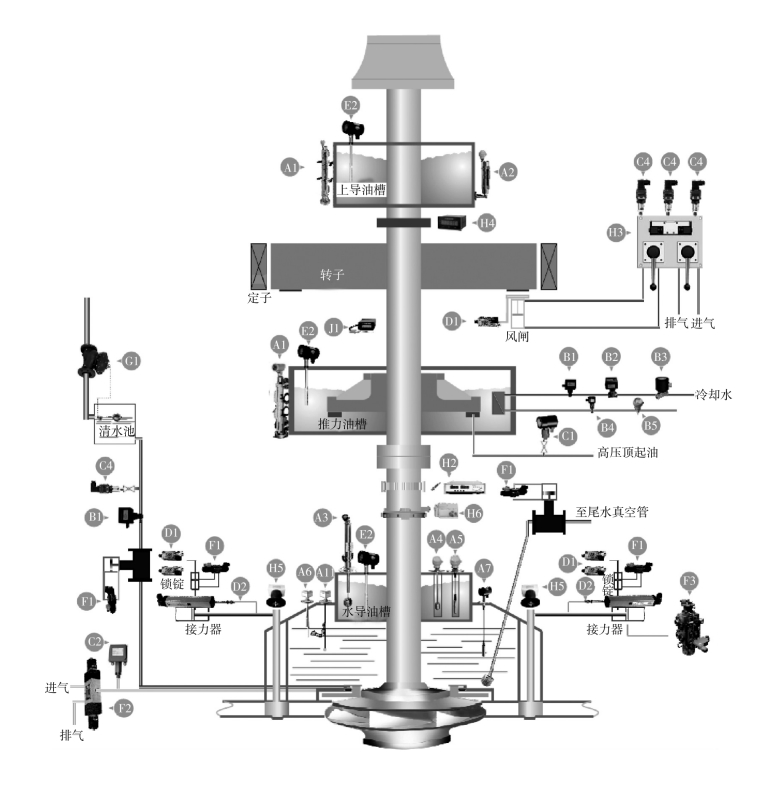

图2-94　冲击式水轮发电机组自动化元件配置示意图

pagenumber_ebook=101,pagenumber_book=93

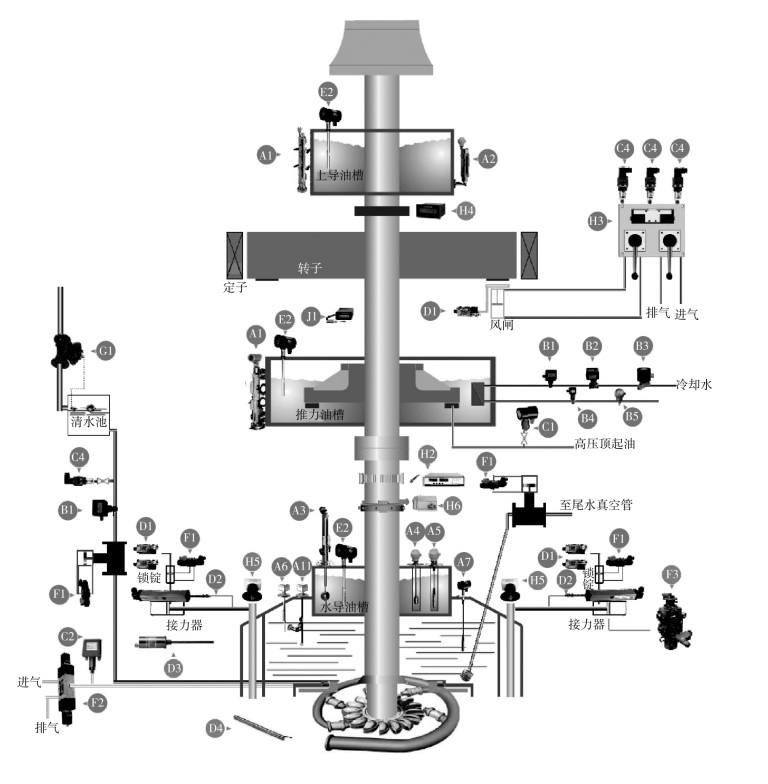

图2-95　可逆式抽水蓄能机组自动化元件配置示意图

A1—侧装式磁翻板液位计;A2—石英管液位计;A3—顶装式磁翻板液位计;A4—磁感应液位变送器;A5—投入式液位变送器;A6—电容式液位开关;A7—投入式液位变送控制器;A11—电缆浮球液位开关;B1—靶式流量开关;B2—指针式流量开关;B3—智能型流量计;B4—挡板式流量开关;B5—热导式流量开关;C1—压力变送控制器;C2—压力开关;C4—智能型压力变送器;D1—位置开关;D2—拉杆式位移变送器;E2—油混水变送控制器;F1—电磁配压阀;F2—电磁空气阀;F3—事故配压阀;G1—水力自控阀门;H2—微机测速装置;H3—风闸控制装置;H4—轴电流监测装置;H5—导叶开度监测装置;H6—机械式过速保护装置;J1—水轮发电机组在线监测及分析系统

pagenumber_ebook=102,pagenumber_book=94

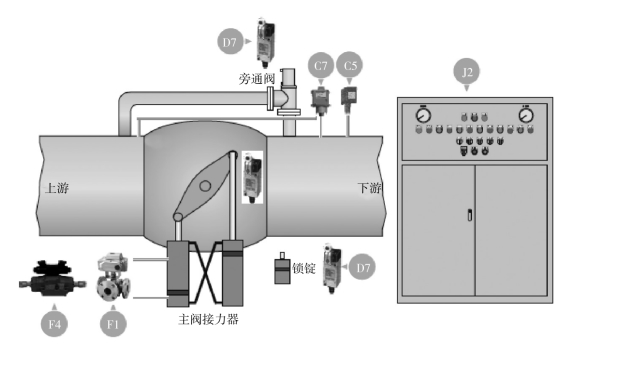

图2-96　蝴蝶阀/球阀自动化元件配置示意图

C5—压力开关;C7—差压开关;D7—位置开关;F1—电动四通球阀;F4—电磁配压阀;J2—蝴蝶阀/球阀控制柜

pagenumber_ebook=102,pagenumber_book=94

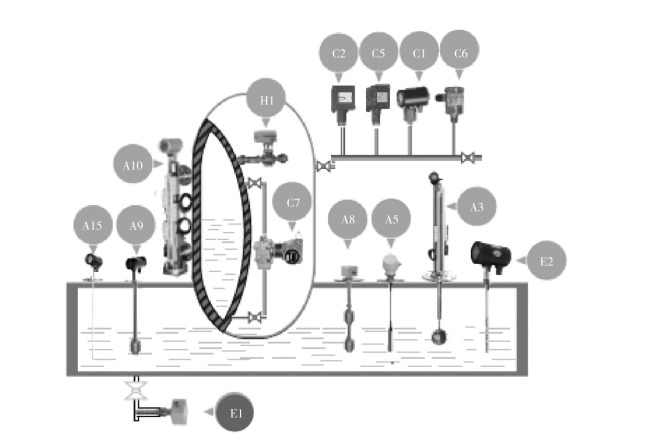

图2-97　油压装置自动化元件配置示意图

A3—顶装式磁翻板液位计;A5—投入式液位变送器;A8—连杆浮球液位开关;A9—磁感应液位变送控制器;A10—侧装式磁翻板液位计;A15—电容式液位变送控制器;C1—压力变送控制器;C2—压力开关;C5—精密型压力开关;C6—精密型压力变送器;C7—差压变送器;E1—油混水控制器;E2—油混水控制变送器;H1—自动补气装置

pagenumber_ebook=103,pagenumber_book=95

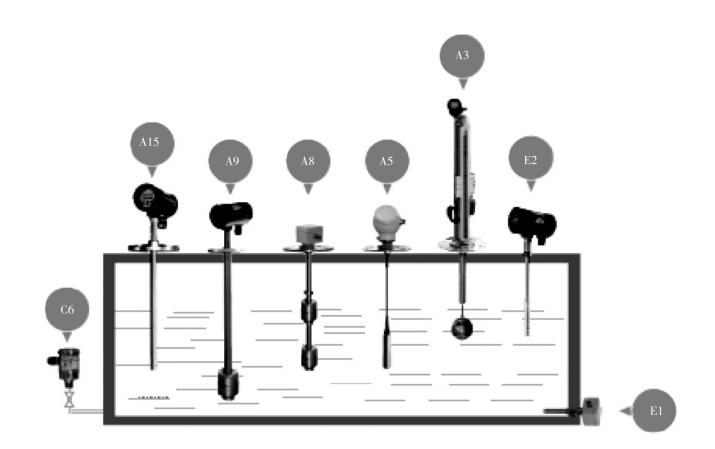

图2-98　漏油箱自动化元件配置示意图

pagenumber_ebook=103,pagenumber_book=95

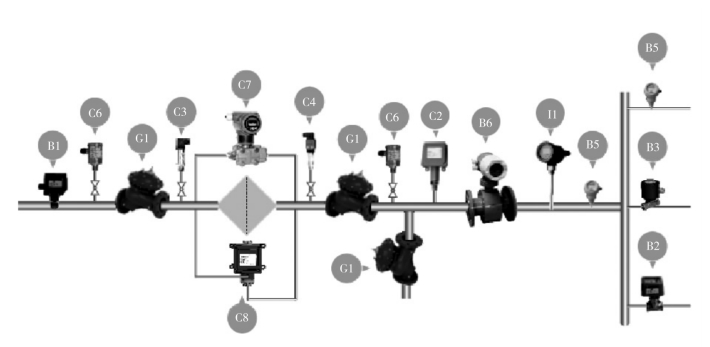

图2-99　技术供水系统自动化元件配置示意图

A3—磁翻板液位计;A5—投入式液位变送器;A8—连杆浮球液位开关;A9—磁感应液位变送控制器;A15—电容式液位变送控制器;C6—精密型压力变送器;E1—油混水控制器;E2—油混水变送控制器
