【摘要】：CATIA V5的操作，以鼠标为主，键盘为辅。常用的操作有以下几个：鼠标的操作在CATIA V5 R20的使用过程中，鼠标的作用是非常大的，掌握好鼠标的使用，可以提高工作效率。指南针的操作指南针，又称罗盘，他代表着模型的三维坐标系。特征树的应用CATIA V5提供了一种独特的特征生成、编辑和管理的工具——特征树。操作方式与用鼠标对模型的操作相同，但是系统默认情况下，鼠标只是对模型进行操作，不对特征树操作。

CATIA V5的操作，以鼠标为主，键盘为辅。常用的操作有以下几个：

（1）鼠标的操作

在CATIA V5 R20的使用过程中，鼠标的作用是非常大的，掌握好鼠标的使用，可以提高工作效率。鼠标的用途主要有选择、平移、旋转和缩放等。下面以3键鼠标为例，具体介绍各种使用方法。

1）选择模型：先打开任意一个零部件，可以用鼠标直接单击工作窗口中模型或者在特征树上对整个模型或者模型局部进行选择，所选部分就会高亮显示。

2）平移模型：在屏幕的任何位置按住鼠标中键不放并移动鼠标，鼠标光标成小手状，则模型此时就会随着光标的移动而移动，并且无论模型在窗口的什么位置，如果想让模型到窗口的中间位置，只要用鼠标中键单击模型即可。

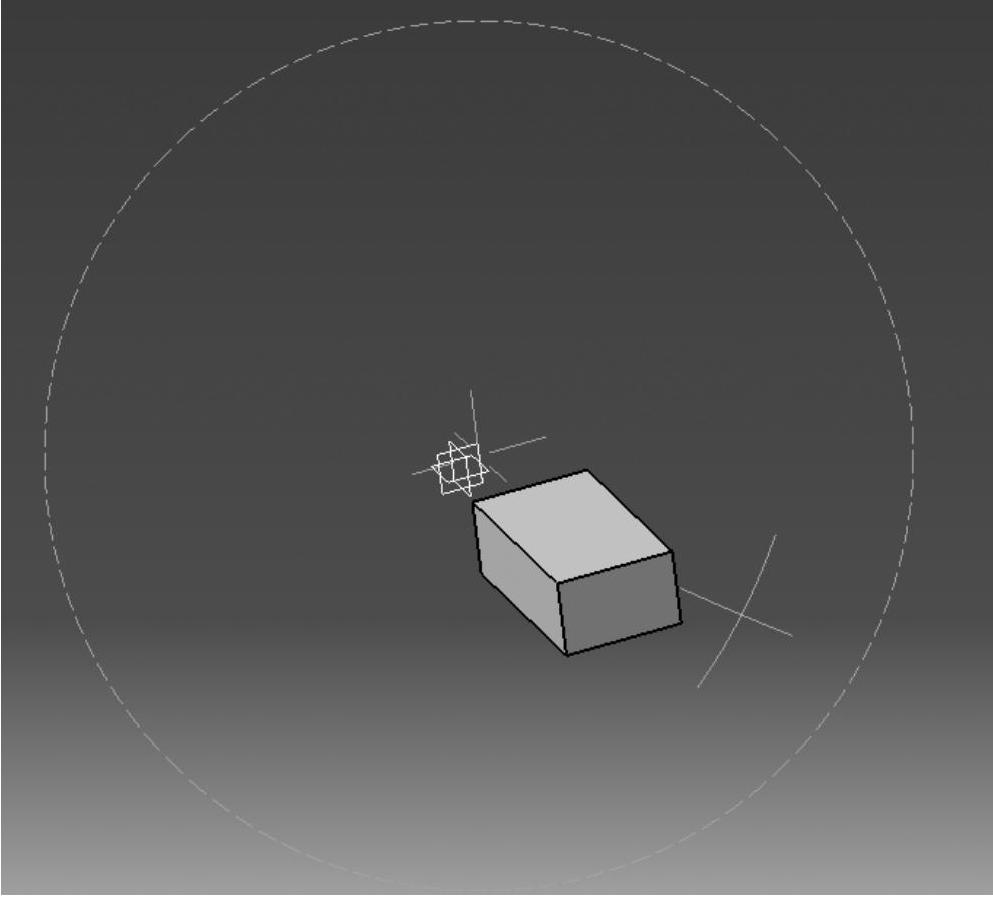

3）旋转模型：同时按住中键和右键或者同时按住中键和左键，鼠标光标成小手状，工作窗口有一个高亮显示的圆，如图1-4所示。移动鼠标则物体开始旋转，旋转中心始终是屏幕的中心。当然用户也可以制定旋转中心，方法是用鼠标中键单击指定位置即可。

图1-4 旋转状态

4）缩放模型：按住中键不放，然后单击右键或者左键并松开，这时模型会随着鼠标的上下移动而实现缩放。

以上的平移、旋转和缩放，只是模型视觉上的移动，它和3个基准平面的位置关系并不发生变化。

（2）指南针的操作

指南针，又称罗盘，他代表着模型的三维坐标系。指南针上共有5条直线、3段圆弧、3个面、1个顶点和1个红色方块。对模型的操作包括线平移、面平移、自由旋转和圆弧旋转。

1）线平移：用鼠标左键选中指南针上任意一条直线，并沿着直线的方向移动鼠标，则工作窗口的模型就沿着这条直线平移。

2）面平移：用鼠标左键选中指南针上任意一个平面，并在平面上移动鼠标，则工作窗口的模型就在该平面内平移。

3）自由旋转：用鼠标左键选中指南针的顶点，即Z轴上的圆头，按住左键并随意移动鼠标，则指南针以红色方块为中心自由旋转，工作窗口的模型也会随着指南针一起旋转。

4）圆弧旋转：旋转三段圆弧中任意一个，如选择xy面上弧线，按住鼠标左键并移动鼠标，则指南针会绕Z轴旋转，工作窗口的模型也会绕Z轴旋转。

以上的线平移、面平移、自由旋转和圆弧旋转，与鼠标操作一样，只是模型视觉上的移动，它和3个基准平面的位置关系并不发生变化。

（3）特征树的应用

CATIA V5提供了一种独特的特征生成、编辑和管理的工具——特征树。特征树上显示所有创建特征，并且在特征树上自动以子树关系表示特征之间的父子关系，使用户可以有一个清晰直观的认识。在特征树上选中某个特征，则对应的在工作窗口的模型上就会被选中。在特征树上双击某些特征便可以对特征进行重新定义，同时右键单击某特征，可在弹出的对话框对其进行相应的修改，如显示/隐藏、复制、粘贴、删除、定义等。

特征树也能进行平移、缩放。操作方式与用鼠标对模型的操作相同，但是系统默认情况下，鼠标只是对模型进行操作，不对特征树操作。想实现鼠标对特征树的操作，用鼠标左键单击特征树上的竖直白线，即可实现鼠标对特征树的操作，同样当想对模型进行操作时，再单击竖直白线进行切换。
