颜色校正特效组共有“Lumetri Color”“亮度与对比度”“分色”“均衡”“更改为颜色”“更改颜色”“色彩”“视频限幅器”“通道混合器”“颜色平衡”“颜色平衡(HLS)”11种特效。

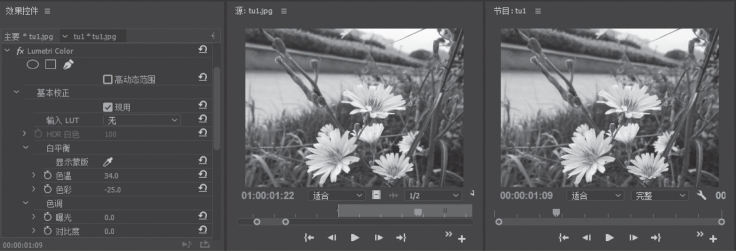

(1)Lumetri Color:此特效可以通过基本校正、创意、曲线、色轮、HSL辅助、晕影对图像进行颜色校正,如图5-95所示。

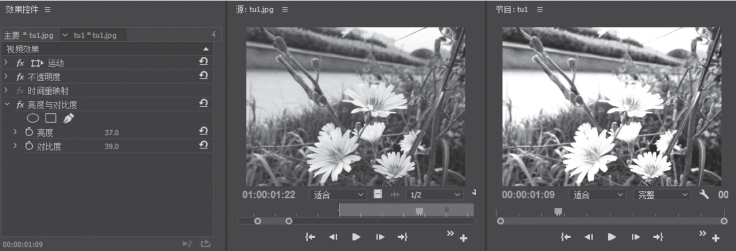

(2)亮度与对比度:此特效可以对图像的亮度和对比度进行调节,如图5-96所示。

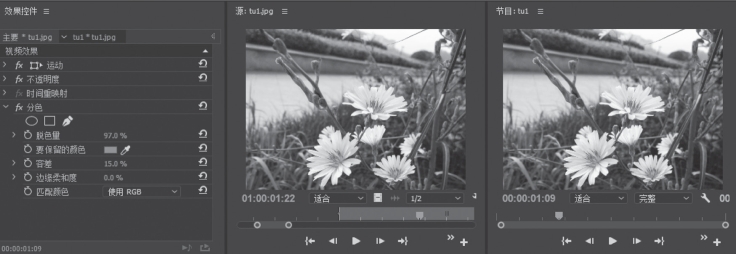

(3)分色:此特效可以在某颜色范围内保留该色彩,将其他颜色漂白置换为灰度效果,如图5-97所示。

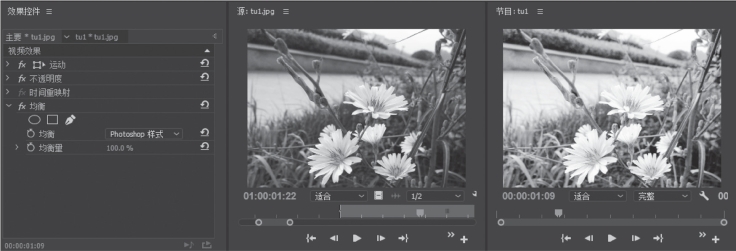

(4)均衡:此特效可以使画面的颜色、亮度、Photoshop风格统一,也可以调整具体的数值,如图5-98所示。
图5-95 “Lumetri Color”特效
图5-96 “亮度与对比度”特效
图5-97 “分色”特效
图5-98 “均衡”特效

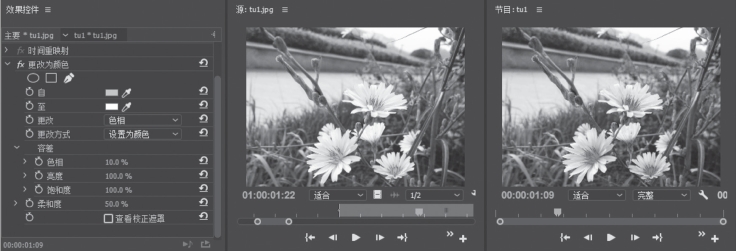

(5)更改为颜色:此特效可以从一种颜色过渡到另一种颜色,将画面中的一种颜色置换为另一种颜色,如图5-99所示。
图5-99 “更改为颜色”特效

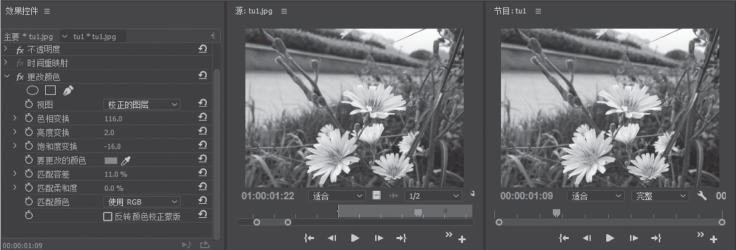

(6)更改颜色:此特效可以从一种颜色通过进行色相、亮度、饱和度等值变换,更改为另一种颜色,如图5-100所示。
图5-100 “更改颜色”特效
(7)色彩:此特效可以通过指定的颜色对图像进行颜色映射处理,将黑色和白色分别映射到不同的颜色,更改画面的色彩,如图5-101所示。
图5-101 “色彩”特效

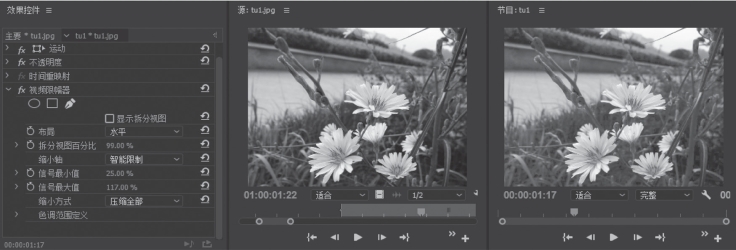

(8)视频限幅器:此特效可以对图像的色彩值进行调整,设置视频限制的范围,以便素材能够在电视中更精确地显示,如图5-102所示。
图5-102 “视频限幅器”特效
(9)通道混合器:此特效可以通过修改一个或多个通道的颜色值来调整图像的色彩,如图5-103所示。
(10)颜色平衡:此特效可以用于调整素材的色彩均衡,如图5-104所示。
(11)颜色平衡(HLS):此特效可以通过对图像的色相、亮度和饱和度各项参数的调整来改变图像的颜色,如图5-105所示。
