【摘要】：国内叉车主要由动力装置、底盘、工作装置和电气设备四大部分组成。随着叉车技术的发展以及用户使用要求的不断提高，平衡重式叉车目前还具有许多选装件，如驾驶室、灭火器、各种属具、报警装置等，内燃叉车还可选空调等。现列举德国、日本、韩国的叉车外形图，如图2-3、图2-4、图2-5所示。

国内叉车主要由动力装置、底盘、工作装置和电气设备四大部分组成。

（1）叉车动力装置内燃平衡重式叉车是以内燃机为动力的叉车，内燃机主要有汽油机、柴油机和液态石油气（天然气）机和双燃料机等几种，由内燃机、传动驱动装置、操纵控制装置、工作装置等组成，如图2-1所示。

电动叉车分为以蓄电池为动力源和以交流电为动力源两种，由蓄电池、电动机、传动驱动装置、操纵控制装置、转向制动装置、工作装置等组成，如图2-2所示。由于交流电叉车使用范围受限，使用较少，通常所说的电动叉车指的是蓄电池叉车。

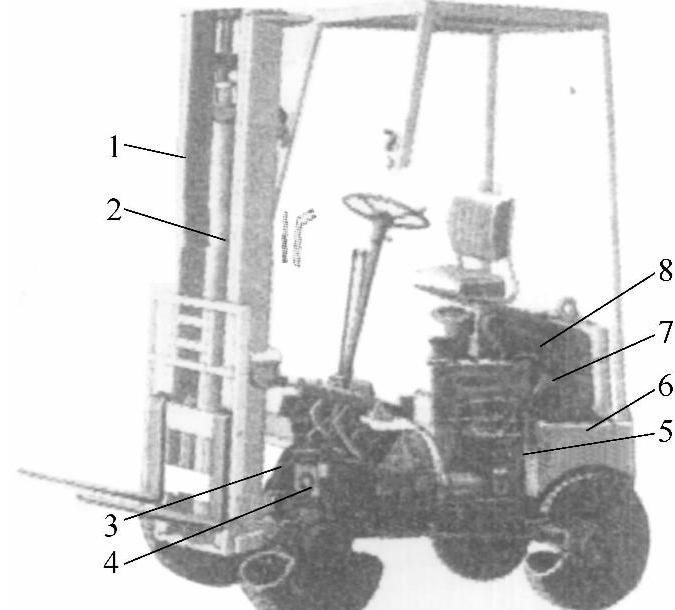

图2-1 内燃平衡重式叉车组成

1—工作装置 2—液压系统 3—制动系统 4—转向系统 5—传动系统 6—车体部分 7—电气系统 8—发动机装置

图2-2 电动叉车组成

1—压紧机构 2—起升机构 3—液压系统 4—横移机构 5—货叉架 6—驱动装置 7—转向系统 8—制动系统 9—车体 10—电气系统

（2）叉车底盘由传动系统、转向系统、制动系统、行驶系统四部分组成。

（3）工作装置工作装置也称起升机构，由机械部分与液压系统组成。工作装置又可分为门架式、平行连杆式和吊臂伸缩式三种，其中以门架式应用为最广泛。

（4）电气设备主要由蓄电池、照明、各种警告与报警信号装置及其他电气元件和线路组成。内燃叉车有起动机和发电机，汽油机叉车还有点火装置，电动叉车有直流电动机。

随着叉车技术的发展以及用户使用要求的不断提高，平衡重式叉车目前还具有许多选装件，如驾驶室、灭火器、各种属具、报警装置等，内燃叉车还可选空调等。

目前，国内市场的叉车品牌，从国产到迸口有几十种，迸口品牌有德国的林德（Linde）、永恒力（Jungheinvich），日本的丰田（Toyota）、小松（Komatsu）、TCM、OPK、三菱等，韩国的现代、斗山大宇，瑞典的卡尔玛（Kalmar）、BT，美国的皇冠、海斯特等。现列举德国、日本、韩国的叉车外形图，如图2-3、图2-4、图2-5所示。

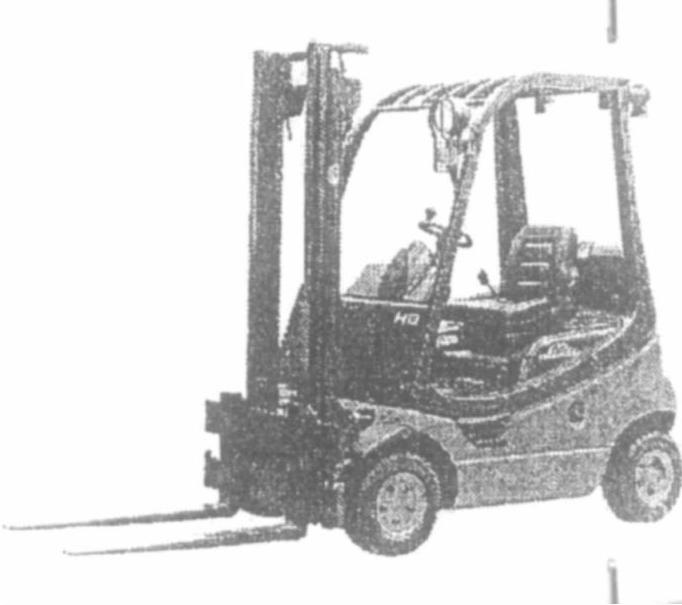

图2-3 德国林德内燃叉车

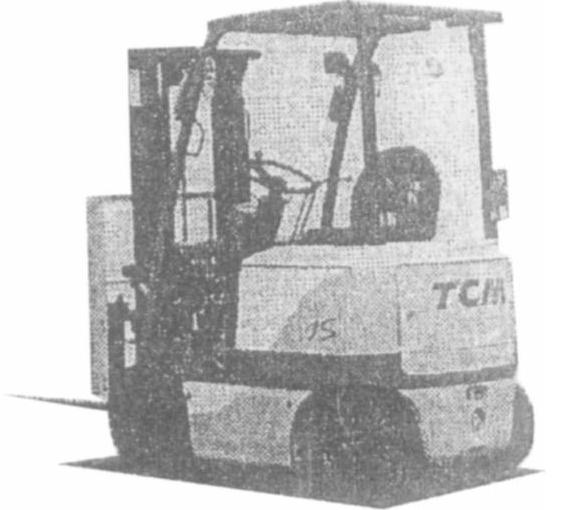

图2-4 日本TCM蓄电池叉车

图2-5 韩国现代内燃叉车
