计算电能计量装置综合误差
【摘要】：对于Ⅰ、Ⅱ、Ⅲ类电能计量装置，应按整个装置的综合误差进行考核。表26图13.1.11 “查看分型结果”对话框图13.1.12 创建的型腔注对于安装1.0级有功电能表和0.5级互感器的Ⅰ类电能计量装置，其综合误差应符合Ⅱ类电能计量装置的综合误差的要求。电能计量装置的综合误差，在电能表的经常运行负载下，不应超过表26的规定。
对于Ⅰ、Ⅱ、Ⅲ类电能计量装置，应按整个装置的综合误差进行考核。电能计量装置的综合误差包括：
a.电能表的误差。
b.互感器的合成误差。
6.1 互感器合成误差的计算
采用三相三线有功电能计量方式时，互感器的合成误差按公式（25）计算
式中 γh——三相三线有功电能计量方式时互感器的合成误差（%）；
fI1、δI1——三相三线有功电能表第一组测量元件所联用电流互感器的比值差（%）和相位差（＇）；
fI2、δI2——三相三线有功电能表第二组测量元件所联用电流互感器的比值差（%）和相位差（＇）；
fv1、δv1——三相三线有功电能表第一组测量元件所联用电压互感器的比值差（%）和相位差（＇）；
fv2、δv2——三相三线有功电能表第二组测量元件所联用电压互感器的比值差（%）和相位差（＇）；
φ——负载功率因数角（°）。
对于使用0.2级互感器的Ⅰ类电能计量装置，其互感器在经常运行的负载（或月平均负载）下的合成误差不应大于±0.5%，其他误差不应大于±1.0%，否则应采取改善措施。
6.2 电压互感器二次回路电压降引起的误差
在三相三线有功电能测量中，电压互感器二次回路电压降引起的合成误差γd按公式（26）计算
式中 f1、f2——与三相三线有功电能表第一组测量元件和第二组测量元件联用的电压互感器二次回路电压降引起的幅值相对误差，%；
δ1、δ2——与三相三线有功电能表第一组测量元件和第二组测量元件联用的电压互感器二次回路电压降引起的相位差，（＇）；
φ——负载功率因数角，（°）。
6.3 综合误差的计算
测量三相三线有功电能时，电能计量装置在经常运行负载（或月平均负载）下的综合误差按公式（27）计算
式中 γ——三相三线有功电能计量装置的综合误差，%；
γb——三相三线有功电能表的相对误差，%。
表26
注 对于安装1.0级有功电能表和0.5级互感器的Ⅰ类电能计量装置，其综合误差应符合Ⅱ类电能计量装置的综合误差的要求。
电能计量装置的综合误差，在电能表的经常运行负载（或月平均负载）下，不应超过表26的规定。
附录A
（补充件）
按原第一机械工业部标准《交流电能表》电（D）28—61生产的（包括1965年以前进口的）电能表，其基本误差和起动电流的规定

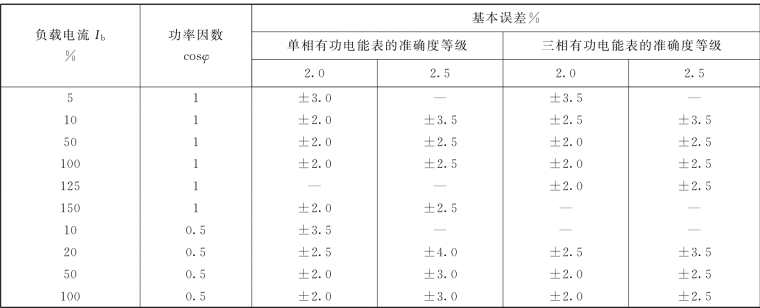

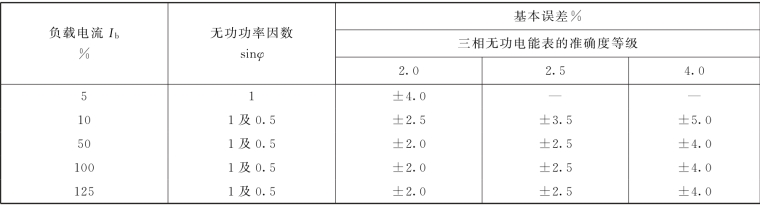

电（D）28－61对有功电能表基本误差的规定可参见表A1；对无功电能表基本误差的规定可参见表A2；对起动电流的规定参见表A3。
表A1
表A2
表A3
注 对于具有止逆器的电能表，其起动电流允许比表A3的规定增加0.5%的标定电流。
附录B
（补充件）
交流电能的典型计量方式
B.1 计量单相有功电能时，使用一只单相有功电能表按图B1（a）和（b）的方式接线。

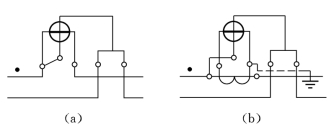

图B1 用一只单相有功电能表计量单相有功电能的接线
（a）直接接入方式；（b）经电流互感器接入方式
B.2 计量三相三线有功电能，可用一只三相三线有功电能表或两只单相有功电能表按图B2的方式接线。
B.3 计量三相四线有功电能，可用三只单相有功电能表或一只三相四线有功电能表按图B3的方式接线。
B.4 用60°内相角三相无功电能表计量三相三线无功电能时，按图B4的方式接线。
B.5 用三相四线三元件无功电能表计量三相四线无功电能时，按图B5的方式接线。
B.6 用带附加电流线圈的三相四线无功电能表计量三相四线无功电能时，按图B6的方式接线。

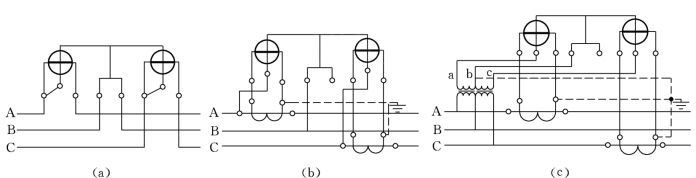

图B2 用两只单相或一只三相三线有功电能表计量三相三线有功电能的接线
（a）直接接入式；（b）经电流互感器接入式；（c）经电流、电压互感器接入式

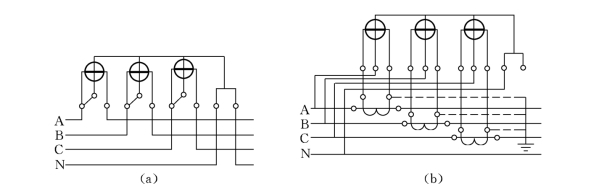

图B3 计量三相四线有功电能的接线
（a）直接接入式；（b）经电流互感器接入式

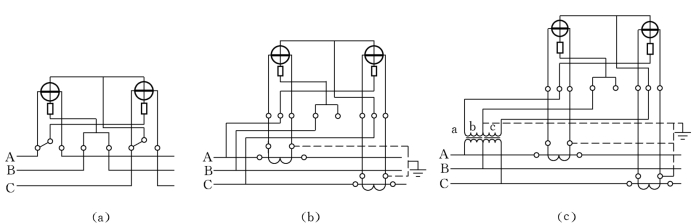

图B4 用60°内相角三相无功电能表计量三相三线无功电能的接线
（a）直接接入式；（b）经电流互感器接入式；（c）经电流、电压互感器接入式

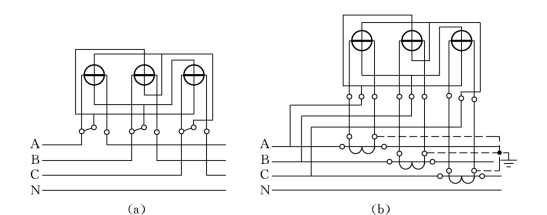

图B5 用三相四线三元件无功电能表计量三相四线无功电能的接线
（a）直接接入式；（b）经电流互感器接入式

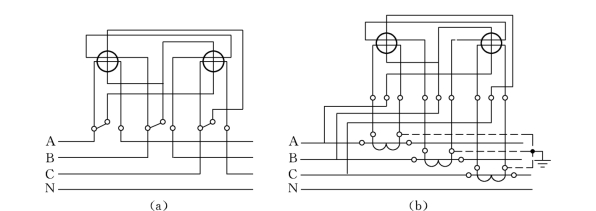

图B6 用带附加电流线圈的三相四线无功电能表计量三相四线无功电能的接线
（a）直接接入式；（b）经电流互感器接入式
