滑块后处理方法详解
【摘要】：完成滑块机构的添加和链接后，接下来就需要在标准模架上完成建腔的工作。继续以上面的模型为例来讲解滑块后处理的一般操作过程。选择下拉菜单命令，系统显示总模型。选取图10.2.10所示的动/定模板为目标体，单击鼠标中键确认。选取滑块机构为工具体。图10.2.10 定义目标体图10.2.11 定模板避开槽图10.2.12 动模板避开槽说明：为了清楚地显示动/定模板上的避开槽，此处隐藏了模架的其他零件。
完成滑块机构的添加和链接后，接下来就需要在标准模架上完成建腔的工作。其建腔工作一般是通过Mold Wizard模块中提供的“型腔设计”命令来完成。继续以上面的模型为例来讲解滑块后处理的一般操作过程。
Step1.选择窗口。选择下拉菜单
命令，系统显示总模型。
Step2.将总模型转换成工作部件。单击“装配导航器”选项卡
，系统弹出“装配导航器”窗口。在
选项上右击，在弹出的快捷菜单中选择
命令。
Step3.创建动/定模板上的滑块机构避开槽。
（1）在“注塑模向导”工具条中单击“腔体”按钮
，系统弹出“腔体”对话框。
（2）定义目标体。选取图10.2.10所示的动/定模板为目标体，单击鼠标中键确认。
（3）定义工具体。选取滑块机构为工具体。
说明：在选取工具体时，只需要选取滑块机构上的任意零件，系统自动将整个滑块机构选中。
（4）单击
按钮，完成动/定模板上避开槽的创建，结果如图10.2.11和图10.2.12所示。
图10.2.10 定义目标体

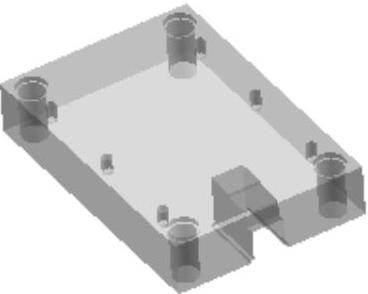

图10.2.11 定模板避开槽

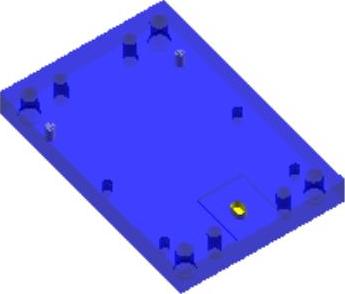

图10.2.12 动模板避开槽
说明：为了清楚地显示动/定模板上的避开槽，此处隐藏了模架的其他零件。
Step4.保存文件。选择下拉菜单
命令，保存所有文件。
