如何优化滑块加载功能？

2023-06-21 理论教育版权反馈

【摘要】：附录B低压电器交接试验表B低压电器交接试验图10.2.5 “滑块和浮升销设计”对话框图10.2.6 添加滑块

在Mold Wizard中，通过“滑块和浮升销”命令可以完成滑块的加载和定义，一般操作步骤如下：

Step1.打开文件。

（1）选择命令。选择下拉菜单命令，系统弹出“打开”对话框。

（2）打开D：\ug10.3\work\ch10.02\panel_mold_top_085.prt文件，单击按钮，打开模型。

Step2.添加模架。

（1）在“注塑模向导”工具条中单击“模架库”按钮，系统弹出“模架库”对话框和“重用库”导航器。

（2）在“重用库”导航器区域中选择选项，在下拉列表中选择选项，在区域的列表中选择选项，在下拉列表中选择选项，在下拉列表中选择选项，在下拉列表中选择选项，其他参数采用系统默认设置，单击按钮。

（3）完成模架的添加，如图10.2.1所示，此时模架方向需要调整。

（4）单击按钮，调整模架方向，如图10.2.2所示。

（5）单击按钮，关闭“模架设计”对话框。

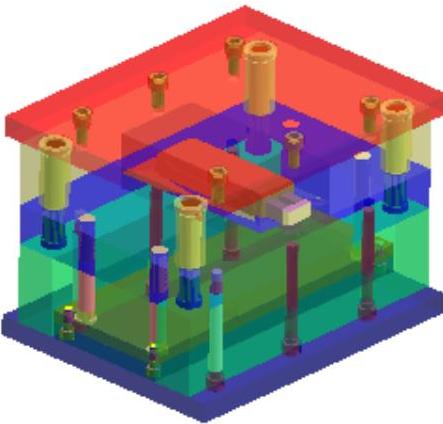

图10.2.1 模架

图10.2.2 调整方向后的模架

Step3.添加滑块。

（1）将型芯转换为显示部件。单击“装配导航器”选项卡，系统弹出“装配导航器”窗口。在节点下节点下的上右击，在弹出的快捷菜单中选择命令。

（2）设置坐标原点。

①选择命令。选择下拉菜单命令，系统弹出“点”对话框。

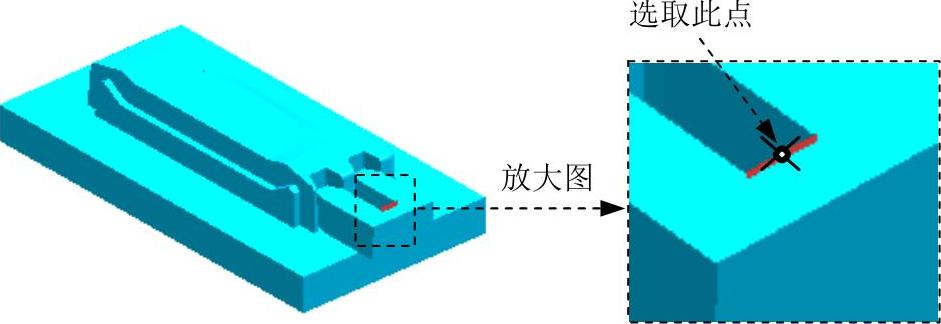

②定义坐标原点。选取图10.2.3所示的边线中点为坐标原点。

③单击按钮，完成设置坐标原点的操作并关闭。

（3）旋转坐标系。

①选择命令。选择下拉菜单命令，系统弹出“旋转WCS绕…”对话框。

②定义旋转方式。在弹出的对话框中选择单选项。

③定义旋转角度。在文本框中输入值-90。

④单击按钮，旋转后的坐标系如图10.2.4所示。

图10.2.3 定义坐标原点

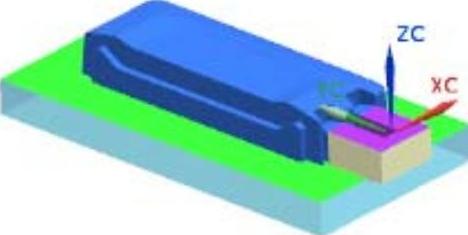

图10.2.4 旋转后的坐标系

（4）添加滑块。

①在“注塑模向导”工具条中单击“滑块和浮升销库”按钮，系统弹出如图10.2.5所示的“滑块和浮升销设计”对话框和“重用库”导航器。

②在“重用库”导航器列表中选择选项，在区域的列表中选择选项，系统弹出信息窗口并显示参数。在详细信息列表中将的值修改为90，按Enter键确认；将的值修改为30，按Enter键确认；将的值修改为30，按Enter键确认；将的值修改为45，按Enter键确认。

③单击按钮，完成滑块的添加，如图10.2.6所示。

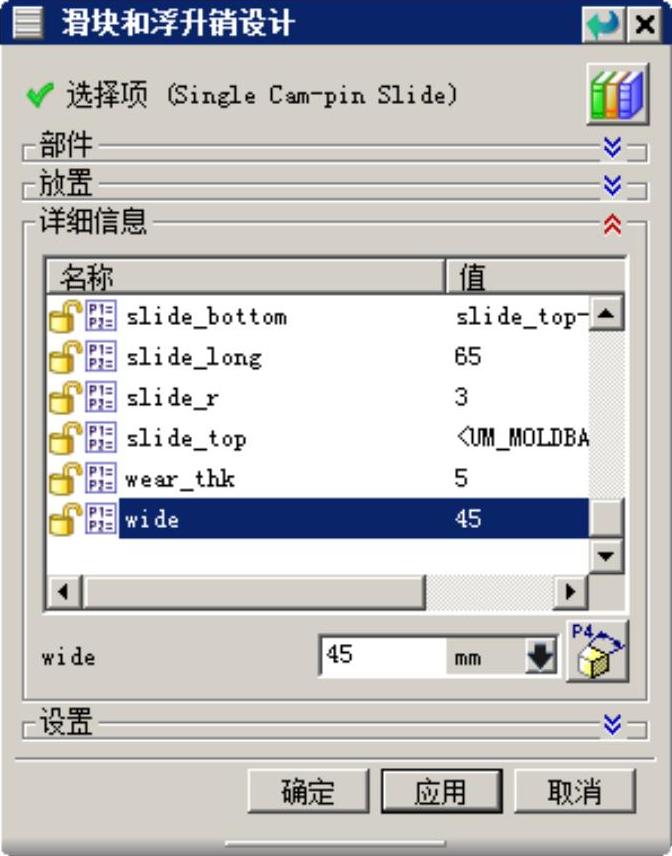

图10.2.5 “滑块和浮升销设计”对话框

图10.2.6 添加滑块
