【摘要】：9.2.4农户计量表后应装设有明显断开点的控制电器、过流保护装置。

9.1　接户线、进户线的确定

9.1.1　用户计量装置在室内时，从低压电力线路到用户室外第一支持物的一段线路为接户线；从用户室外第一支持物至用户室内计量装置的一段线路为进户线。

9.1.2　用户计量装置在室外时，从低压电力线路到用户室外计量装置的一段线路为接户线；从用户室外计量箱出线端至用户室内第一支持物或配电装置的一段线路为进户线。

9.2　计量装置

9.2.1　低压电力用户计量装置应符合GB/T 16934的规定。

9.2.2　农户生活用电应实行一户一表计量，其电能表箱宜安装于户外墙上。

9.2.3　农户电能表箱底部距地面高度宜为1.8m～2.0m，电能表箱应满足坚固、防雨、防锈蚀的要求，应有便于抄表和用电检查的观察窗。

9.2.4　农户计量表后应装设有明显断开点的控制电器、过流保护装置。每户应装设末级剩余电流动作保护器。

9.3　接户线、进户线装置要求

9.3.1　接户线的相线和中性线或保护中性线应从同一基电杆引下，其档距不应大于25m，超过25m时，应加装接户杆，但接户线的总长度（包括沿墙敷设部分）不宜超过50m。

9.3.2　接户线与低压线如系铜线与铝线连接，应采取加装铜铝过渡接头的措施。

9.3.3　接户线和室外进户线应采用耐气候型绝缘电线，电线截面按允许载流量选择，其最小截面应符合表19的规定。

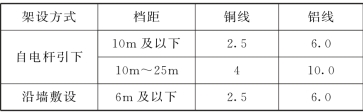

表19　接户线和室外进户线最小允许截面　mm2

pagenumber_ebook=292,pagenumber_book=283

9.3.4　沿墙敷设的接户线以及进户线两支持点间的距离，不应大于6m。

9.3.5　接户线和室外进户线最小线间距离一般不小于下列数值：

自电杆引下：150mm；

沿墙敷设：100mm。

9.3.6　接户线两端均应绑扎在绝缘子上，绝缘子和接户线支架按下列规定选用：

a）电线截面在16mm2及以下时，可采用针式绝缘子，支架宜采用不小于50mm×5mm的扁钢或40mm×40mm×4mm角钢，也可采用50mm×50mm的方木；

b）电线截面在16mm2以上时，应采用蝶式绝缘子，支架宜采用50mm×50mm×5mm的角钢或60mm×60mm的方木。

9.3.7　接户线和进户线的进户端对地面的垂直距离不宜小于2.5m。

9.3.8　接户线和进户线对公路、街道和人行道的垂直距离，在电线最大弧垂时，不应小于下列数值：

公路路面：6m；

通车困难的街道、人行道：3.5m；

不通车的人行道、胡同：3m。

9.3.9　接户线、进户线与建筑物有关部分的距离不应小于下列数值：

与下方窗户的垂直距离：0.3m；

与上方阳台或窗户的垂直距离：0.8m；

与窗户或阳台的水平距离：0.75m；

与墙壁、构架的水平距离：0.05m。

9.3.10　接户线、进户线与通信线、广播线交叉时，其垂直距离不应小于下列数值：

接户线、进户线在上方时：0.6m；

接户线、进户线在下方时：0.3m。

9.3.11　进户线穿墙时，应套装硬质绝缘管，电线在室外应做滴水弯，穿墙绝缘管应内高外低，露出墙壁部分的两端不应小于10mm；滴水弯最低点距地面小于2m时进户线应加装绝缘护套。

9.3.12　进户线与弱电线路必须分开进户。
