随着加工工艺的成熟和提高,电极间距已经可以做到1μm甚至更小,相位凹陷的影响不再是主要因素,取而代之的是回程区的影响。从液晶盒设计的角度,有必要研究器件参数与回程区之间的关系问题。本节分析器件参数是如何影响回程区大小的,得到的结果可以为器件参数的合理选择提供理论依据。

1.电极尺寸对回程区的影响

为了对回程区进行定量表示,首先定义回程区大小,即在计算得到的相位延迟曲线上的相位回程处附近,相位延迟最高点与最低点所对应的横向距离如图4.24所示。根据本书中的计算方法,分别取不同的电极尺寸进行计算,可以得到不同的回程区大小,结果如图4.25和表4.3所示。

图4.24 回程区大小的定量表示

图4.25 电极尺寸对回程区大小的影响

表4.3 不同电极尺寸时的回程区大小 μm

注:液晶材料为E7,液晶盒厚度取5.8μm。当电极尺寸为1μm和1.5μm时,光栅周期含16个电极,其余含8个电极。

由图4.25可见,当电极尺寸大于4μm时,回程区大小随着电极尺寸增大而几乎线性增加。当电极尺寸小于4μm时,回程区大小与电极尺寸关系不明显,不过基本在6.0~7.5μm之间波动。通过对回程区内的驱动电压进行优化,回程区仍然有一定的减小空间。

2.取向膜厚度对回程区的影响

增大取向膜厚度对改善相位延迟的均匀性有一定作用。现在讨论取向膜的厚度对回程区是否也有影响。

假定电极尺寸为宽度和间距均为4μm,液晶盒厚度为5.8μm。将取向膜厚度分别取为0.05μm,0.1μm,0.2μm,0.3μm,0.4μm,0.5μm,0.6μm,0.7μm,0.8μm,0.9μm,得到回程区大小与取向膜厚度的关系如图4.26所示。从图中可以看出,回程区大小对取向膜厚度不敏感,随着取向膜厚度增大而缓慢地增大。

再考察一下不同取向膜厚度下的相位延迟分布,如图4.27所示。从图中可以看出,取向膜厚度的增加可以对相位延迟的不均匀性起到一定的平滑作用,这对衍射效率的提高有所帮助。

图4.26 取向膜厚度对回程区的影响

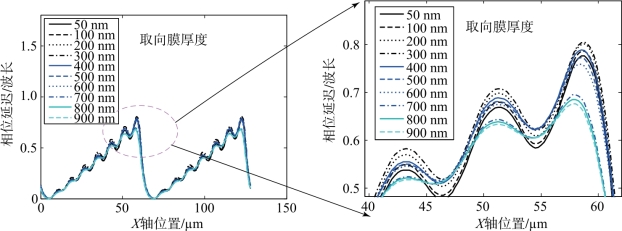

图4.27 取向膜厚度对相位延迟分布的影响

由于衍射效率随着回程区增大而减小,随着相位延迟分布的平滑性变好而增大,又由于取向膜厚度的增加会同时造成回程区的增大和平滑性的变好,因此,存在一个最优的取向膜厚度使衍射效率达到最大。取向膜厚度对衍射效率的影响如图4.28所示。从图中可以看出,当取向膜厚度取0.3μm时,衍射效率最高。尽管如此,取向膜厚度对衍射效率的影响还是很小的。

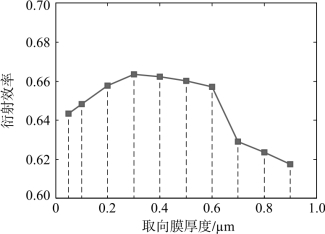

图4.28 取向膜厚度对衍射效率的影响

3.液晶盒厚度对回程区的影响

美国研究人员指出,回程区的大小约等于液晶盒的厚度,可见液晶盒厚度对回程区的影响是很大的。分别取液晶盒厚度为4.5μm,5.0μm,5.8μm,6.5μm和8μm,计算得到的回程区大小与液晶盒厚度的关系如图4.29所示。从图中可以看到,回程区随液晶盒厚度的增加而单调增加,其大小比相应的液晶盒厚度稍微大一点。为减小回程区,应使液晶盒的厚度设计得尽量小一些。

图4.29 液晶盒厚度对回程区大小的影响
