绘制室内电气照明系统图的优化方案

2023-06-20 理论教育 版权反馈
【摘要】：可以在建立的图形样板基础上绘制室内电气照明系统图，以提高设计效率。图12-55 “插入”对话框图12-55 “插入”对话框图12-56 指定插入点图12-56 指定插入点系统弹出“编辑属性”对话框，在“请输入物体代号/名称”文本框中输入“AL2”，如图12-57所示，然后单击“确定”按钮，插入的该用户配电箱图形符号如图12-58所示。

可以在建立的图形样板基础上绘制室内电气照明系统图，以提高设计效率。

978-7-111-52170-9-Chapter12-122.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter12-123.jpg，弹出“选择样板”对话框，选择刚建立的“建筑电气制图图形样板.dwt”图形样板，单击“打开”按钮。在本书光盘的“CH12”文件夹里也提供有该图形样板文件。

978-7-111-52170-9-Chapter12-124.jpg使用“草图与注释”工作空间，从功能区“默认”选项卡的“图层”面板中打开“图层”下拉列表框，选择“中粗实线”层作为当前图形。

978-7-111-52170-9-Chapter12-125.jpg在功能区“默认”选项卡的“块”面板中单击“插入”按钮978-7-111-52170-9-Chapter12-126.jpg并选择“更多选项”命令，弹出“插入”对话框。从“名称”文本框中选择“电度表（瓦时计）”，其他设置如图12-47所示，单击“确定”按钮，然后在图形窗口中指定一点作为块的插入点，从而插入电度表图形。

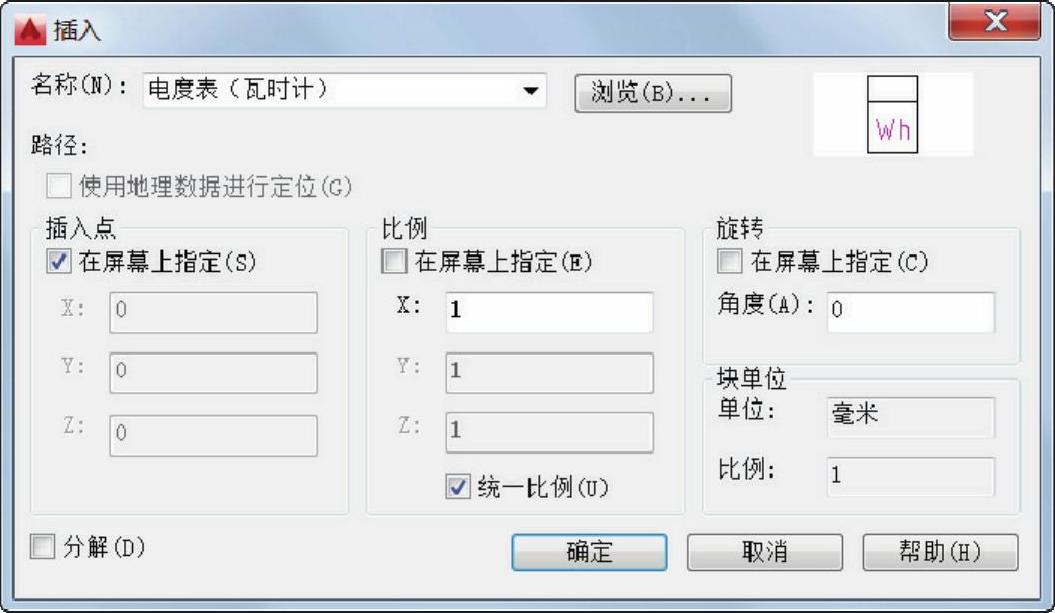

图12-47 “插入”对话框

978-7-111-52170-9-Chapter12-128.jpg在功能区“默认”选项卡的“块”面板中单击“插入”按钮978-7-111-52170-9-Chapter12-129.jpg并选择“更多选项”命令，弹出“插入”对话框。从“名称”文本框中选择“断路器”，其他设置如图12-48所示，单击“确定”按钮，然后在电度表图形右侧的适当位置处指定一点作为该块的插入点（可使用对象捕捉和对象捕捉追踪功能辅助指定插入点），结果如图12-49所示。


图12-48 在“插入”对话框中进行设置

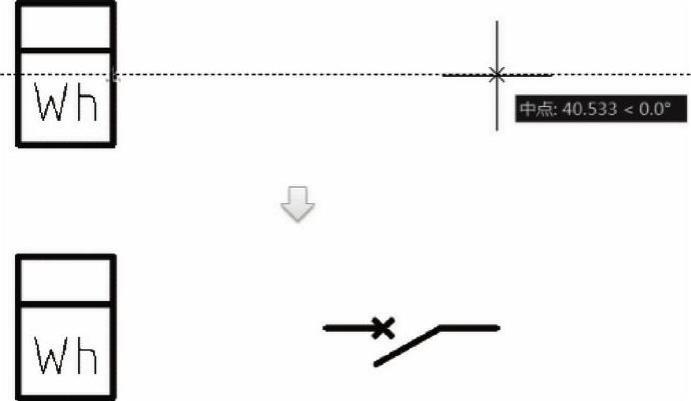

图12-49 插入断路器图形

978-7-111-52170-9-Chapter12-132.jpg在功能区“默认”选项卡的“修改”面板中单击“矩形阵列”按钮978-7-111-52170-9-Chapter12-133.jpg，以窗口选择方式选择电度表图形和断路器图形，按<Enter>键，在“阵列创建”上下文选项卡中设置图12-50所示的矩形阵列参数，单击“关闭阵列”按钮978-7-111-52170-9-Chapter12-134.jpg，阵列结果如图12-51所示。

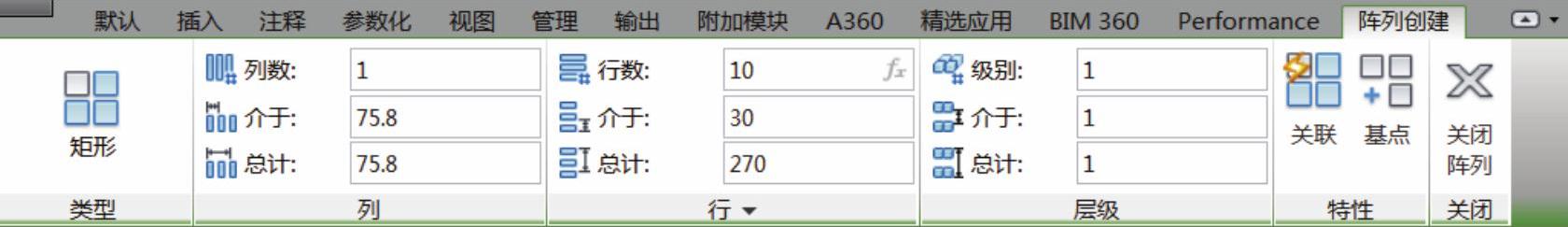

图12-50 设置矩形阵列参数

978-7-111-52170-9-Chapter12-136.jpg在状态栏中单击“显示/隐藏线宽”按钮978-7-111-52170-9-Chapter12-137.jpg以隐藏线宽显示。

978-7-111-52170-9-Chapter12-138.jpg在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter12-139.jpg，绘制用户配电线路，如图12-52所示。

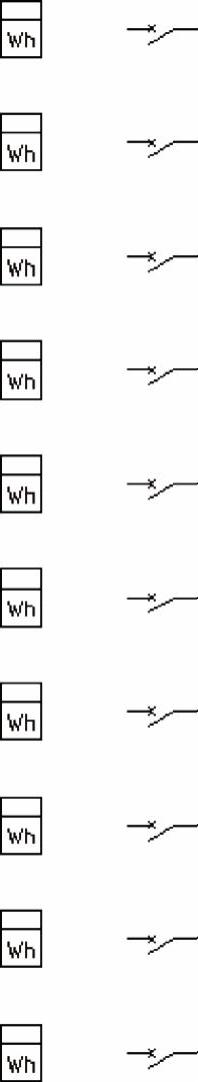

图12-51 阵列结果


图12-52 绘制用户配电线路

978-7-111-52170-9-Chapter12-142.jpg在功能区“默认”选项卡的“块”面板中单击“插入”按钮978-7-111-52170-9-Chapter12-143.jpg并选择“更多选项”命令，弹出“插入”对话框。从“名称”文本框中选择“断路器”，在“插入点”选项组中勾选“在屏幕上指定”复选框，在“旋转”选项组中设置旋转角度为“90”，勾选“分解”复选框，接着单击“确定”按钮，并在左边水平配电线路上指定一点，插入该断路器的效果如图12-53所示。

978-7-111-52170-9-Chapter12-144.jpg在功能区“默认”选项卡的“修改”面板中单击“修剪”按钮978-7-111-52170-9-Chapter12-145.jpg，将新断路器在配电线路上这部分进行修剪，修剪结果如图12-54所示。


图12-53 插入断路器


图12-54 修剪结果

978-7-111-52170-9-Chapter12-148.jpg在功能区“默认”选项卡的“块”面板中单击“插入”按钮978-7-111-52170-9-Chapter12-149.jpg并选择“更多选项”命令，弹出“插入”对话框，从“名称”文本框中选择“物体”，从中进行图12-55所示的设置，注意取消勾选“分解”复选框，单击“确定”按钮，接着选择图12-56所示的端点作为插入点。


图12-55 “插入”对话框

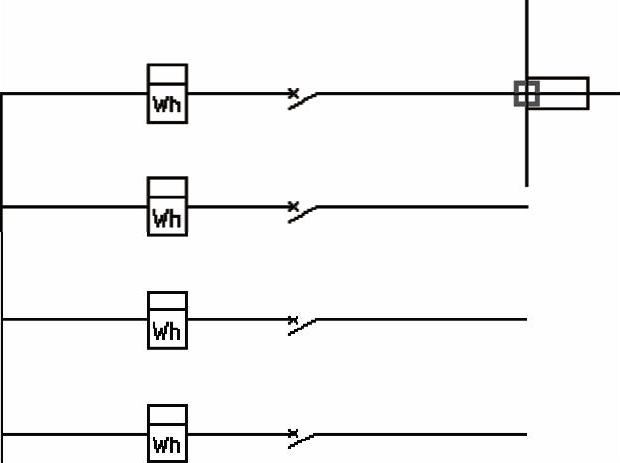

图12-56 指定插入点

978-7-111-52170-9-Chapter12-152.jpg系统弹出“编辑属性”对话框，在“请输入物体代号/名称”文本框中输入“AL2”，如图12-57所示，然后单击“确定”按钮，插入的该用户配电箱图形符号如图12-58所示。

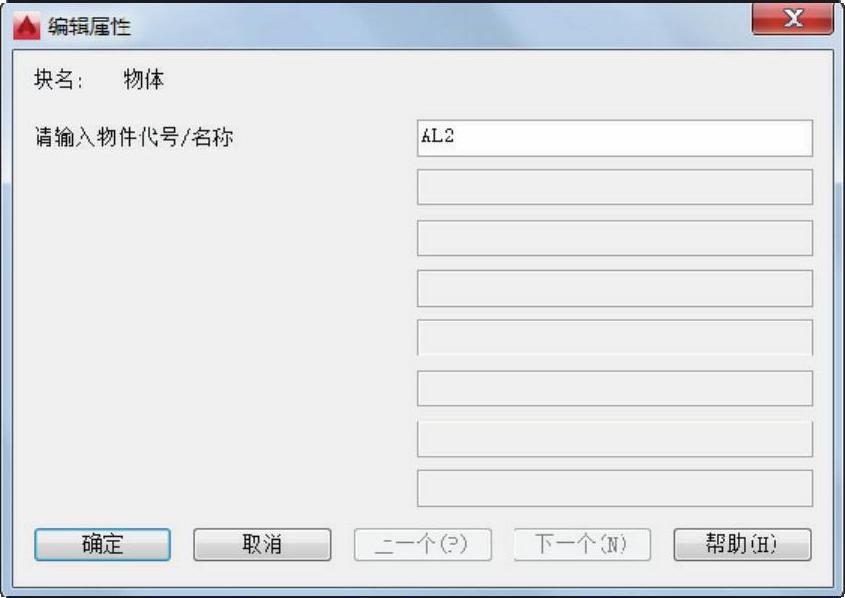

图12-57 “编辑属性”对话框

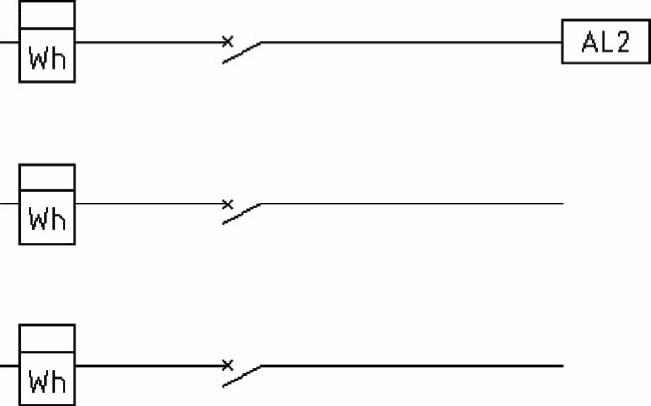

图12-58 插入一个用户配电箱图形符号

978-7-111-52170-9-Chapter12-155.jpg使用同样的方法，插入其他用户配电箱图形符号，如图12-59所示。

978-7-111-52170-9-Chapter12-156.jpg在功能区“默认”选项卡的“图层”面板中打开“图层”下拉列表框，选择“细点画线”层作为当前图形。


图12-59 插入其他用户配电箱图形符号

978-7-111-52170-9-Chapter12-158.jpg在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter12-159.jpg，依次指定两个角点来绘制一个以细点画线表示的矩形，如图12-60所示。

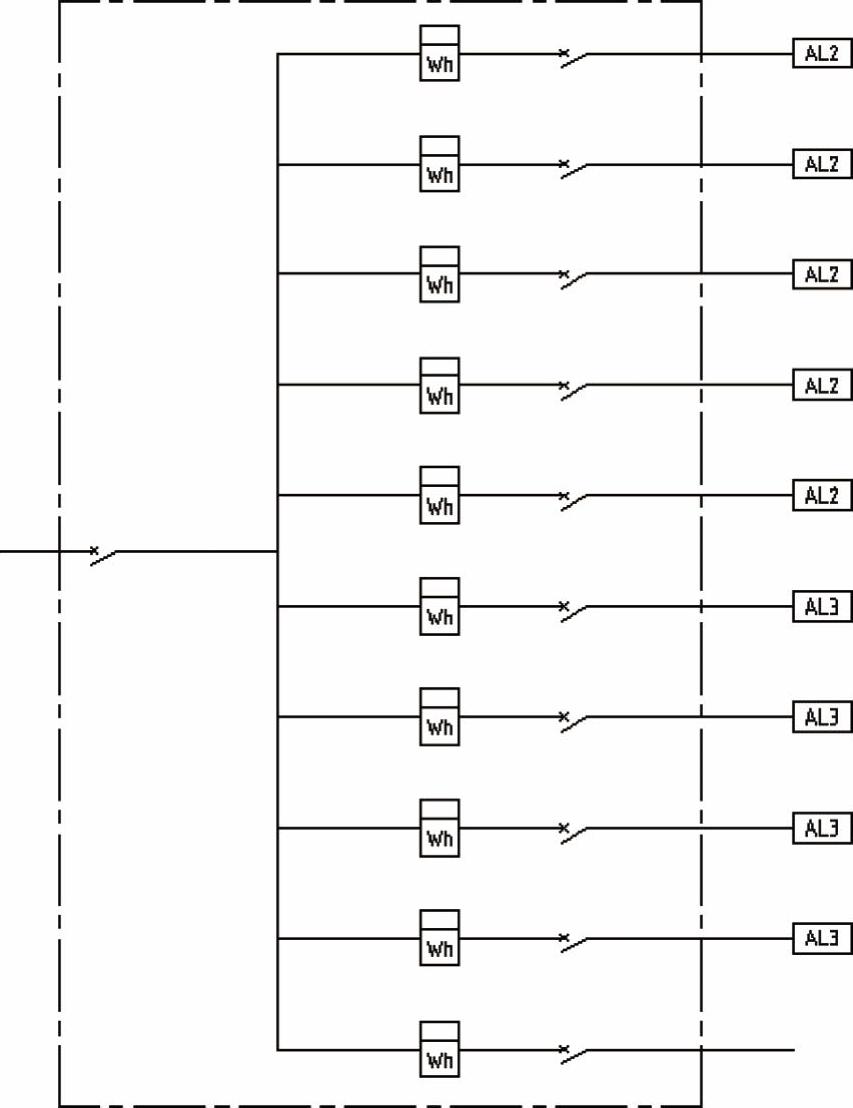

图12-60 绘制一个以细点画线表示的矩形

978-7-111-52170-9-Chapter12-161.jpg在功能区“默认”选项卡的“图层”面板中打开“图层”下拉列表框，选择“注释”层作为当前图形。

978-7-111-52170-9-Chapter12-162.jpg在功能区“默认”选项卡的“注释”面板中单击“多行文字”按钮978-7-111-52170-9-Chapter12-163.jpg，在系统图中分别创建所需的文字注释，结果如图12-61所示。

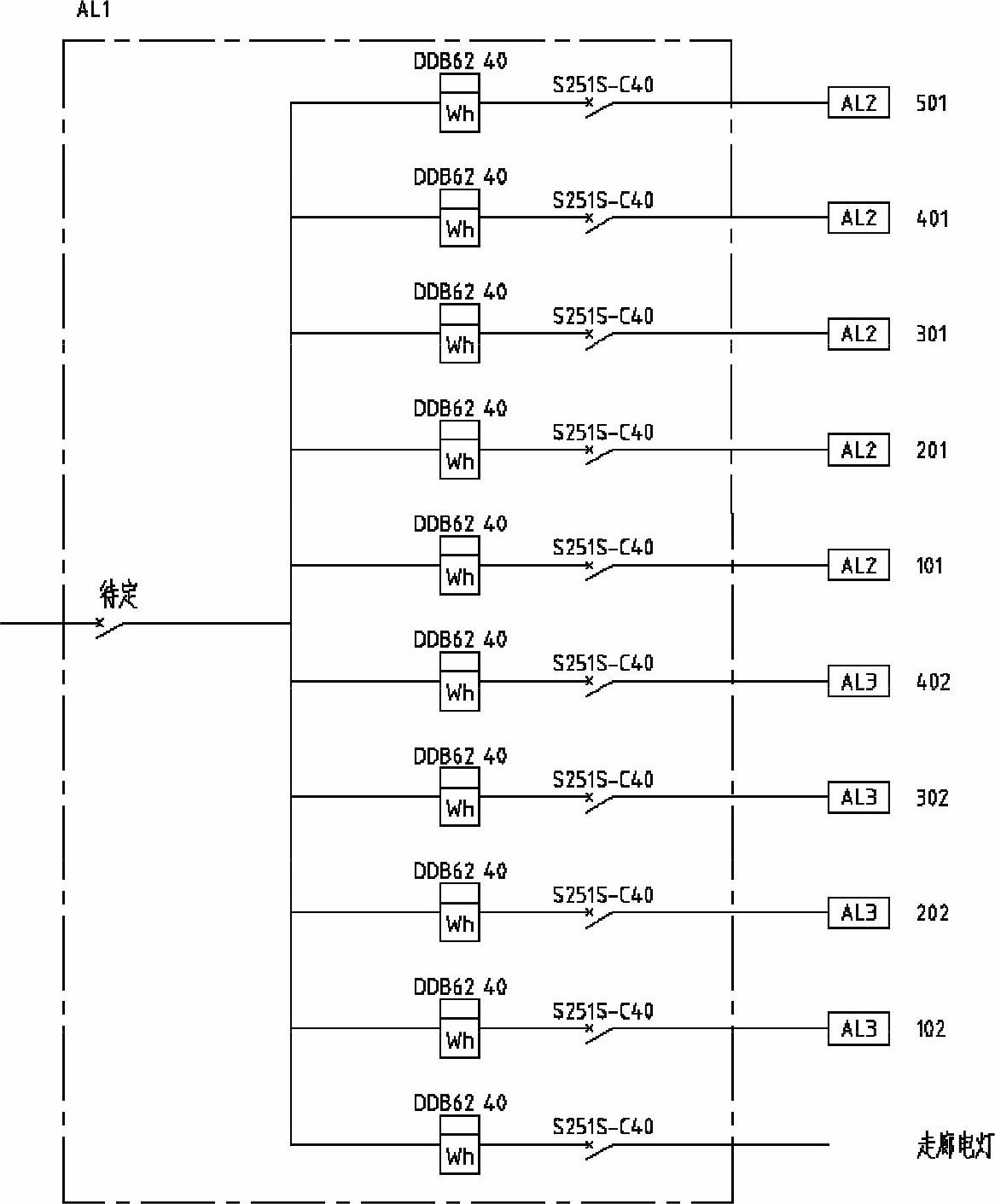

图12-61 添加所需的文字注释

978-7-111-52170-9-Chapter12-165.jpg通过夹点将最下面的走廊电灯线路向右沿水平方向适当拉长，结果如图12-62所示。

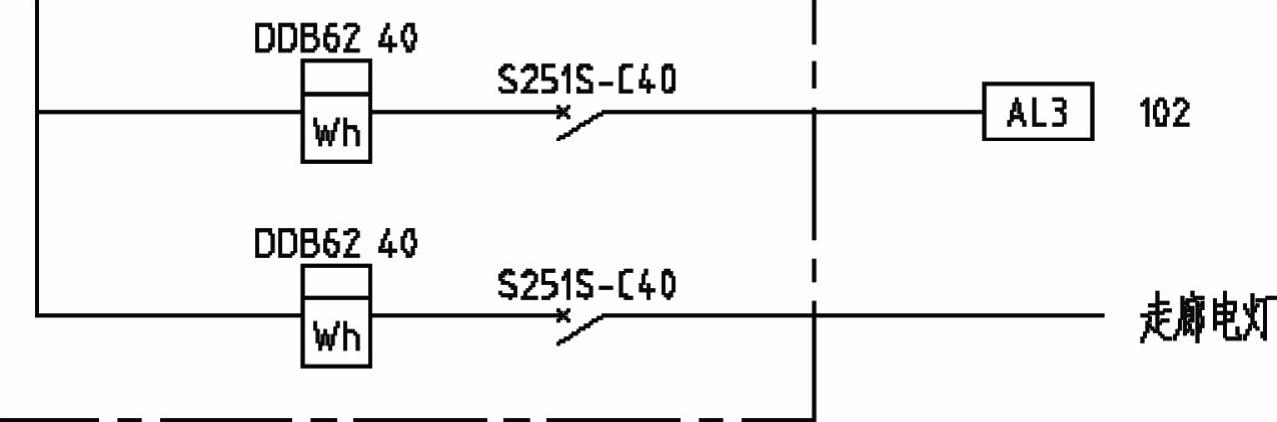

图12-62 拉长线路

978-7-111-52170-9-Chapter12-167.jpg可以将竖直线路两端适当拉长，并将该竖直线路加粗，改为“粗实线”。此时，在状态栏中单击“显示/隐藏线宽”按钮978-7-111-52170-9-Chapter12-168.jpg以设置显示线宽，结果如图12-63所示。

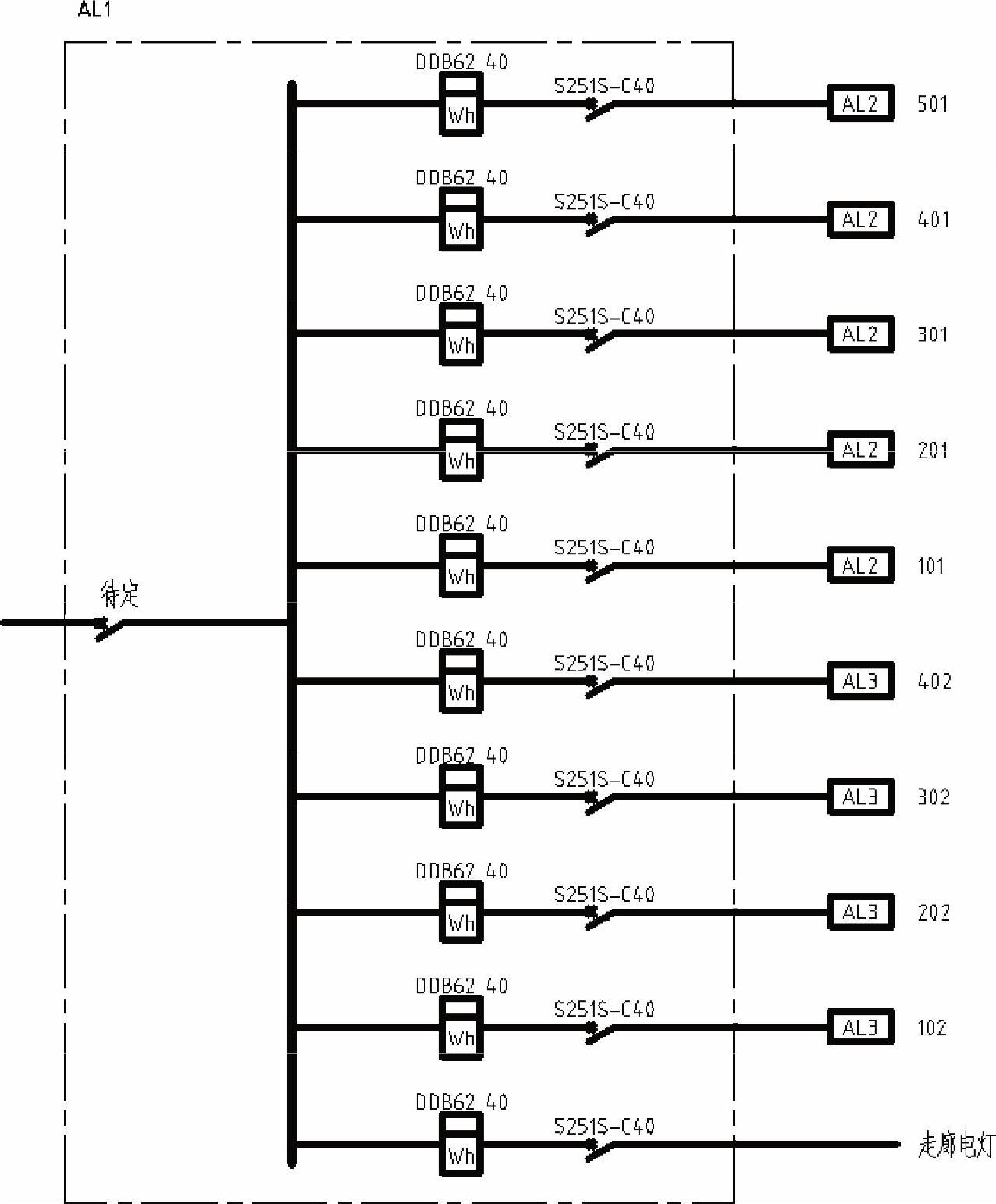

图12-63 完成的室内电气照明系统图

978-7-111-52170-9-Chapter12-170.jpg单击“保存”按钮978-7-111-52170-9-Chapter12-171.jpg，或者按<Ctrl+S>组合键，将文件保存为“绘制室内电气照明系统图.dwg”。
