建筑电气制图图形样板设计优化

2023-06-20 理论教育 版权反馈
【摘要】：建立适合建筑电气制图的图形样板是一项基础且重要的工作，其好处是以后可以在该图形样板的基础上进行建筑电气设计工作，可以减少大量的重复性工作，从而有效提高建筑电气设计绘图的效率。图12-26 “新建文字样式”对话框图12-26 “新建文字样式”对话框图12-27 为“建筑电气注释”文字样式设置字体、大小和效果说明：如果在“大小”选项组的“高度”文本框中输入大于0的高度，那么系统将自动为此文字样式设置固定的文字高度。

建立适合建筑电气制图的图形样板是一项基础且重要的工作，其好处是以后可以在该图形样板的基础上进行建筑电气设计工作，可以减少大量的重复性工作，从而有效提高建筑电气设计绘图的效率。

978-7-111-52170-9-Chapter12-57.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter12-58.jpg，弹出“选择样板”对话框，在对话框中单击“打开”按钮978-7-111-52170-9-Chapter12-59.jpg旁的978-7-111-52170-9-Chapter12-60.jpg按钮，如图12-23所示，接着选择“无样板打开-公制”选项来创建以公制为基础的无样板图形文件。

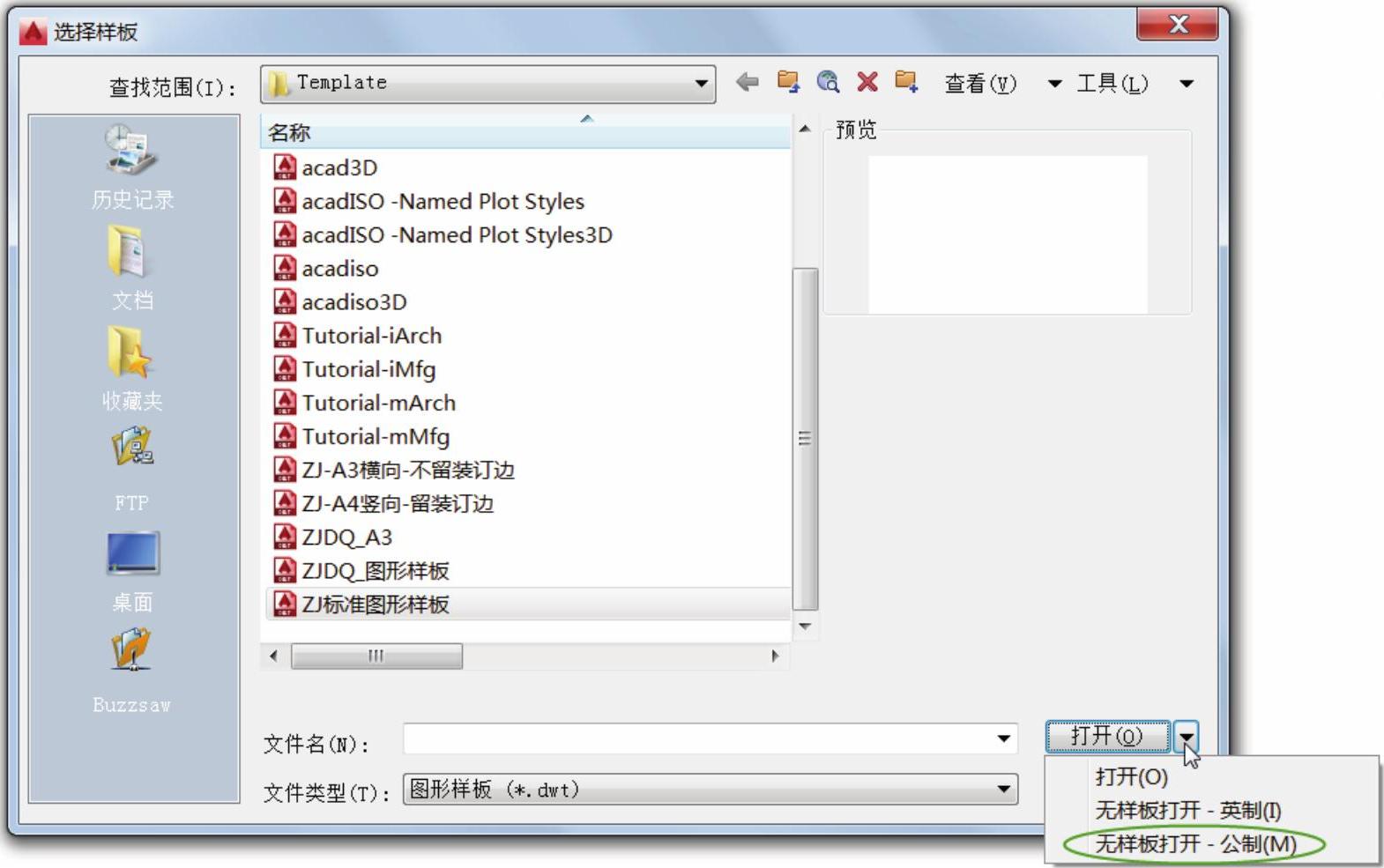

图12-23 “选择样板”对话框

978-7-111-52170-9-Chapter12-62.jpg在“快速访问”工具栏的“工作空间”下拉列表框中选择“草图与注释”工作空间选项。

978-7-111-52170-9-Chapter12-63.jpg设置图形单位。在命令行的“输入命令”提示下输入“UNITS”并按<Enter>键，系统弹出“图形单位”对话框，从中进行图12-24所示的设置，然后单击“确定”按钮。


图12-24 设置图形单位

978-7-111-52170-9-Chapter12-65.jpg设置文字样式。

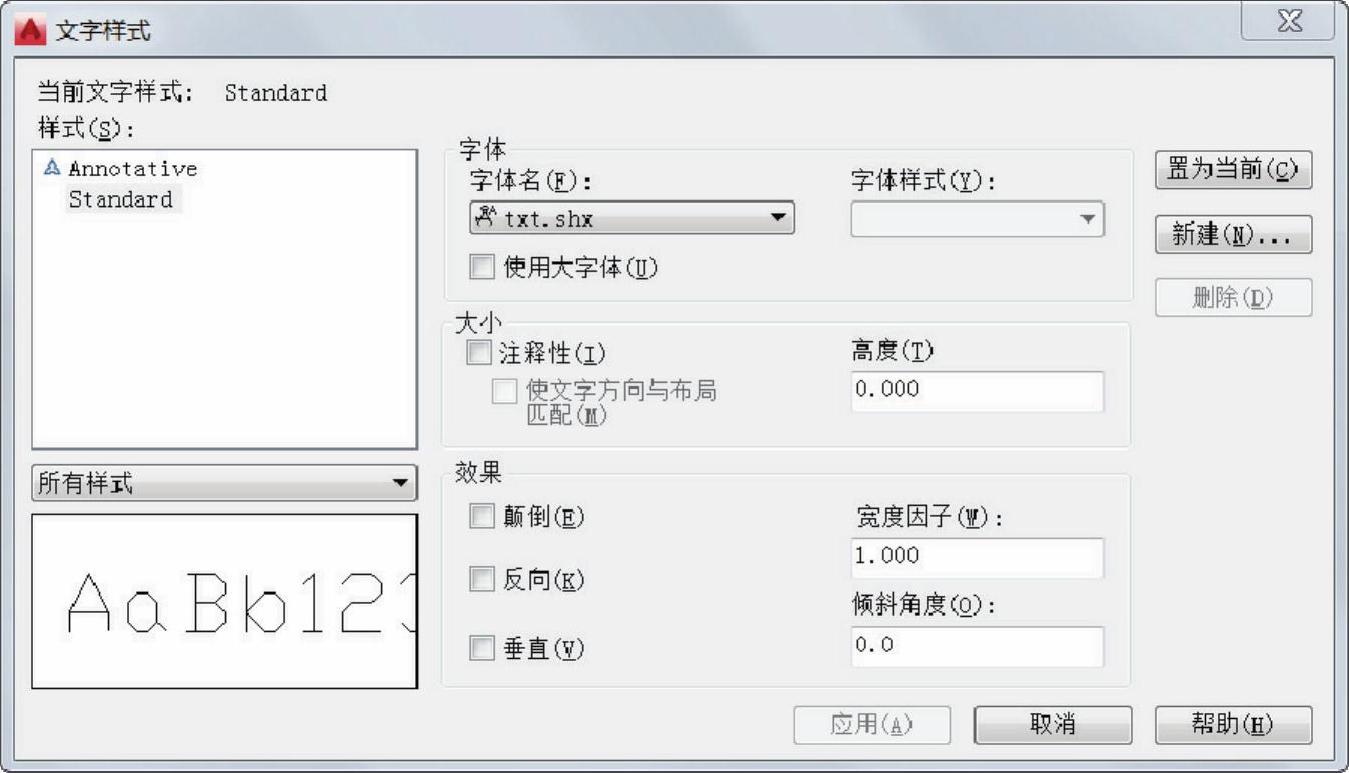

（1）在命令行的“输入命令”提示下输入“STYLE”并按<Enter>键，弹出图12-25所示的“文字样式”对话框。


图12-25 “文字样式”对话框

（2）在“文字样式”对话框中单击“新建”按钮，弹出“新建文字样式”对话框，在“样式名”文本框中输入“建筑电气注释”，如图12-26所示，单击“确定”按钮。

（3）在“文字样式”对话框中为“建筑电气注释”设置图12-27所示的内容。本例将文字高度设为“0”，此设置使文字高度将默认为上次使用的文字高度，或使用存储在图形样板文件中的值，然后单击“应用”按钮和“关闭”按钮。

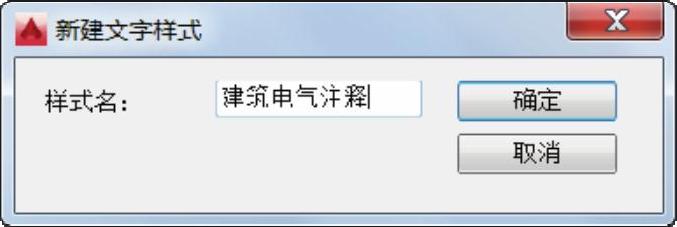

图12-26 “新建文字样式”对话框

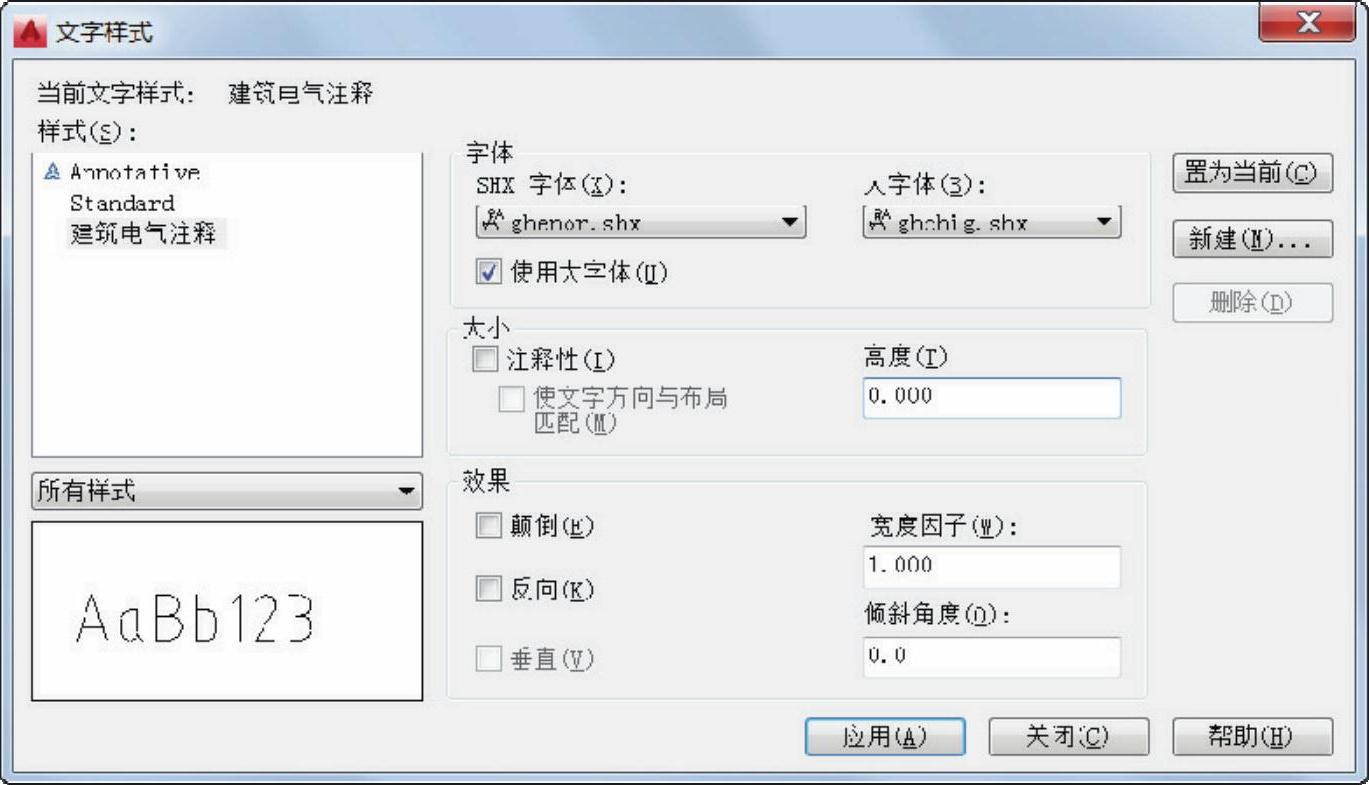

图12-27 为“建筑电气注释”文字样式设置字体、大小和效果

说明：如果在“大小”选项组的“高度”文本框中输入大于0的高度，那么系统将自动为此文字样式设置固定的文字高度。

978-7-111-52170-9-Chapter12-69.jpg设置图层。

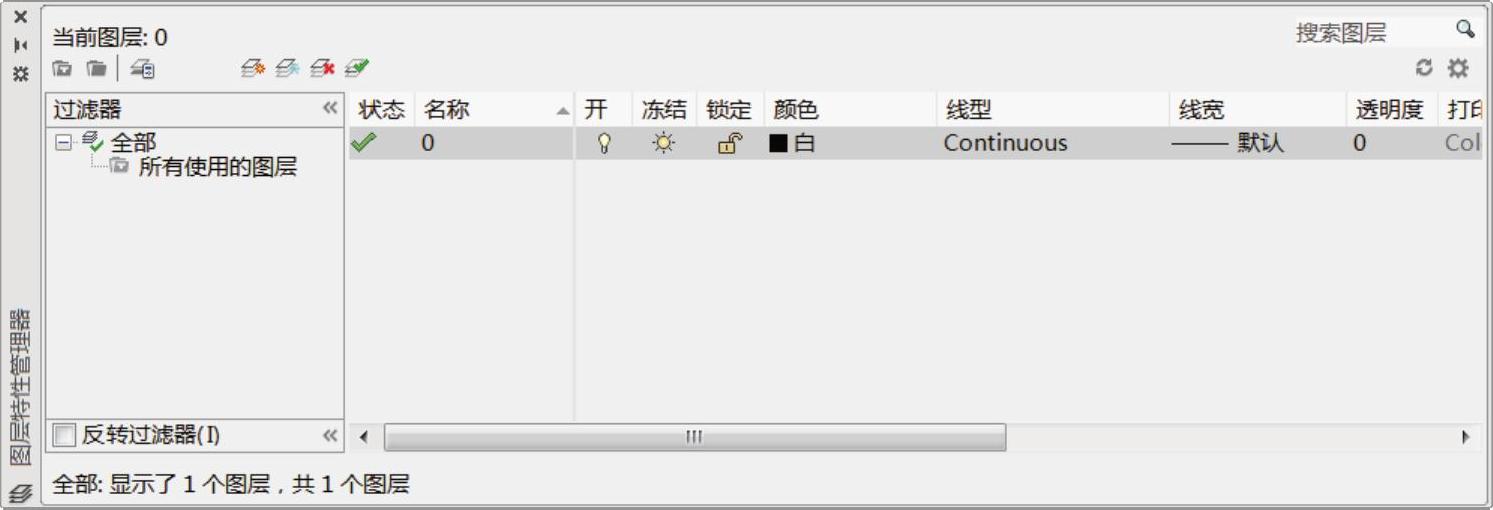

（1）在功能区“默认”选项卡的“图层”面板中单击“图层特性”按钮978-7-111-52170-9-Chapter12-70.jpg，打开“图层特性管理器”选项板，如图12-28所示。


图12-28 “图层特性管理器”选项板

（2）在“图层特性管理”选项板中单击“新建图层”按钮978-7-111-52170-9-Chapter12-72.jpg，新建一个图层，并分别更改其名称、颜色、线型和线宽等。使用同样的方法，分别创建其他所需的图层。创建好的若干图层如图12-29所示。

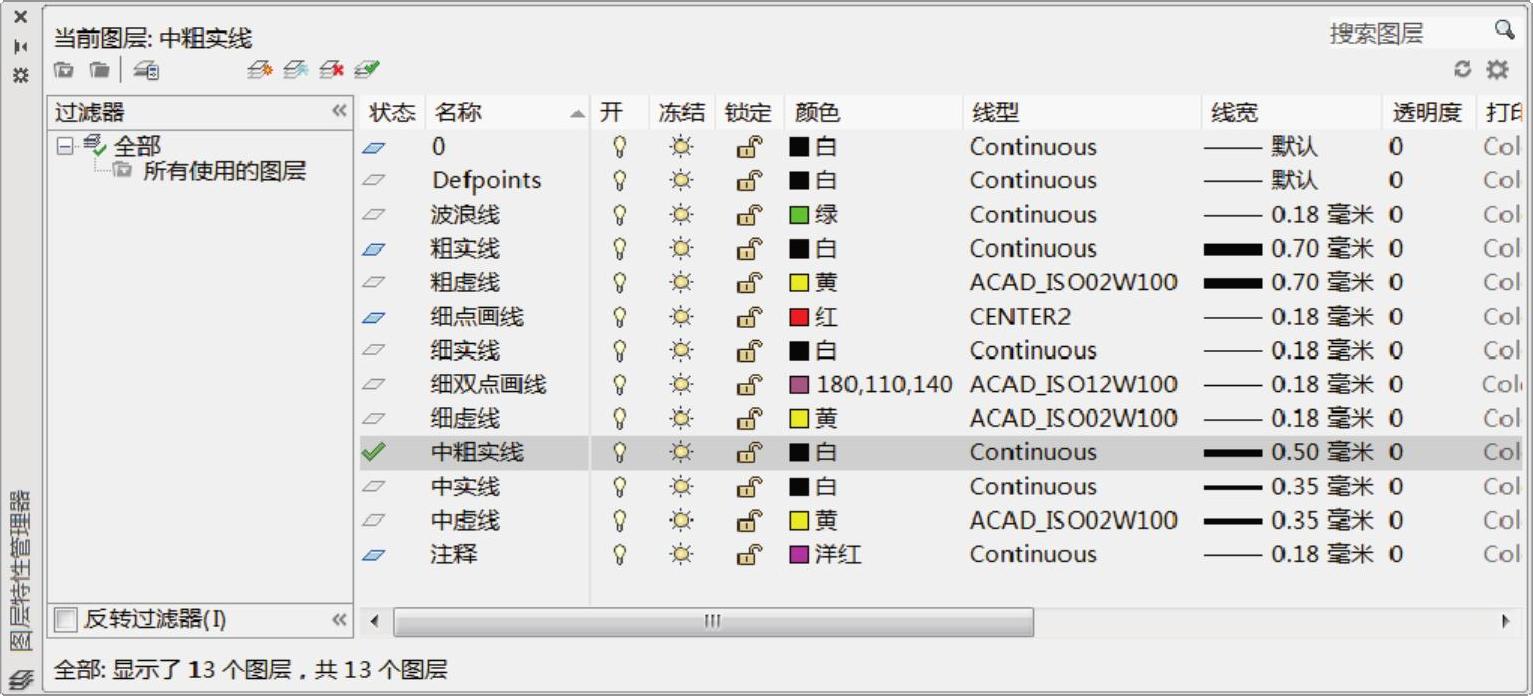

图12-29 创建所需的图层

（3）选择“中粗实线”层，单击“置为当前”按钮978-7-111-52170-9-Chapter12-74.jpg以将所选图层设置为当前图层。然后关闭“图层特性管理器”选项板。

978-7-111-52170-9-Chapter12-75.jpg在“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter12-76.jpg，根据命令行提示进行以下操作，绘制图12-30所示的一个矩形。

命令：_rectang

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]： //任意指定一点

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@10，15↙

978-7-111-52170-9-Chapter12-77.jpg在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter12-78.jpg，在命令行中进行以下操作。

命令：_line

指定第一个点：@0，-5↙

指定下一点或[放弃（U）]：@-10，0↙

指定下一点或[放弃（U）]：↙

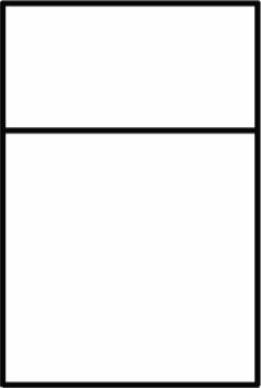

绘制的直线段如图12-31所示。

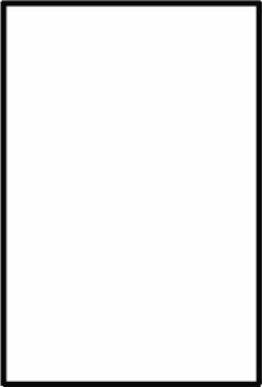

图12-30 绘制一个矩形


图12-31 绘制一条直线段

978-7-111-52170-9-Chapter12-81.jpg在功能区“默认”选项卡的“图层”面板中打开“图层”下拉列表框，选择“注释”层作为当前图层。

978-7-111-52170-9-Chapter12-82.jpg在功能区“默认”选项卡的“注释”面板中单击“多行文字”按钮978-7-111-52170-9-Chapter12-83.jpg，依次选择图12-32所示的第一角点和对角点以定义输入框宽度，功能区出现“文字编辑器”上下文选项卡。默认的文字样式为“建筑电气注释”，在“样式”面板中将文字高度设置为“5”，在“段落”面板中单击“对正”按钮978-7-111-52170-9-Chapter12-84.jpg，选择“正中MC”对正选项，接着输入“Wh”注释文本，如图12-33所示，单击“关闭文字编辑器”按钮978-7-111-52170-9-Chapter12-85.jpg，从而完成该电度表（瓦时计）图形符号的绘制。

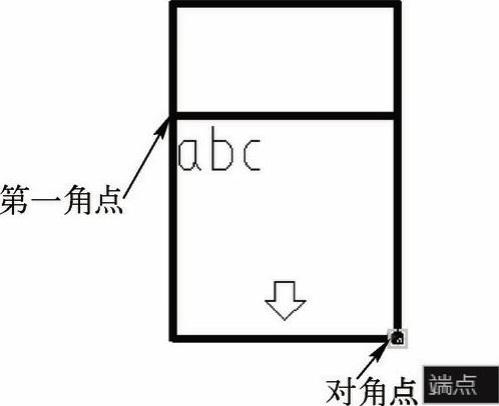

图12-32 指定两个角点

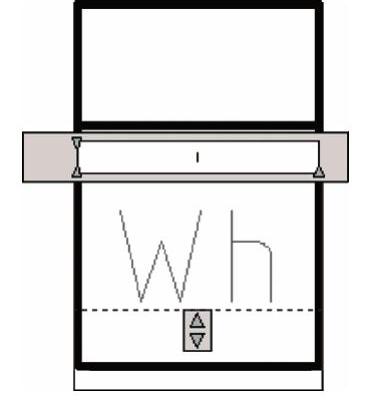

图12-33 输入注释文本

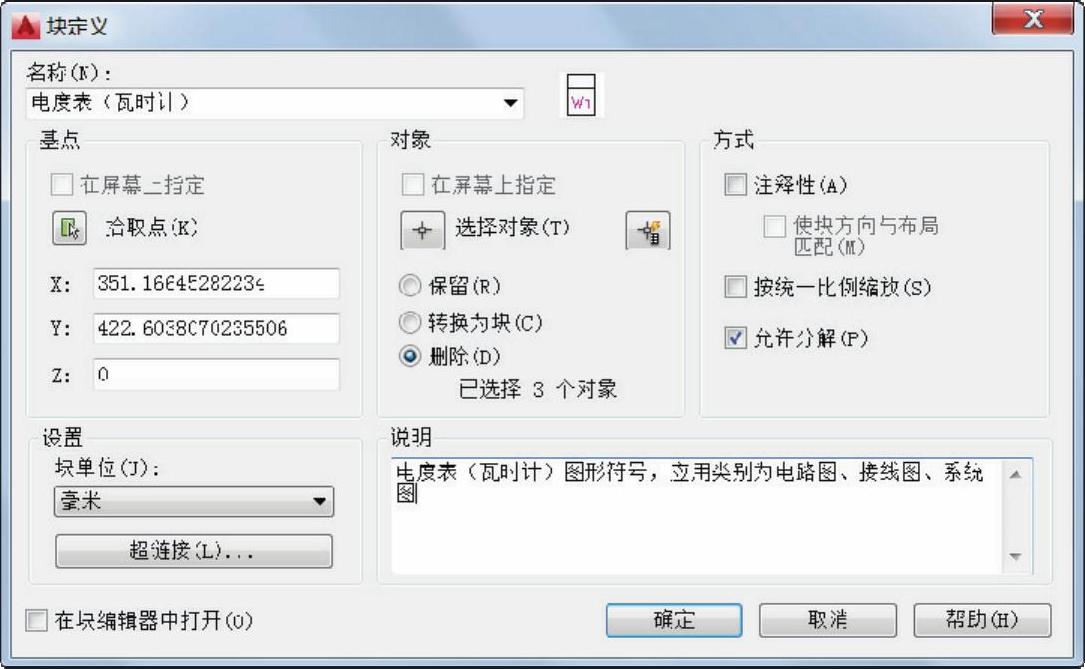

978-7-111-52170-9-Chapter12-88.jpg在功能区“默认”选项卡的“块”面板中单击“创建”按钮978-7-111-52170-9-Chapter12-89.jpg，弹出“块定义”对话框。在“名称”文本框中输入“电度表（瓦时计）”；在“对象”选项组中单击“选择对象”按钮978-7-111-52170-9-Chapter12-90.jpg，以窗口选择方式选择整个电度表图形（包含文字注释），按<Enter>键，返回“块定义”对话框，并在“对象”选项组中选择“删除”单选按钮；在“基点”选项组中单击“拾取点”按钮978-7-111-52170-9-Chapter12-91.jpg，选择电度表图形矩形的右下顶点作为基点；在“方式”选项组中勾选“允许分解”复选框；在“说明”选项组中的文本框中输入相关的说明信息，如图12-34所示。然后在“块定义”对话框中单击“确定”按钮。


图12-34 块定义

978-7-111-52170-9-Chapter12-93.jpg绘制断路器图形符号并将它创建成块。

（1）在功能区“默认”选项卡的“图层”面板中打开“图层”下拉列表框，选择“中粗实线”层作为当前图层。

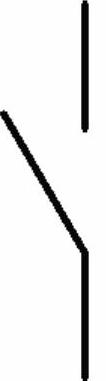

（2）在命令行中进行以下操作，以绘制图12-35所示的图形。

命令：line↙

指定第一个点： //在图形窗口中任意指定一点

指定下一点或[放弃（U）]：@6<-90↙

指定下一点或[放弃（U）]：↙

命令：line↙

指定第一个点：@12<-90↙

指定下一点或[放弃（U）]：@6<90↙

指定下一点或[放弃（U）]：@7.8<120↙

指定下一点或[闭合（C）/放弃（U）]：↙

（3）在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter12-94.jpg，根据命令行进行以下操作。

命令：_line

指定第一个点： //选择图12-36所示的端点

指定下一点或[放弃（U）]：@1.2<45↙

指定下一点或[放弃（U）]：↙

绘制的一条短线如图12-37所示。


图12-35 绘制相关线

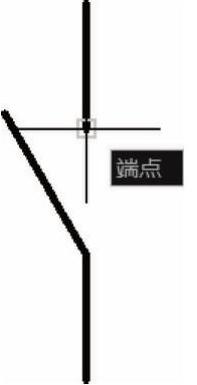

图12-36 选择端点为新线段起点


图12-37 绘制一条短线

（4）在“修改”面板中单击“镜像”按钮978-7-111-52170-9-Chapter12-98.jpg，为短线创建镜像副本，结果如图12-38所示。

（5）在“修改”面板中单击“拉长”按钮978-7-111-52170-9-Chapter12-99.jpg，在“选择对象或[增量（DE）/百分数（P）/全部（T）/动态（DY）]：”提示下选择“增量（DE）”，设置长度增量为“1.2”，接着分别选择要修改的对象（注意在靠近要拉长的一端选择对象），拉长相关短线的结果如图12-39所示。

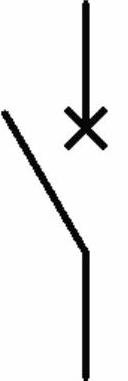

图12-38 创建镜像线


图12-39 拉长两条短线的结果

（6）在功能区“默认”选项卡的“块”面板中单击“创建”按钮978-7-111-52170-9-Chapter12-102.jpg，弹出“块定义”对话框。在“名称”文本框中输入“断路器”；在“对象”选项组中单击“选择对象”按钮978-7-111-52170-9-Chapter12-103.jpg，以窗口选择方式选择整个断路器图形，按<Enter>键，返回“块定义”对话框，并在“对象”选项组中选择“删除”单选按钮；在“基点”选项组中单击“拾取点”按钮978-7-111-52170-9-Chapter12-104.jpg，选择断路器图形的下端点作为基点；在“方式”选项组中勾选“允许分解”复选框，如图12-40所示，然后单击“确定”按钮。


图12-40 利用“块定义”对话框建立断路器图块

978-7-111-52170-9-Chapter12-106.jpg建立“物件”一般符号，并创建附带属性的图块。

（1）在“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter12-107.jpg，根据命令行提示进行以下操作，绘制图12-41所示的一个矩形。

命令：_rectang

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]： //任意指定一点

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@16，8↙

（2）在功能区“默认”选项卡的“图层”面板中打开“图层”下拉列表框，选择“注释”层作为当前图层。

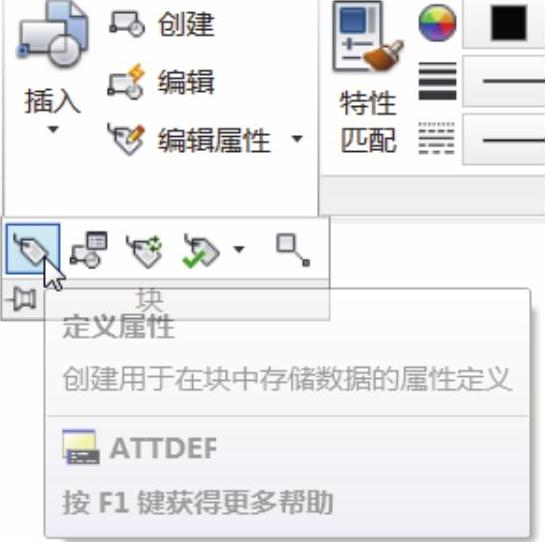

（3）在功能区“默认”选项卡的“块”面板中打开溢出列表（见图12-42），单击其中的“定义属性”按钮978-7-111-52170-9-Chapter12-108.jpg，弹出“属性定义”对话框。


图12-41 创建一个矩形


图12-42 在“块”面板的溢出列表中单击按钮

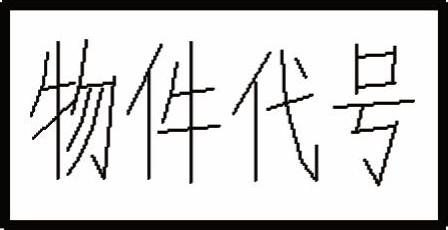

（4）在“属性定义”对话框中进行图12-43所示的设置，单击“确定”按钮，接着指定属性放置点，如图12-44所示。可以适当微调放置点位置。

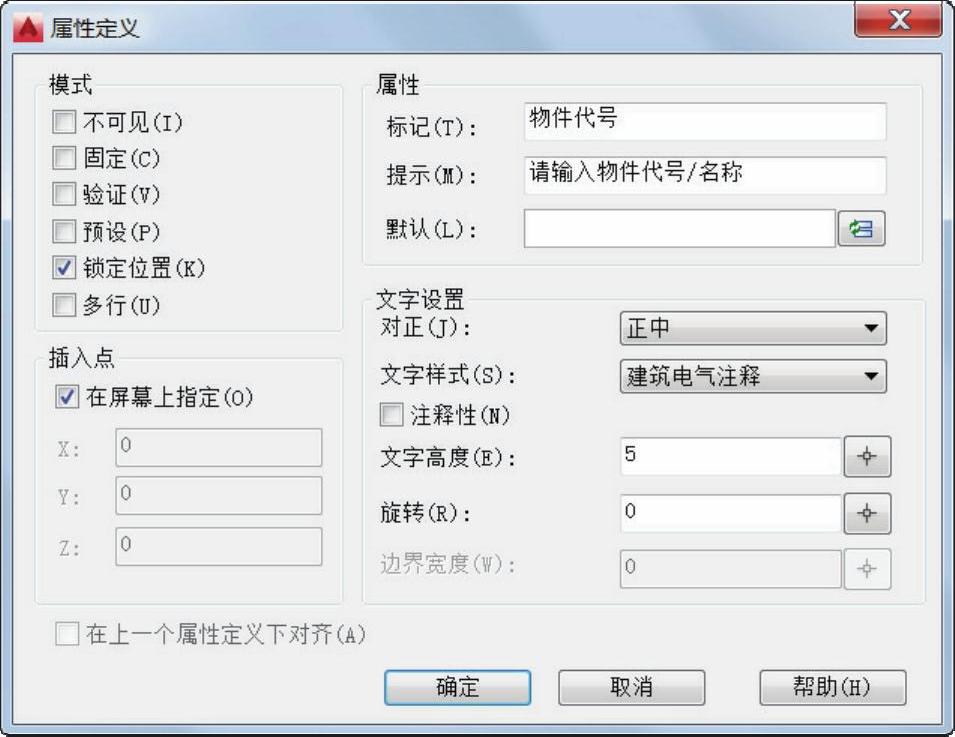

图12-43 “属性定义”对话框


图12-44 指定属性放置点

（5）在功能区“默认”选项卡的“块”面板中单击“创建”按钮978-7-111-52170-9-Chapter12-113.jpg，弹出“块定义”对话框。在“名称”文本框中输入“物体”；在“对象”选项组中单击“选择对象”按钮978-7-111-52170-9-Chapter12-114.jpg，以窗口选择方式选择整个“物体”图形，按<Enter>键，返回“块定义”对话框，并在“对象”选项组中选择“删除”单选按钮；在“基点”选项组中单击“拾取点”按钮978-7-111-52170-9-Chapter12-115.jpg，选择“物体”图形的左竖边中点作为基点；在“方式”选项组中勾选“允许分解”复选框，然后单击“确定”按钮。

说明：可以继续在该图形中绘制建筑电气用的图形符号并生成块。

978-7-111-52170-9-Chapter12-116.jpg在“快速访问”工具栏中单击“另存为”按钮978-7-111-52170-9-Chapter12-117.jpg，弹出“图形另存为”对话框，从“文件类型”下拉列表框中选择“AutoCAD图形样板（*.dwt）”，指定要保存的路径/文件夹，在“文件名”文本框中输入“建筑电气制图图形样板”，如图12-45所示。

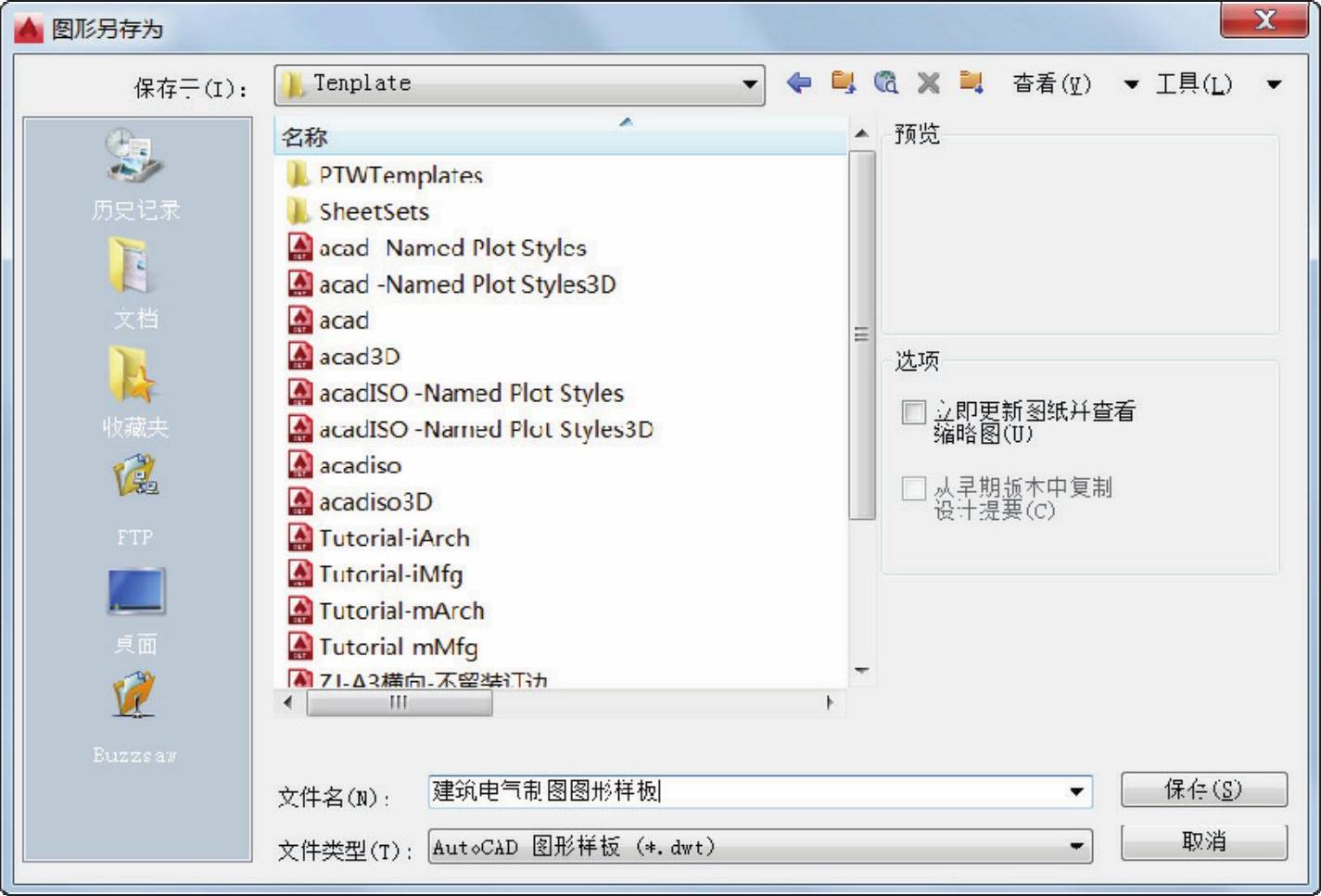

图12-45 “图形另存为”对话框

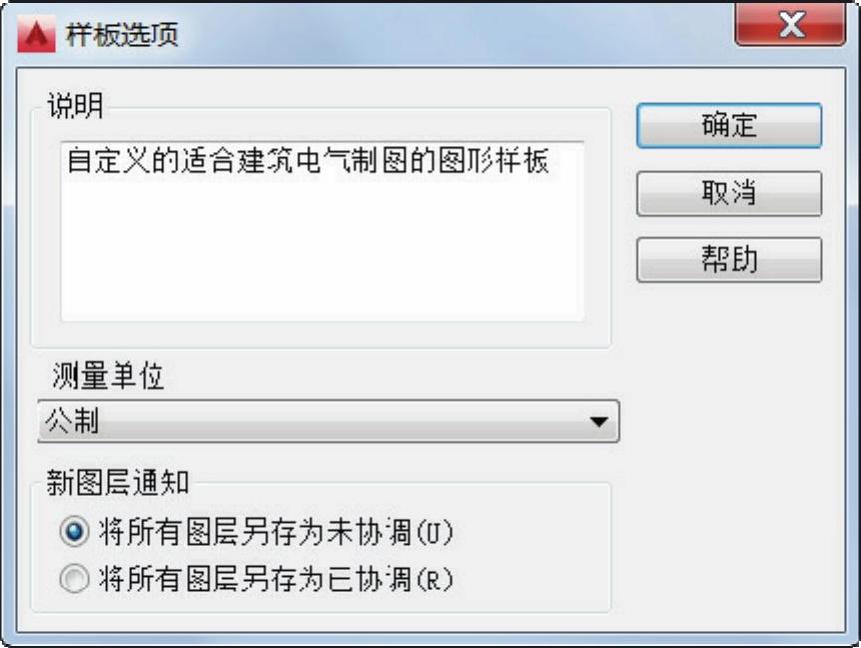

978-7-111-52170-9-Chapter12-119.jpg在“图形另存为”对话框中单击“保存”按钮，系统弹出“样板选项”对话框，在“说明”文本框中添加所需的说明，“测量单位”默认为“公制”，如图12-46所示，单击“确定”按钮。


图12-46 “样板选项”对话框

978-7-111-52170-9-Chapter12-121.jpg关闭此图形样板文件。
