【摘要】：本节介绍使用AutoCAD 2016绘制照明箱配电系统图的范例，如图12-3所示。该图是某配电室二层照明系统的配电装置，采用水平分支电路自上而下布置，电源线进线在上部。该照明箱配电系统图表示了元器件、参照代号、元器件规格标注等标注的方法。图12-3 照明箱配电系统图在本例中，读者还将学习如何定义多重引线样式，以及如何在电气图中创建电气引线注释。

本节介绍使用AutoCAD 2016绘制照明箱配电系统图的范例，如图12-3所示。该图是某配电室二层照明系统的配电装置，采用水平分支电路自上而下布置，电源线进线在上部。该照明箱配电系统图表示了元器件、参照代号、元器件规格标注等标注的方法。当电气箱系统图采用水平方向表示时，文字标注于图形符号的上方，回路容量和用途标注于图形符号右侧。图中的符号“□”为产品型号，根据需要由设计人员确定。

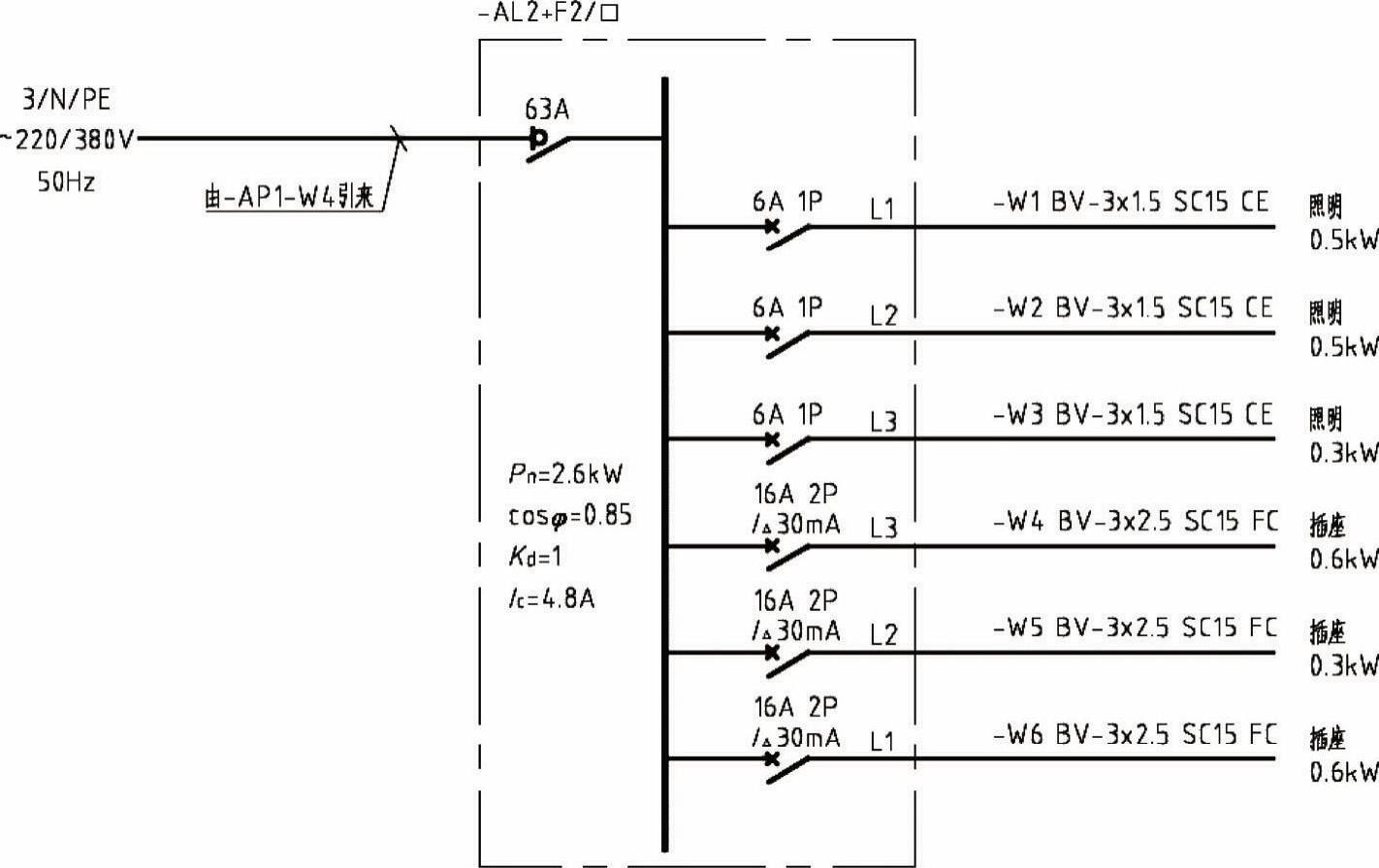

图12-3 照明箱配电系统图

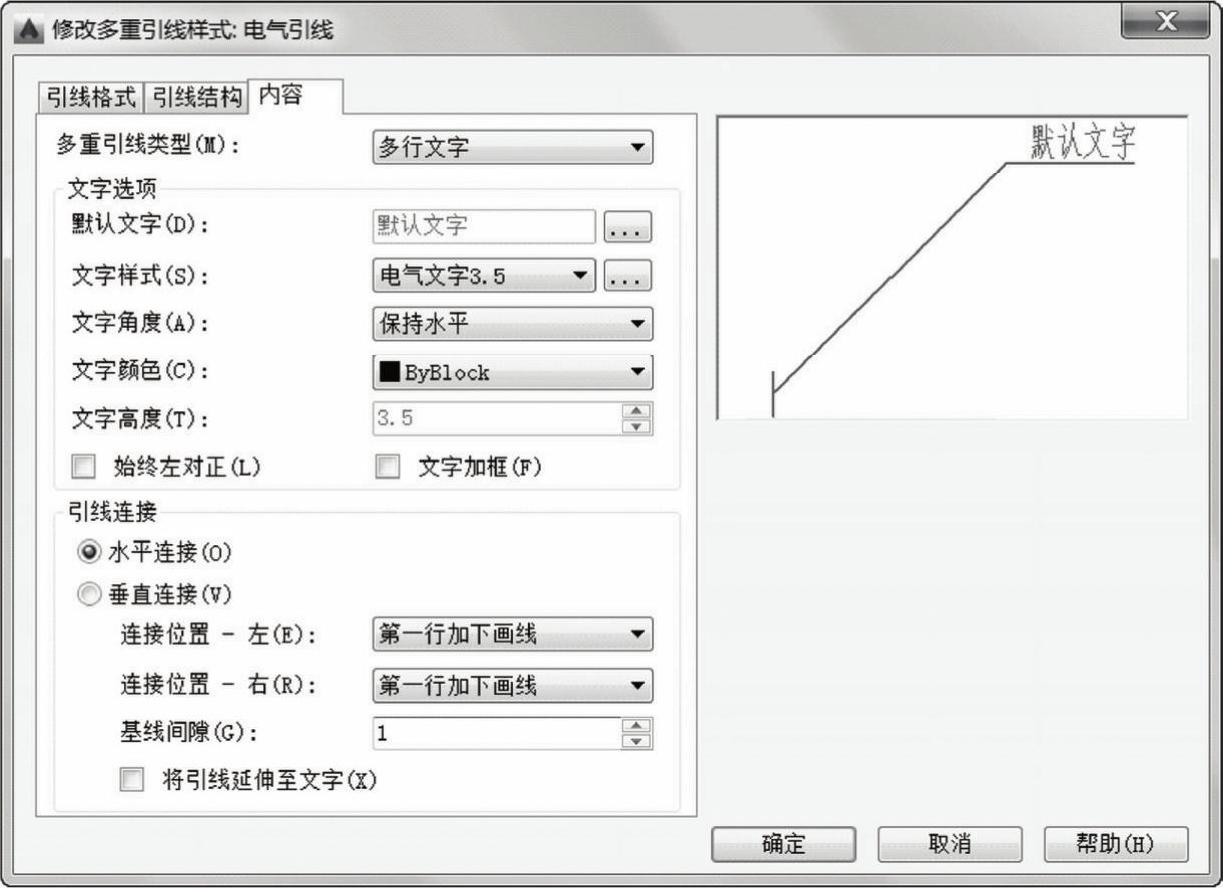

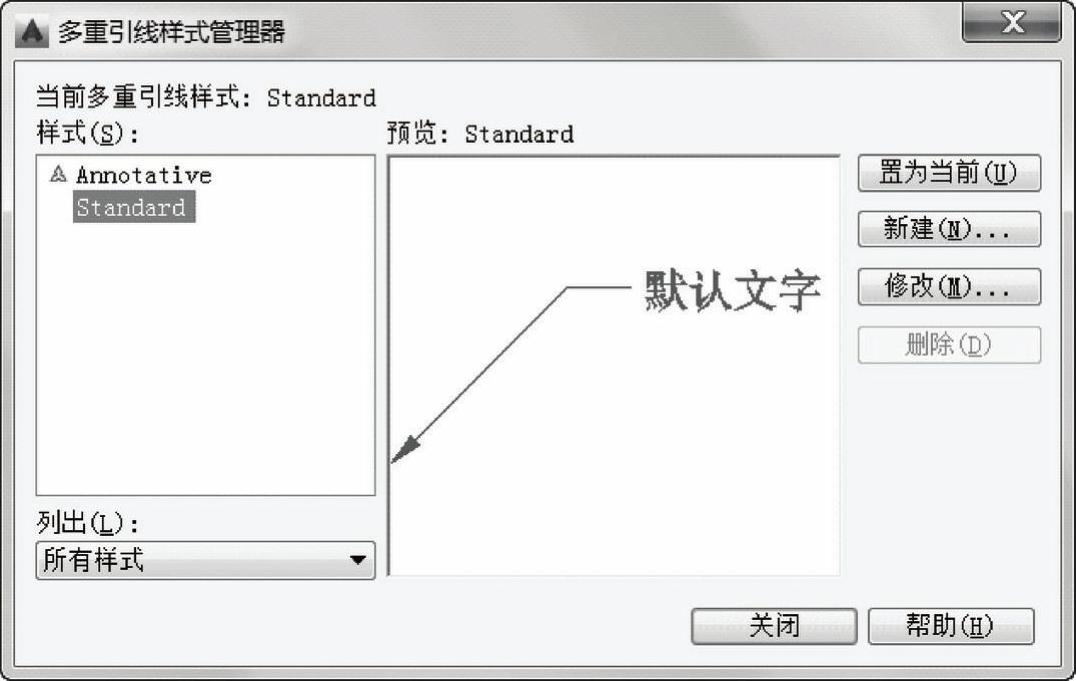

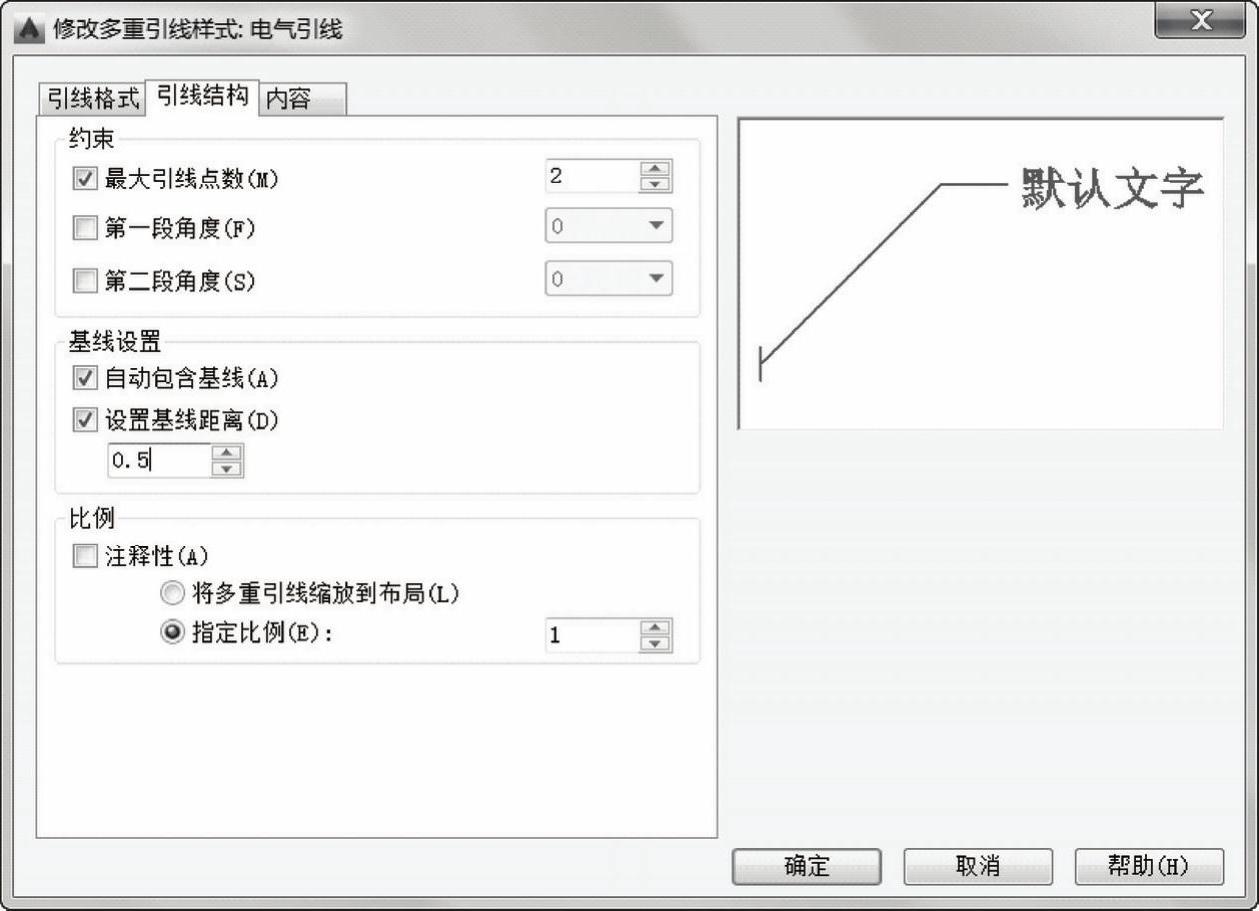

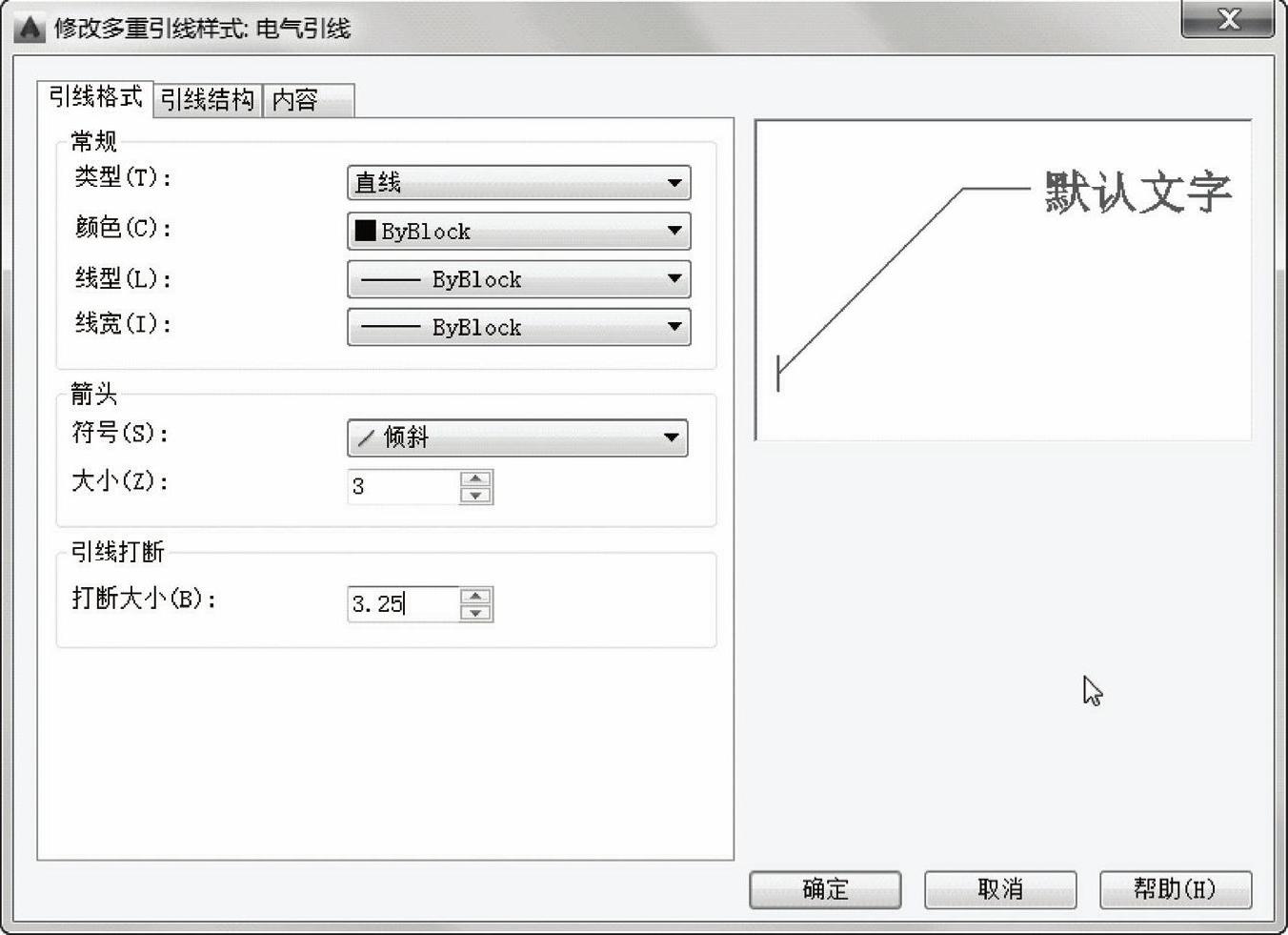

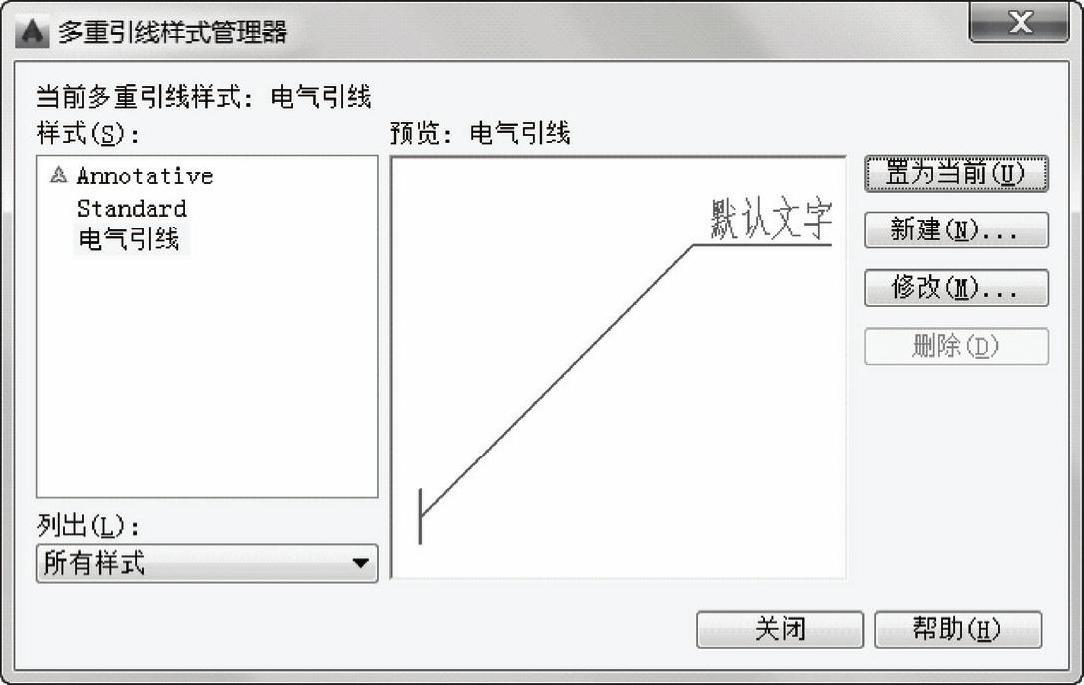

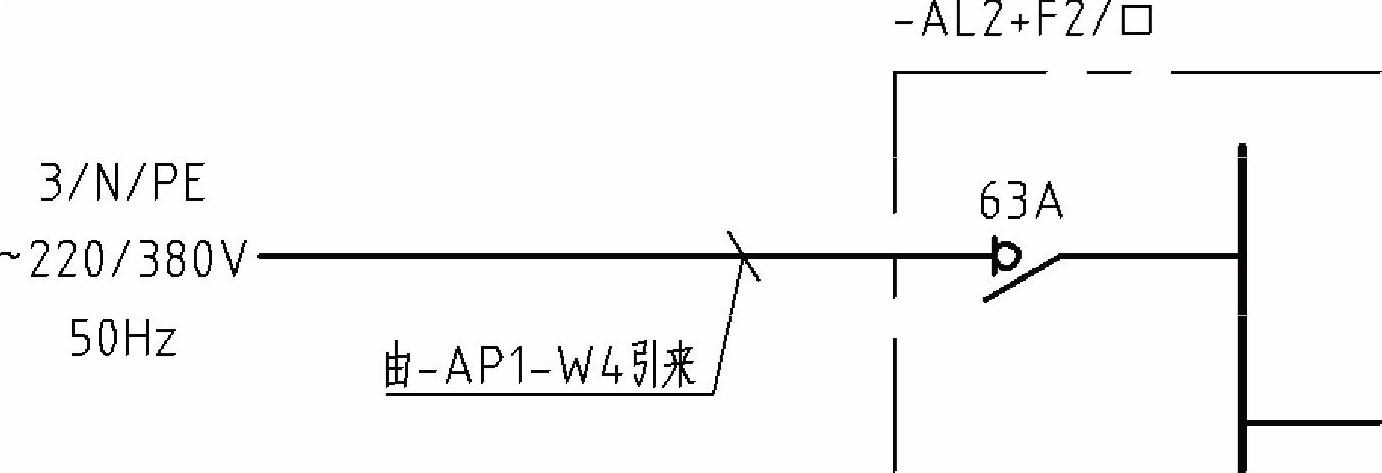

在本例中，读者还将学习如何定义多重引线样式，以及如何在电气图中创建电气引线注释。

本照明箱配电系统图的绘制步骤如下。

在“快速访问”工具栏中单击“新建”按钮，弹出“选择样板”对话框，从本书光盘配套材料中选择“图形样板”|“ZJDQ_建筑电气标准样板.dwt”图形样板，单击“打开”按钮。

在“快速访问”工具栏的“工作空间”下拉列表框中选择“草图与注释”工作空间选项，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“中实线”，所选的“中实线”层作为当前工作图层。

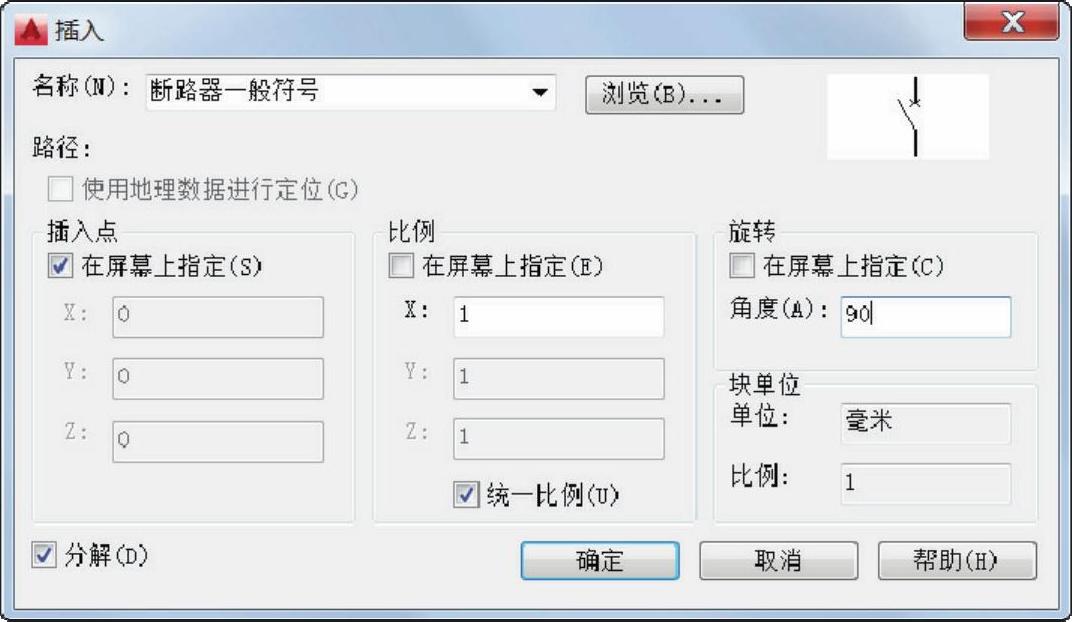

在功能区“默认”选项卡的“块”面板中单击“插入”按钮并选择“更多选项”命令，弹出“插入”对话框。从“名称”下拉列表框中选择“断路器一般符号”，在“插入点”选项组中确保勾选“在屏幕上指定”复选框，在“旋转”选项组中输入旋转角度为“90”，并勾选“分解”复选框，如图12-4所示，接着单击“确定”按钮，并在图形窗口中指定一点作为块的插入点，插入的断路器一般符号如图12-5所示。

图12-4 “插入”对话框

图12-5 插入的图形符号

在功能区“默认”选项卡的“修改”面板中单击“矩形阵列”按钮，选择刚插入的整个图形，按<Enter>键，功能区出现“阵列创建”上下文选项卡，从中进行图12-6所示的“阵列创建”上下文选项卡参数设置，然后单击“关闭阵列”按钮。

图12-6 “阵列创建”上下文选项卡

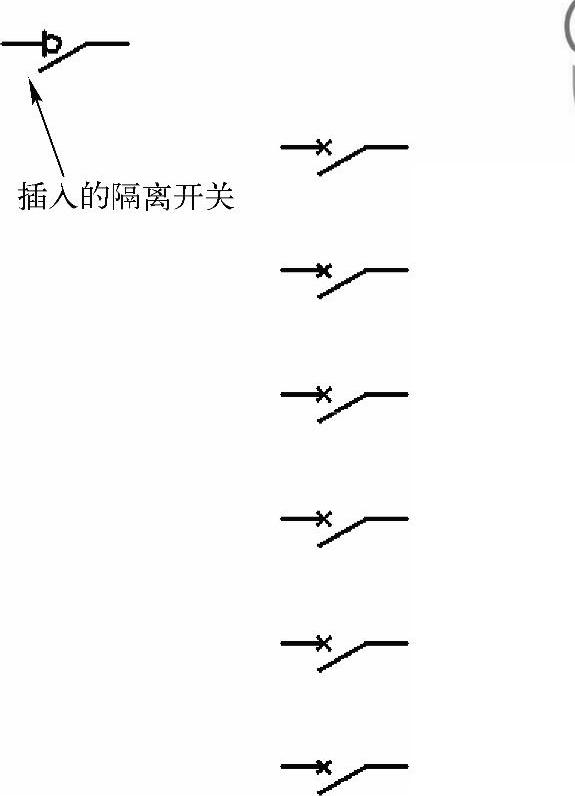

在功能区“默认”选项卡的“块”面板中单击“插入”按钮并选择“更多选项”命令，弹出“插入”对话框。从“名称”下拉列表框中选择“隔离开关”，在“插入点”选项组中确保勾选“在屏幕上指定”复选框，在“旋转”选项组中输入旋转角度为“90”，并勾选“分解”复选框，如图12-7所示，接着单击“确定”按钮，并在图形窗口的合适位置处指定一点作为块的插入点。完成插入的隔离开关图形符号如图12-8所示。

图12-7 “插入”对话框

图12-8 插入隔离开关图形符号

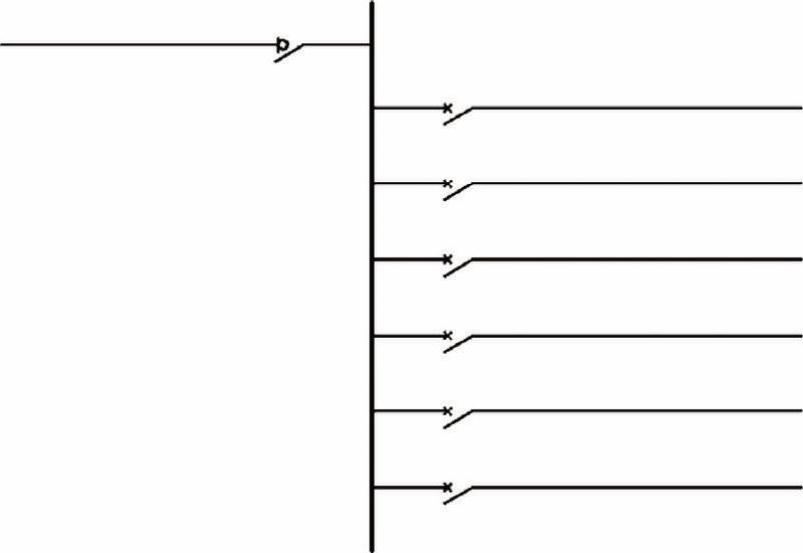

在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮，分别绘制线路连接线，如图12-9所示。在绘制相关线段时，可以巧用正交模式、对象捕捉模式和对象捕捉追踪模式。

打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“中粗实线”，以所选的“中粗实线”层作为新的当前工作图层。

在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮，绘制以单线表示的电气通路连接线，如图12-10所示。

图12-9 绘制相关直线段

图12-10 绘制电气通路连接线

打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“细点画线”，以所选的“细点画线”层作为新的当前工作图层。

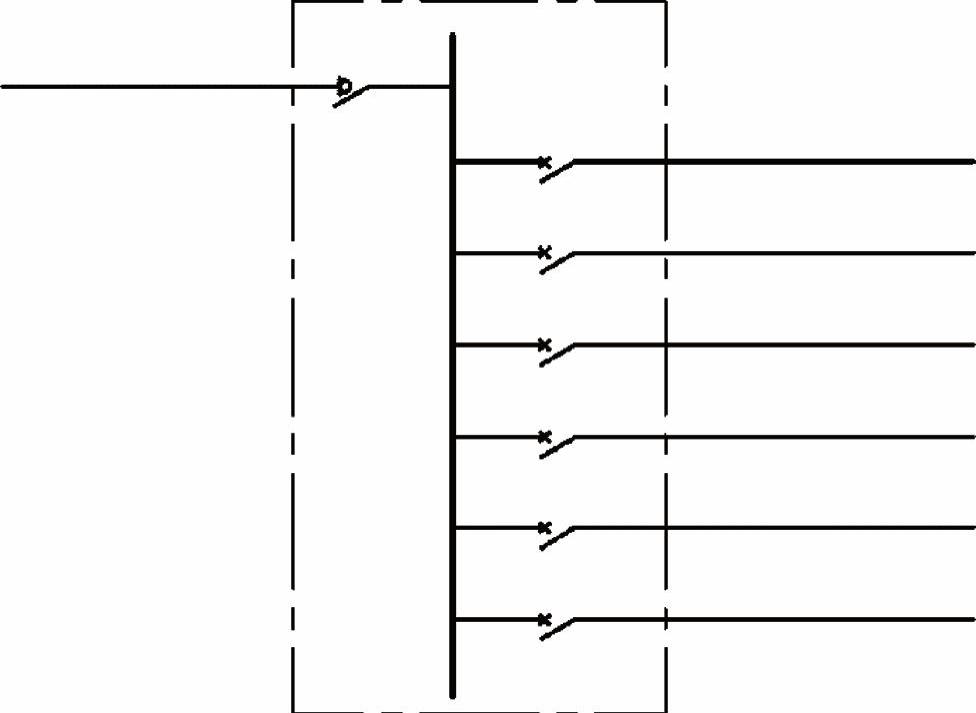

在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮，绘制图12-11所示的细点画线围框。

图12-11 绘制细点画线围框

打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“注释”，以所选的“注释”层作为新的当前工作图层。

在功能区“默认”选项卡中单击“注释”面板溢出按钮，接着从“注释”面板的溢出列表中将“电气文字3.5”文字样式设置为当前文字样式。

在功能区“默认”选项卡的“注释”面板中单击“多行文字”按钮，分别创建图12-12所示的文字注释或文字符号。

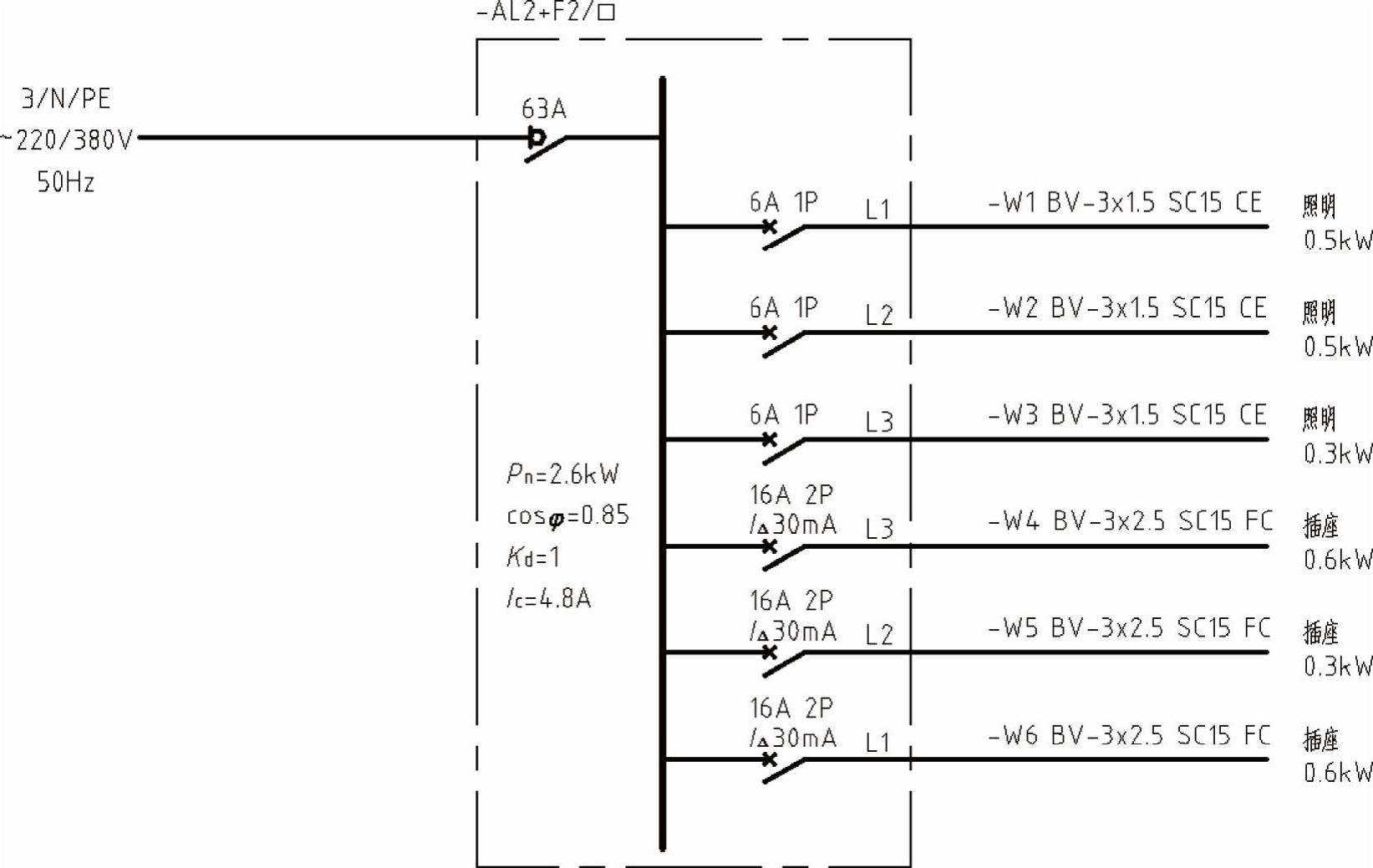

图12-12 创建文字注释或文字符号

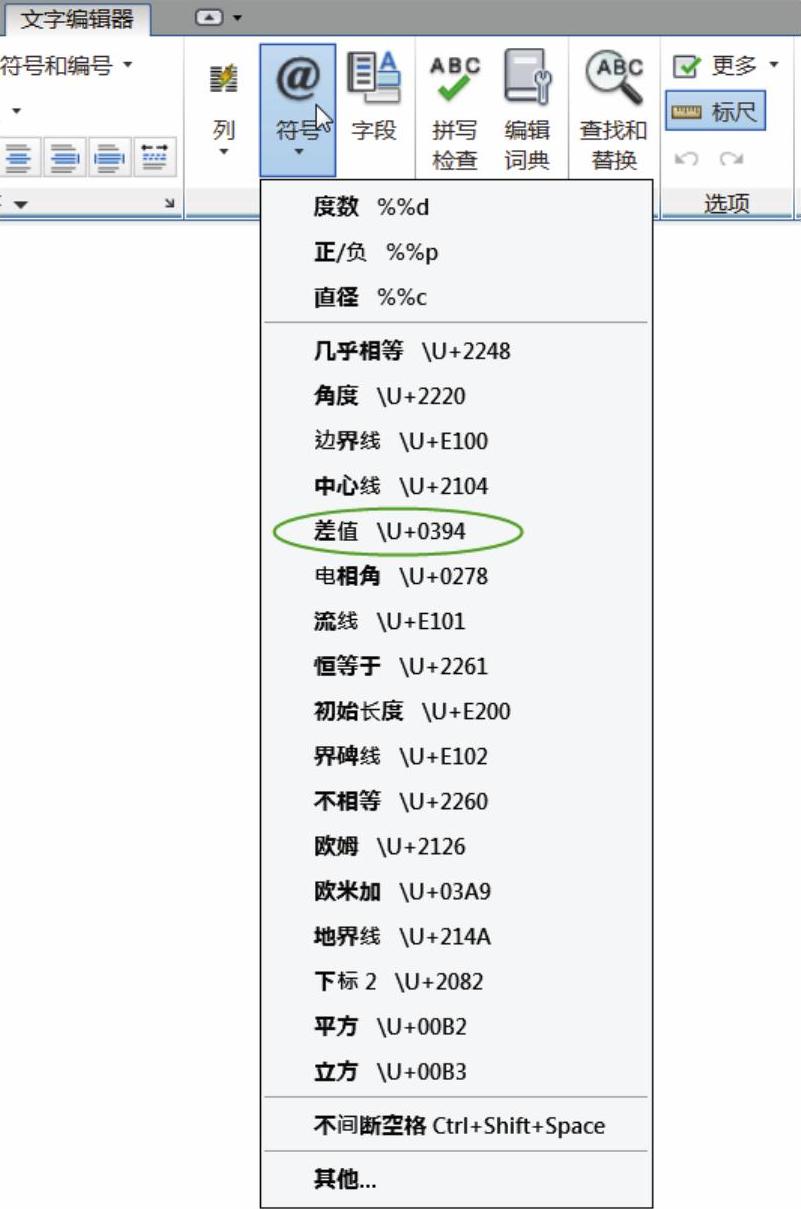

在创建多行文字的过程中，可以为多行文字中选定的某个或某组文字字符设置单独的文字格式、大小等。多行文字中出现的“□”和“Δ”字符可以采用插入“符号”的方式来获得。例如，要在多行文字中插入“Δ”，那么可以在“文字编辑器”上下文选项卡的“插入”面板中单击“符号”按钮，如图12-13所示，然后从“符号”下拉列表中选择“差值”，接着在输入框中选择刚插入的该符号，并在“文字编辑器”中将该符号的文字大小适当改小，以及更改该符号的字体格式（如选择“宋体”）。当然，“Δ”和“□”字符也可以通过“字符映射表”来找到，要使用“字符映射表”，则需要在单击“符号”按钮后选择“其他”选项，打开“字符映射表”对话框，如图12-14所示，指定合适的字体并从列表中选择所需的字符，接着单击对话框中的“选择”按钮，再单击“复制”按钮将该符号复制到剪切板，然后返回到AutoCAD当前活动窗口的文字输入状态，按<Ctrl+V>组合键便可以以粘贴方式输入该符号，同样根据需要单独修改该符号的字体格式、大小等。
