建筑电气制图的一般画法及注意事项
【摘要】：建筑电气制图图样的一般画法包含的内容如下。同一个工程项目所用的图纸幅面规格宜一致，所用的图形符号、文字符号、参照代号、术语、线型、字体、制图方式等也应一致。图样中本专业的汉字标注字高不宜小于3.5，主导专业工艺、功能用房的汉字标注字高不宜小于3.0，字母或数字标注字高不应小于2.5。主要设备表宜注明序号、名称、型号、规格、单位、数量，如图12-1所示。
（1）同一个工程项目所用的图纸幅面规格宜一致，所用的图形符号、文字符号、参照代号、术语、线型、字体、制图方式等也应一致。对于规模较大的建筑群或底部连体的建筑群，同一个工程项目可以是其中的一个子项目（一栋建筑物或上部独立的建筑物），图纸幅面规格应符合现行国家标准《房屋建筑制图统一标准》（GB/T 50001）中的有关规定，如执行有困难，同一个工程的图纸幅面规格不宜超过两种。
（2）图样中本专业的汉字标注字高不宜小于3.5，主导专业工艺、功能用房的汉字标注字高不宜小于3.0，字母或数字标注字高不应小于2.5。
（3）图样宜以图的形式表示，当设计依据、施工要求等在图样中无法以图表示时，应按这些规定进行文字说明：对于工程项目的共性问题，宜在设计说明里集中说明；对于图样中的局部问题，宜在本图样内说明。

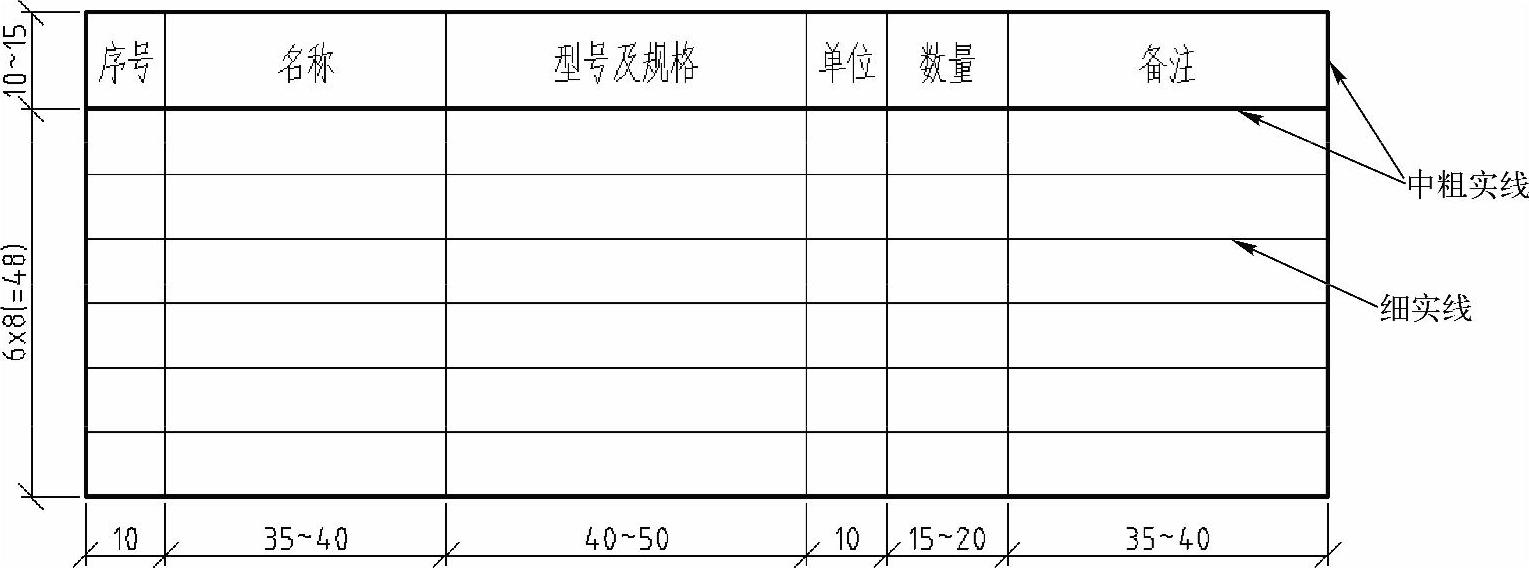

（4）主要设备表宜注明序号、名称、型号、规格、单位、数量，如图12-1所示。
图12-1 主要设备表绘制示例
（5）图形符号表宜注明序号、名称、图形符号、参照代号、备注等。建筑电气专业的主要设备表和图形符号表宜合并，可按图12-2所示的形式来绘制。
图12-2 主要设备、图形符号表的绘制示例
（6）电气设备及连接线缆、敷设路由等位置信息应以电气平面图为准，其安装高度统一标注不会引起混淆时，安装高度可在系统图、电气平面图、主要设备表或图形符号表的任一处标注。
