电缆配置图的绘制方法与注意事项

2023-06-20 理论教育版权反馈

【摘要】：电缆配置图应清晰地表示出各单元间的电缆。在绘制电缆配置图时，各单元用实线线框表示，并标注其相应的位置代号。图11-58 绘制连接线图11-58 绘制连接线单击“单行文字”按钮创建相关的单行文字，注意有些单行文字的旋转角度为0°，有些单行文字的旋转角度为90°，完成该步骤后的电缆配置图如图11-59所示。图11-59 完成的电缆配置图图11-59 完成的电缆配置图单击“保存”按钮保存文件，保存的文件名为“端子接线图.dwg”。

电缆配置图（配置表）表示单元之间外部电缆的配置、电缆的型号规格、起止单元以及电缆的敷设方式、路径等。电缆配置图应清晰地表示出各单元（如机柜、屏、台）间的电缆。在绘制电缆配置图时，各单元用实线线框表示，并标注其相应的位置代号。电缆配置表一般包括电缆号、电缆类型、连接点的参照（位置）代号及其他说明。

如果是专门为电缆敷设使用的，那么应该在电缆配置图（表）中给出电缆敷设所需的全部信息。

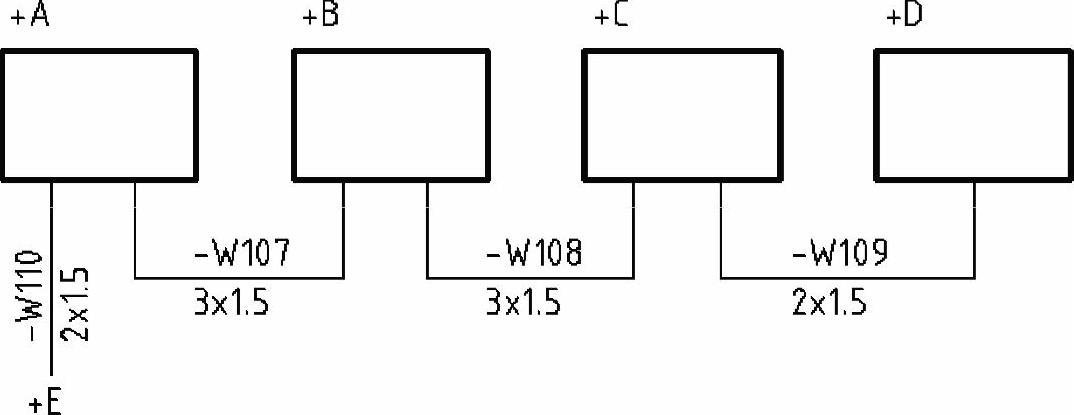

电缆配置图的绘制实例如图11-56所示，该实例表示的是4个单元间的电缆配置图。

图11-56 电缆配置图的绘制实例

该实例的具体绘制步骤如下。

在“快速访问”工具栏中单击“新建”按钮，弹出“选择样板”对话框，从随书光盘的“图形样板”文件夹中选择“ZJDQ_X.dwt”图形文件，单击“打开”按钮。

使用“草图与注释”工作空间，打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”，并在“注释”面板的“文字样式”下拉列表框中选择“电气文字5”文字样式作为当前文字样式。

在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮，在绘图区域中绘制一个水平边为30、竖直边为20的矩形。

命令：_rectang

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]： //在图形窗口中任意指定一点

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@30，20↙

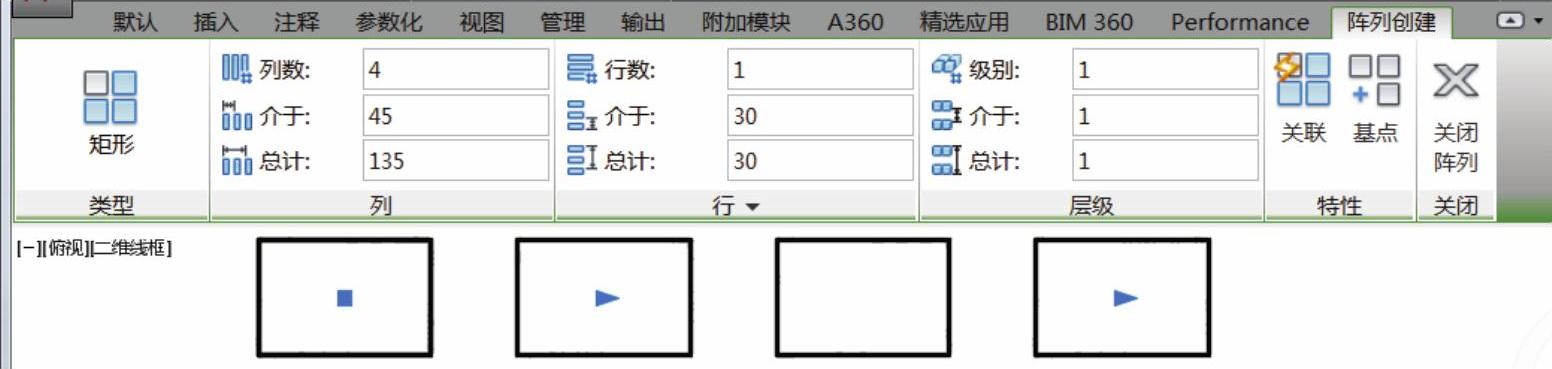

在“修改”面板中单击“矩形阵列”按钮，选择矩形并按<Enter>键，在“阵列创建”上下文选项卡中进行图11-57所示的设置，单击“关闭阵列”按钮。

图11-57 设置阵列创建参数

打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“细实线”。

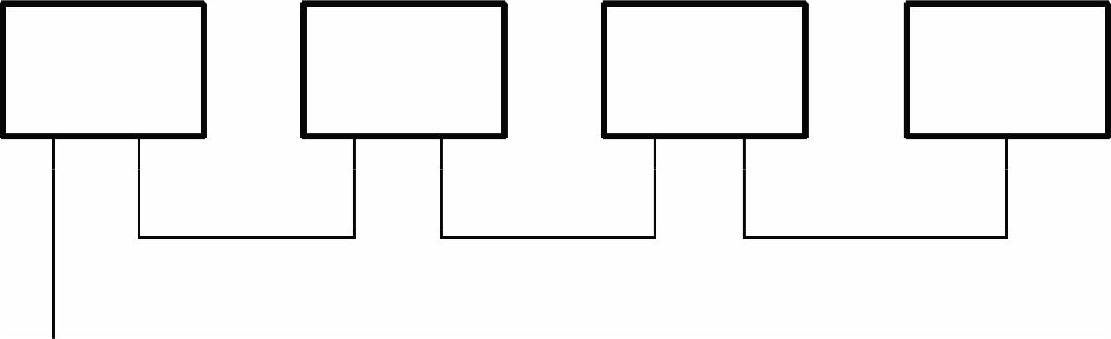

在“绘制”面板中单击“绘图”按钮，分别绘制相关的连接线，如图11-58所示。具体尺寸大概确定即可。

图11-58 绘制连接线

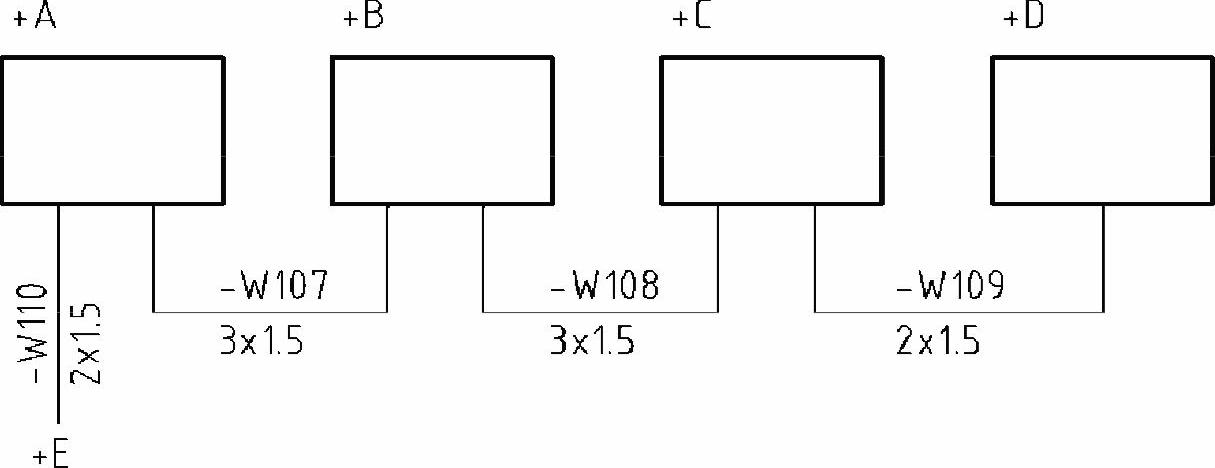

单击“单行文字”按钮创建相关的单行文字，注意有些单行文字的旋转角度为0°，有些单行文字的旋转角度为90°，完成该步骤后的电缆配置图如图11-59所示。用户也可以单击“多行文字”按钮来创建其中的某些文字注释。

图11-59 完成的电缆配置图

单击“保存”按钮保存文件，保存的文件名为“端子接线图.dwg”。
