如何绘制端子接线图？

2023-06-20 理论教育 版权反馈
【摘要】：图11-45 绘制端子接线图实例图11-45 绘制端子接线图实例在“快速访问”工具栏中单击“新建”按钮，弹出“选择样板”对话框，从随书光盘的“图形样板”文件夹中选择“ZJDQ_X.dwt”图形文件，单击“打开”按钮。如果要绘制带有远端标记的端子接线图，远端标记注写在连接线的中断处，如图11-54所示。有兴趣的读者可以分别练习如何绘制这两个端子接线图。保存文件，保存的文件名为“端子接线图.dwg”。

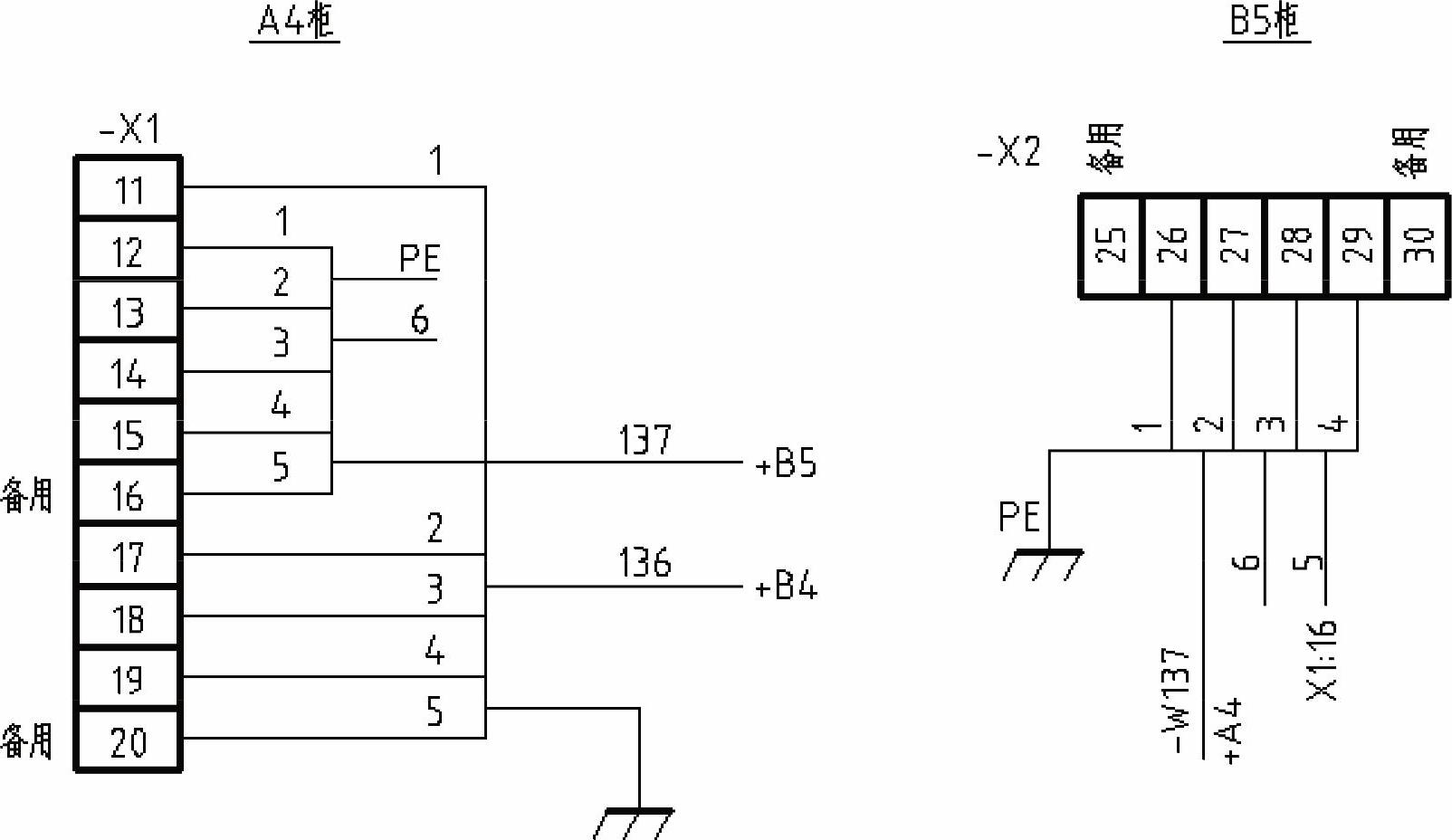

端子接线图用于表示成套装置或设备中的端子及其与外部导线的连接关系，而不包括单元或设备的内部连接，但是可以给出与之相关的电路图或单元接线图的图号。本实例要完成的端子接线图如图11-45所示，具体的操作步骤如下。


图11-45 绘制端子接线图实例

978-7-111-52170-9-Chapter11-118.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter11-119.jpg，弹出“选择样板”对话框，从随书光盘的“图形样板”文件夹中选择“ZJDQ_X.dwt”图形文件，单击“打开”按钮。

978-7-111-52170-9-Chapter11-120.jpg使用“草图与注释”工作空间，打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”，并在“注释”面板的“文字样式”下拉列表框中选择“电气文字3.5”文字样式作为当前文字样式。

978-7-111-52170-9-Chapter11-121.jpg在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter11-122.jpg，在绘图区域中绘制一个水平边为10、竖直边为6的矩形。

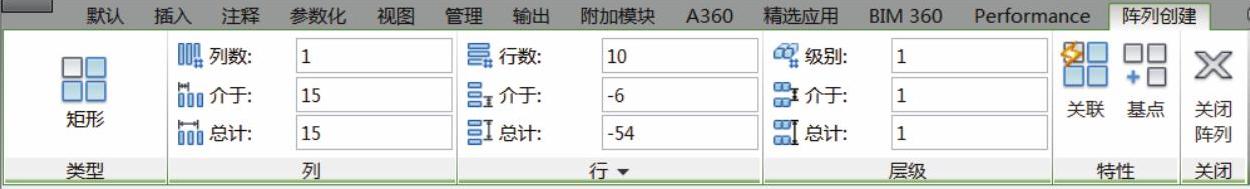

978-7-111-52170-9-Chapter11-123.jpg在“修改”面板中单击“矩形阵列”按钮978-7-111-52170-9-Chapter11-124.jpg，选择矩形并按<Enter>键，在“阵列创建”上下文选项卡中设置图11-46所示的设置，单击“关闭阵列”按钮978-7-111-52170-9-Chapter11-125.jpg，阵列结果如图11-47所示。


图11-46 设置矩形阵列参数1

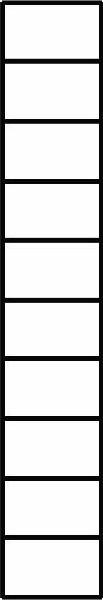

图11-47 阵列结果

978-7-111-52170-9-Chapter11-128.jpg在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter11-129.jpg，在绘图区域中的适当位置处绘制一个水平边为6、竖直边为10的矩形。

978-7-111-52170-9-Chapter11-130.jpg在“修改”面板中单击“矩形阵列”按钮978-7-111-52170-9-Chapter11-131.jpg，选择上步刚绘制的矩形并按<Enter>键，在“阵列创建”上下文选项卡中进行图11-48所示的设置，单击“关闭阵列”按钮978-7-111-52170-9-Chapter11-132.jpg。


图11-48 设置矩形阵列参数2

978-7-111-52170-9-Chapter11-134.jpg打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“细实线”。

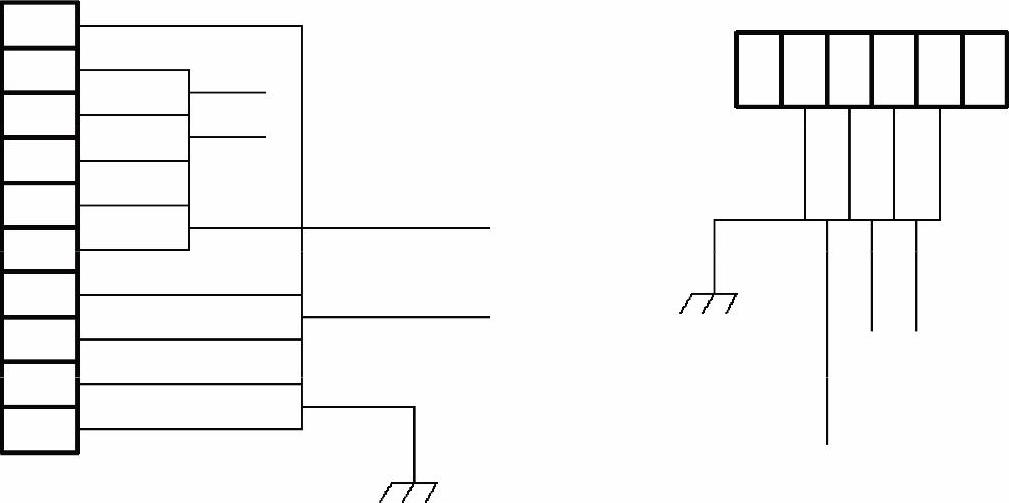

978-7-111-52170-9-Chapter11-135.jpg在“绘制”面板中单击“绘图”按钮978-7-111-52170-9-Chapter11-136.jpg，在接线图中绘制相应的连接线和图形符号，如图11-49所示。


图11-49 绘制相关的连接线等

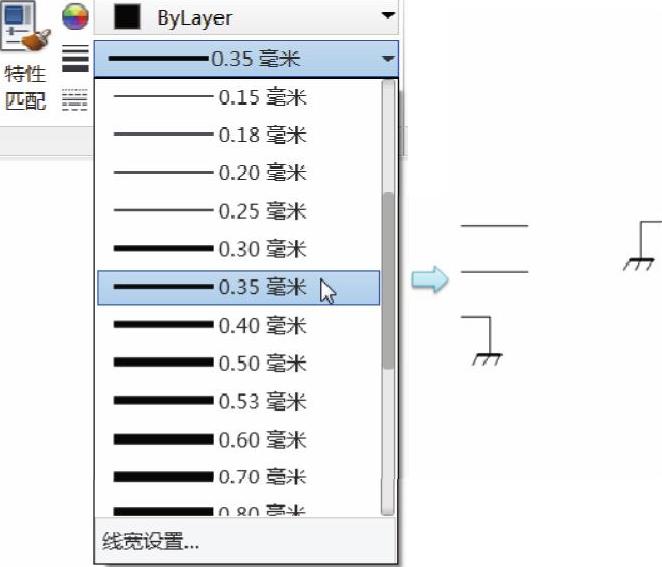

978-7-111-52170-9-Chapter11-138.jpg选择图11-50所示的两段线段作为要修改的线段，打开功能区“默认”选项卡的“特性”面板，从“线宽”下拉列表框中选择“0.35毫米”以将所选线段的线宽改粗为“0.35毫米”，如图11-51所示。


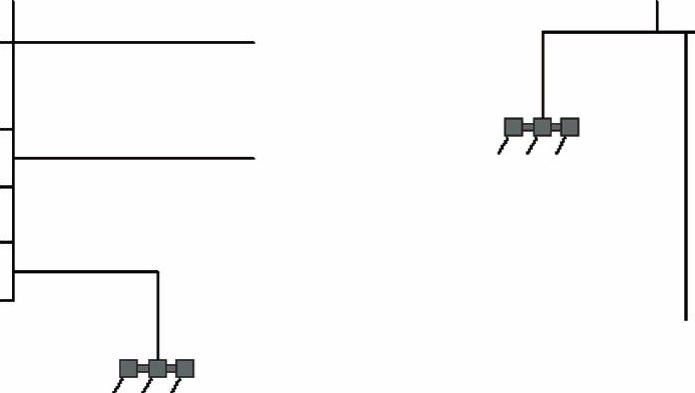

图11-50 选择要修改的线段


图11-51 修改选定线段的线宽

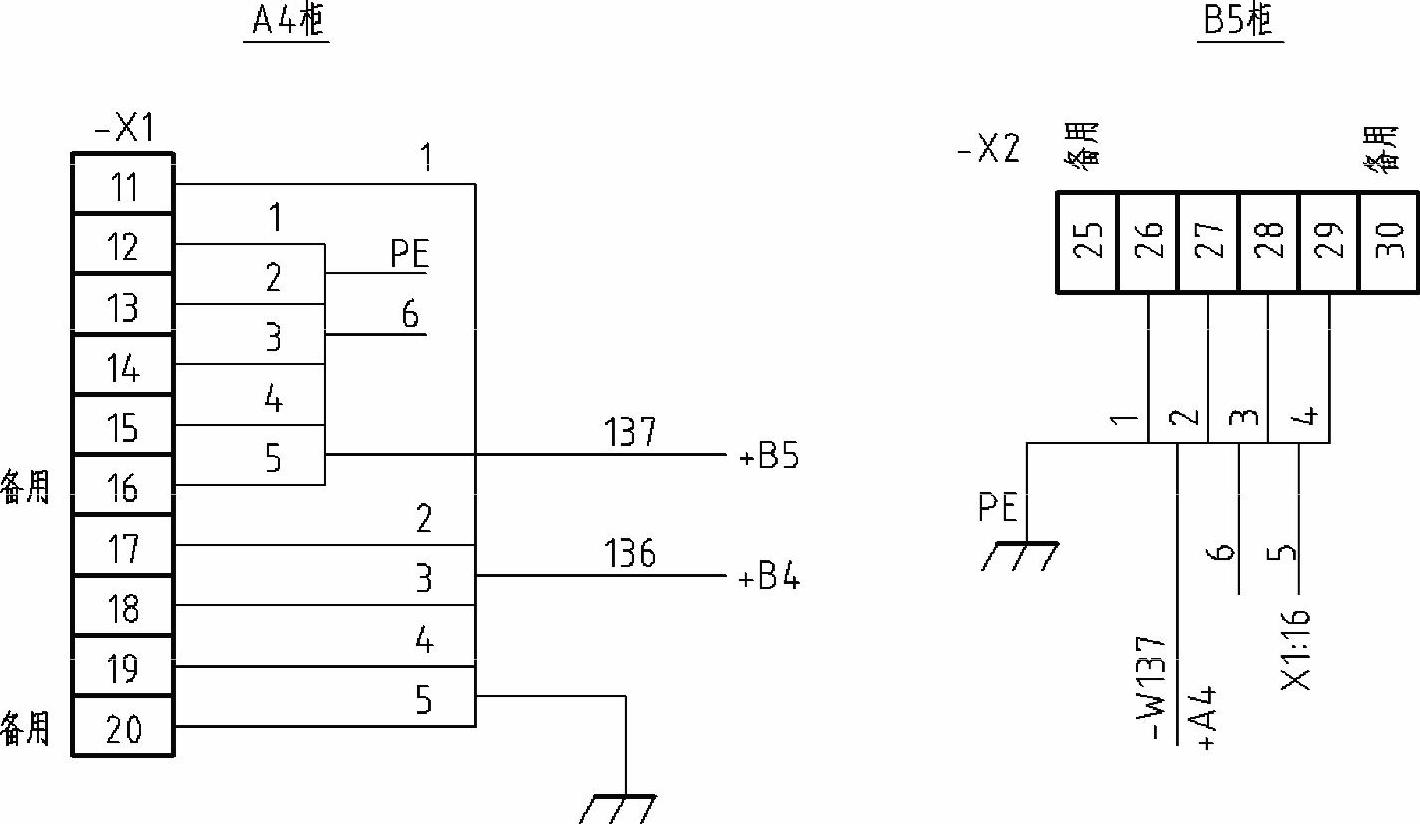

978-7-111-52170-9-Chapter11-141.jpg单击“单行文字”按钮978-7-111-52170-9-Chapter11-142.jpg创建相关的单行文字，注意有些单行文字的旋转角度为0°，有些单行文字的旋转角度为90°，完成该步骤后的接线图如图11-52所示。用户也可以单击“多行文字”按钮978-7-111-52170-9-Chapter11-143.jpg来创建其中的某些文字注释。


图11-52 添加文字注释

978-7-111-52170-9-Chapter11-145.jpg在“绘制”面板中单击“绘图”按钮978-7-111-52170-9-Chapter11-146.jpg，分别在“A4柜”和“B5柜”文字注释的下方各绘制一条短直线段，如图11-53所示。


图11-53 绘制两条下横线（短直线段）

978-7-111-52170-9-Chapter11-148.jpg保存文件，保存的文件名为“端子接线图.dwg”。

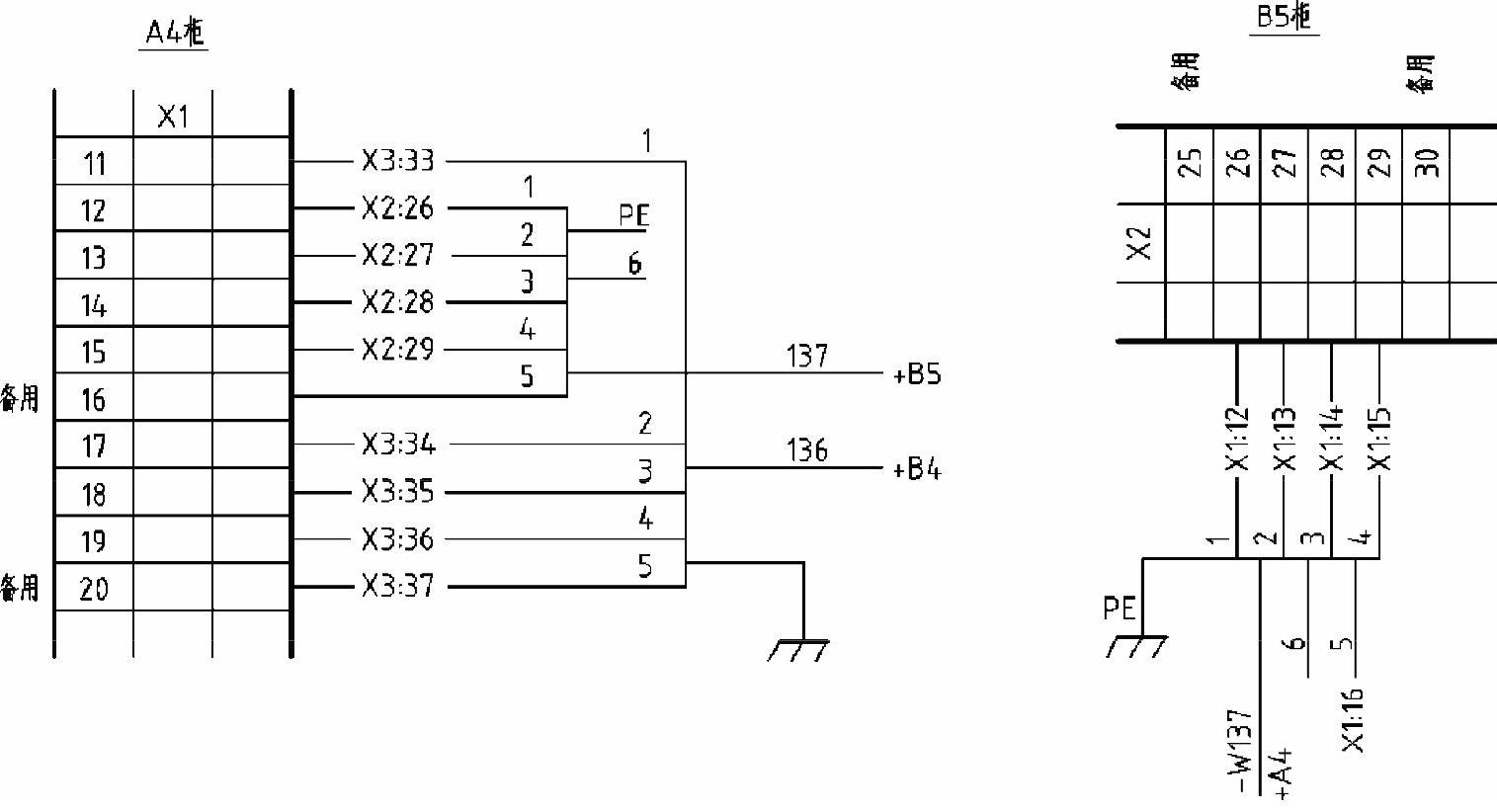

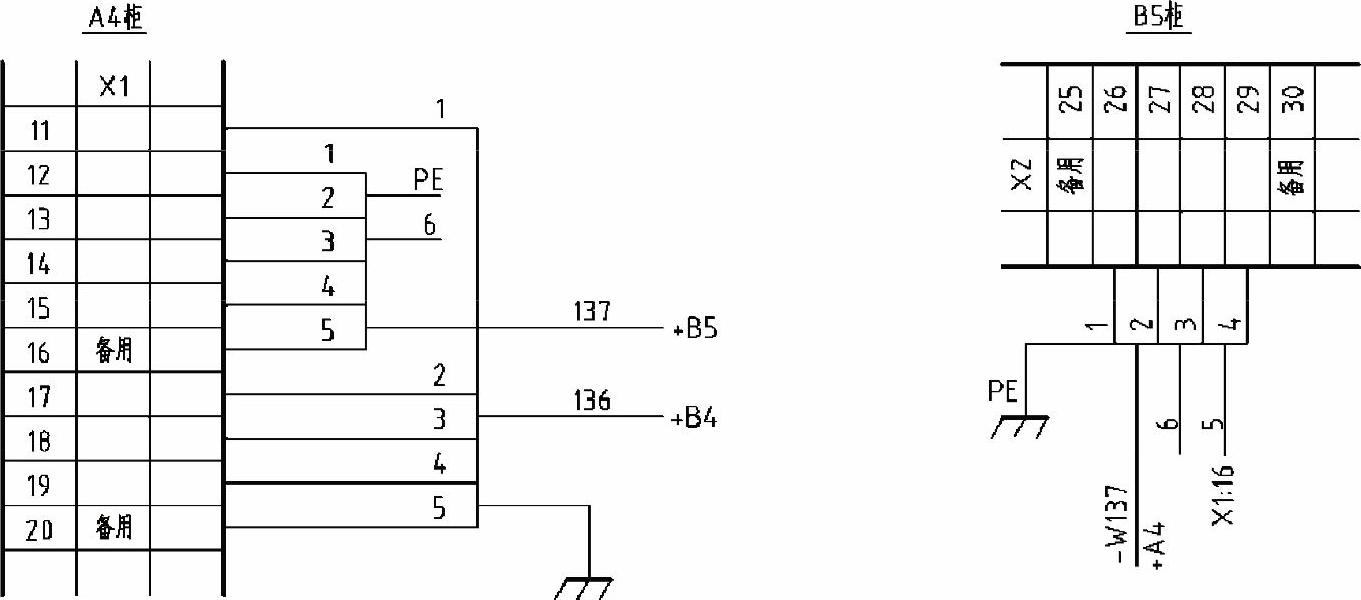

如果要绘制带有远端标记的端子接线图，远端标记注写在连接线的中断处，如图11-54所示。而带有本地标记的端子接线图可以参照图11-55进行绘制。有兴趣的读者可以分别练习如何绘制这两个端子接线图。


图11-54 绘制带有远端标记的端子接线图


图11-55 绘制带有本地标记的端子接线图
