下面以图11-33所示的互连接线图为例，该互连接线图采用单线表示。

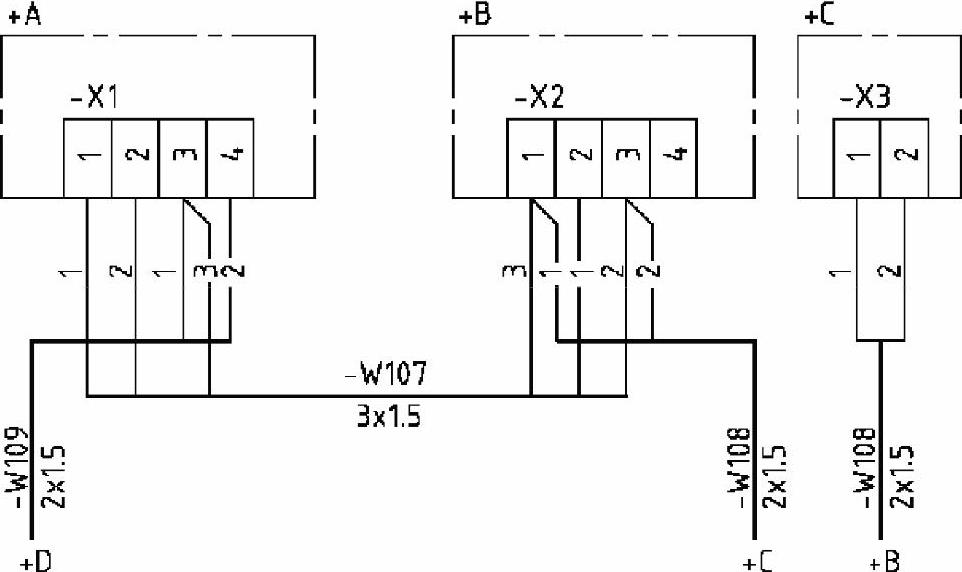

图11-33 互连接线图绘制范例

本范例具体的绘制步骤如下。

978-7-111-52170-9-Chapter11-80.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter11-81.jpg，弹出“选择样板”对话框，从随书光盘的“图形样板”文件夹中选择“ZJDQ_X.dwt”图形文件，单击“打开”按钮。

978-7-111-52170-9-Chapter11-82.jpg使用“草图与注释”工作空间，打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“细实线”，并在“注释”面板的“文字样式”下拉列表框中选择“电气文字3.5”文字样式作为当前文字样式。

978-7-111-52170-9-Chapter11-83.jpg在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter11-84.jpg，在绘图区域中绘制一个水平边为6、竖直边为10的矩形。

978-7-111-52170-9-Chapter11-85.jpg在“修改”面板中单击“矩形阵列”按钮978-7-111-52170-9-Chapter11-86.jpg，选择矩形并按<Enter>键，在“阵列创建”上下文选项卡中进行如图11-34所示的设置，单击“关闭阵列”按钮978-7-111-52170-9-Chapter11-87.jpg。


图11-34 设置矩形阵列创建参数

978-7-111-52170-9-Chapter11-89.jpg在“修改”面板中单击“复制”按钮978-7-111-52170-9-Chapter11-90.jpg，在矩形阵列图形的右侧再创建图11-35所示的两组副本。


图11-35 复制图形

978-7-111-52170-9-Chapter11-92.jpg在“注释”面板中单击“单行文字”按钮978-7-111-52170-9-Chapter11-93.jpg，接着指定文字的起点，并指定文字的旋转角度为“90”，输入“1”，按<Enter>键直到完成创建一个单行文字，并将该单行文字移动调整到图11-36所示的第一个框内。

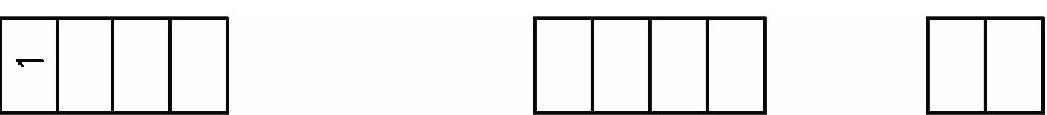

图11-36 在框内完成一个单行文字

978-7-111-52170-9-Chapter11-95.jpg使用同样的方法创建在框内创建其他单行文字。也可以通过“复制”按钮978-7-111-52170-9-Chapter11-96.jpg以及修改选定文本的方法来完成，如图11-37所示。


图11-37 在现有框内创建其他单行文字

978-7-111-52170-9-Chapter11-98.jpg在“绘制”面板中单击“绘图”按钮978-7-111-52170-9-Chapter11-99.jpg，绘制图11-38所示的连接线。

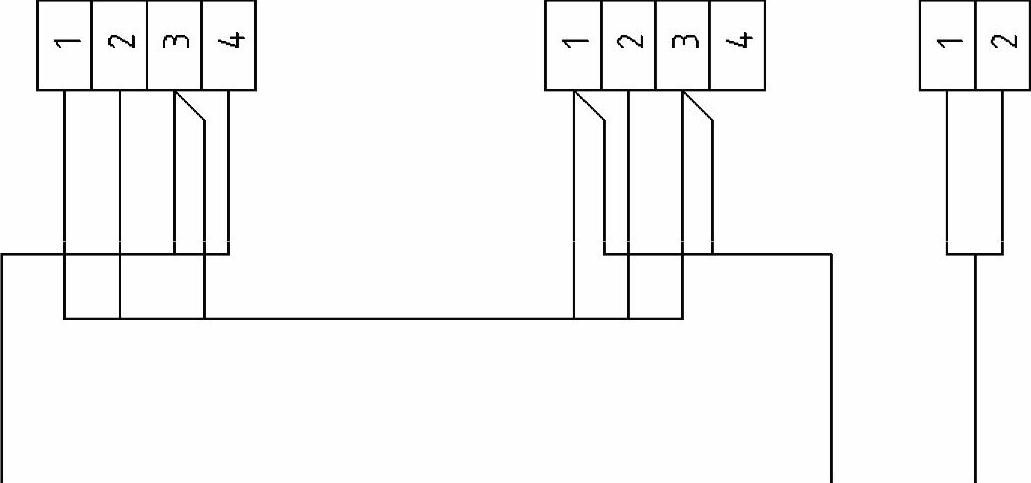

图11-38 绘制连接线

978-7-111-52170-9-Chapter11-101.jpg在“图层”面板的“图层”下拉列表框中选择“细点画线”层，接着在“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter11-102.jpg，分别绘制3个以细点画线显示的围框矩形，之后可以修改该细点画线的线型比例（通过“特性”选项板），结果如图11-39所示。

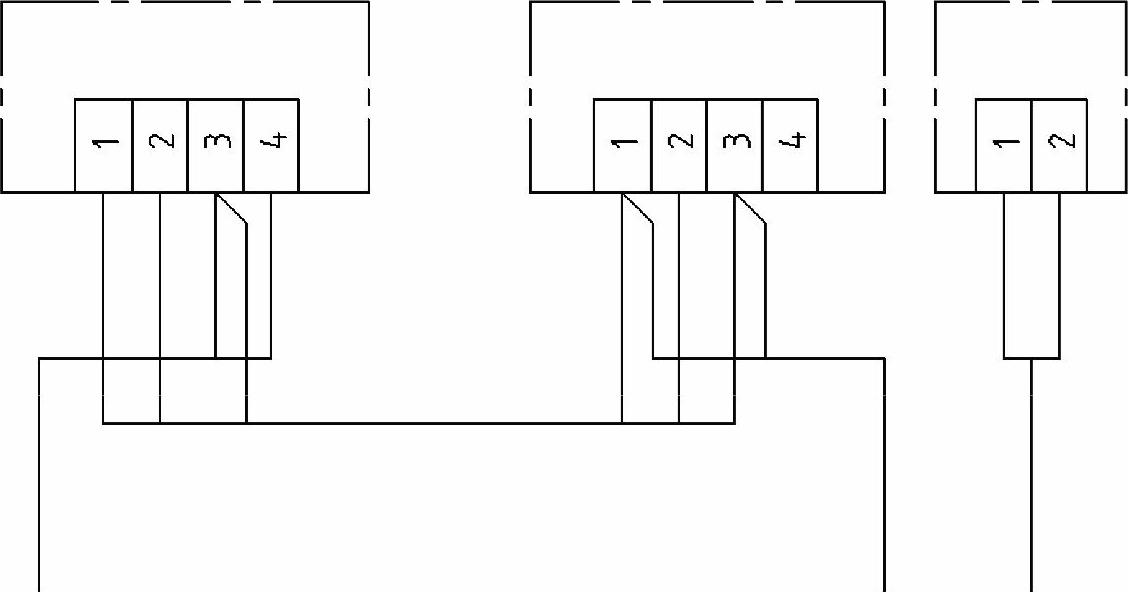

图11-39 绘制3个围框

978-7-111-52170-9-Chapter11-104.jpg在“图层”面板的“图层”下拉列表框中选择“细实线”层或“注释”层。

978-7-111-52170-9-Chapter11-105.jpg单击“单行文字”按钮978-7-111-52170-9-Chapter11-106.jpg创建相关的单行文字，注意有些单行文字的旋转角度为0°，有些单行文字的旋转角度为90°，完成相关文字标记的接线图如图11-40所示。


图11-40 完成相关文字注释标记

978-7-111-52170-9-Chapter11-108.jpg在“修改”面板中单击“打断”按钮978-7-111-52170-9-Chapter11-109.jpg，在图11-41所示的位置处选择要打断的对象（该选择单击位置将默认为要打断的第1点），接着指定第2点，从而在两点之间打断选定的对象，如图11-42所示。

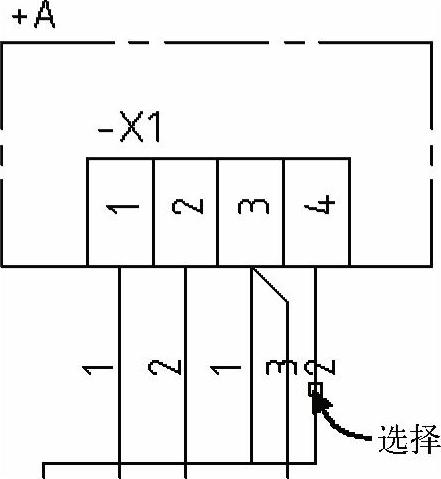

图11-41 选择要打断的对象

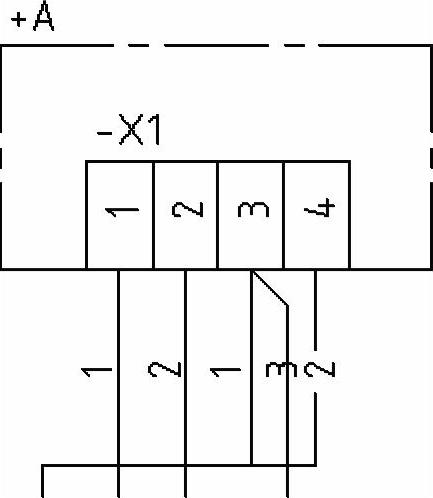

图11-42 在两点之间打断对象

978-7-111-52170-9-Chapter11-112.jpg使用同样的方法，打断其他线段，结果如图11-43所示。

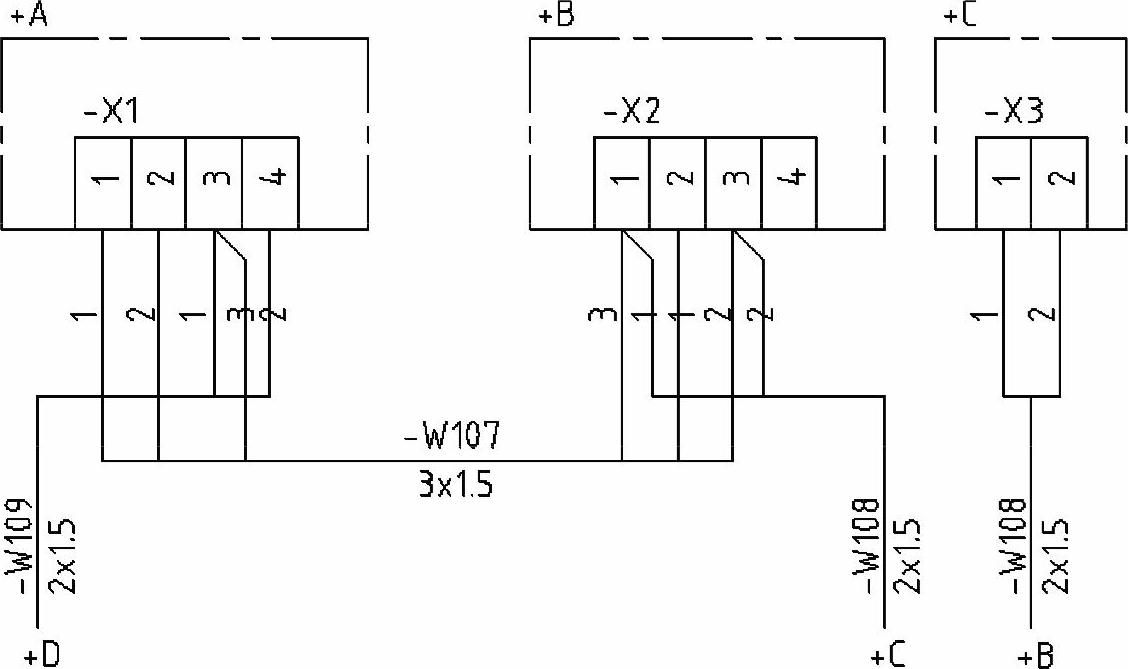

图11-43 打断其他线段

978-7-111-52170-9-Chapter11-114.jpg如果有要求，可以将单线条部分加粗（改为粗实线），如图11-44所示。

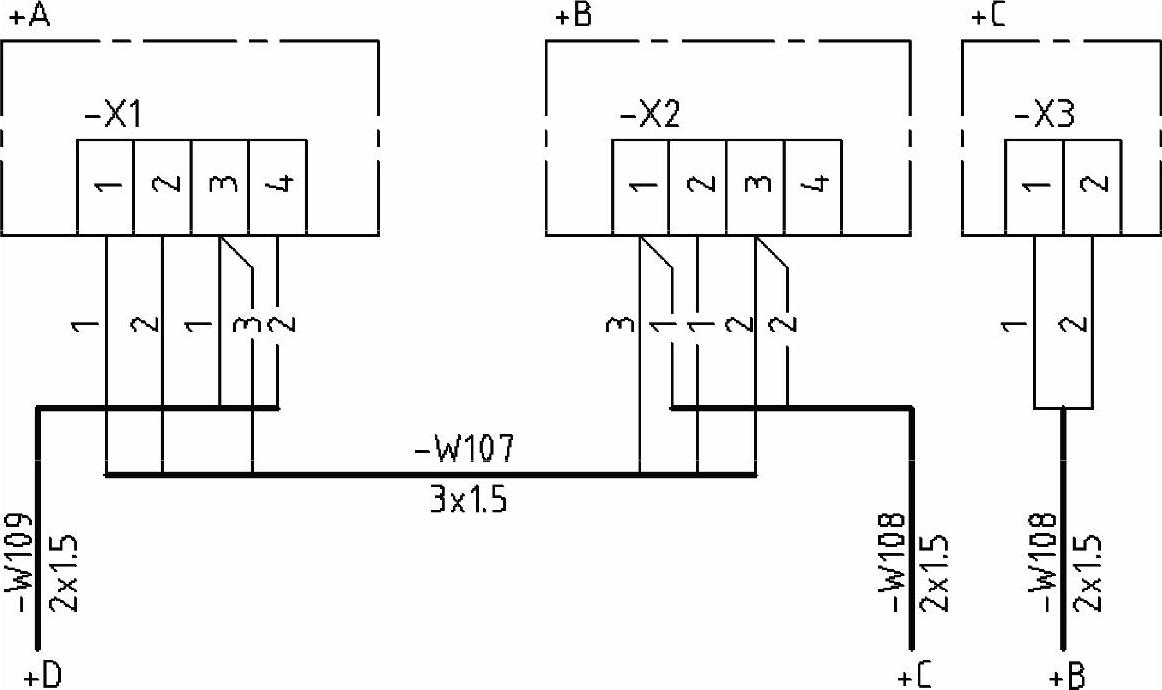

图11-44 将单线条表示的部分加粗

978-7-111-52170-9-Chapter11-116.jpg保存文件，保存的文件名为“互连接线图.dwg”。
