使用连续线画法的单元接线图制作技巧

2023-06-20 理论教育 版权反馈
【摘要】：图11-8 用连续线画法的单元接线图本范例具体的绘制步骤如下。图11-15 “插入”对话框图11-15 “插入”对话框图11-16 插入电阻器图形图11-16 插入电阻器图形在“修改”面板中单击“延伸”按钮，将电阻器两端的引线延伸至相应的端子引出线处，并将电阻器两端的引线改为细实线，结果如图11-17所示。图11-17 处理电阻器连接线图11-17 处理电阻器连接线图11-18 绘制一个小矩形图11-18 绘制一个小矩形在“修改”面板中单击“复制”按钮，根据命令行提示进行以下操作。

本节介绍一个在AutoCAD 2016中用连续线画法的单元接线图，完成的该单元接线图如图11-8所示。从该单元接线图来看，该单元包括4个项目，其中项目21和项目22采用简化外形绘制，项目13为电阻，项目X为端子排，这两个项目（项目13和项目X）采用一般图形符号，各项目的端子代号分别标注在各端子符号旁。

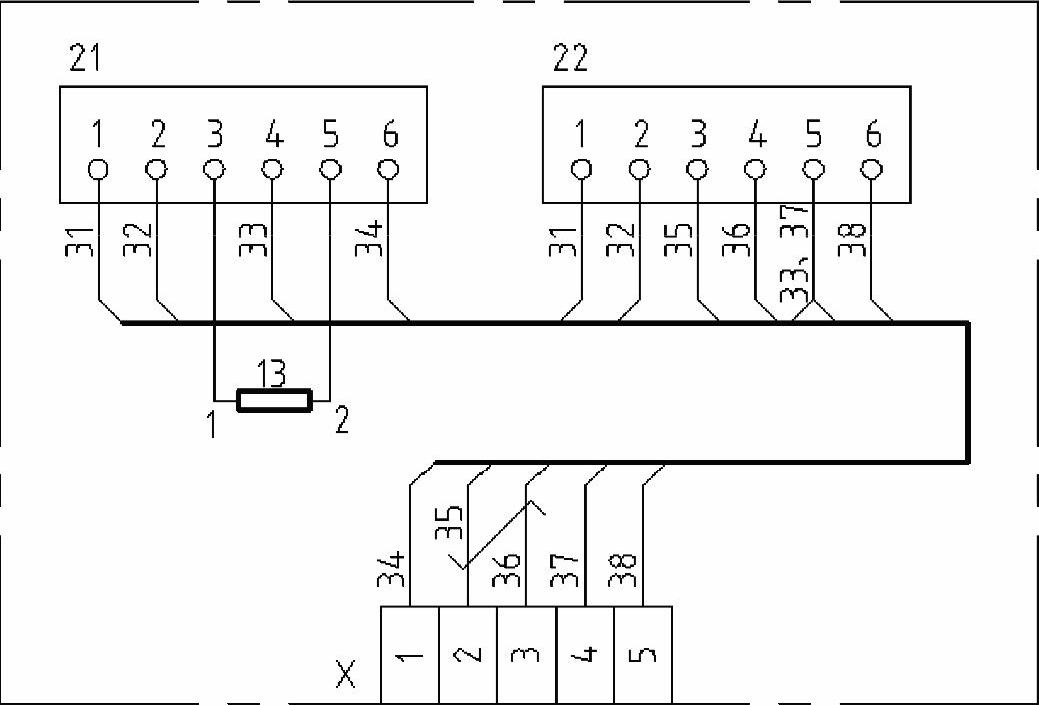

图11-8 用连续线画法的单元接线图

本范例具体的绘制步骤如下。

978-7-111-52170-9-Chapter11-9.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter11-10.jpg，弹出“选择样板”对话框，从随书光盘的“图形样板”文件夹中选择“ZJDQ_X.dwt”图形文件，单击“打开”按钮。

978-7-111-52170-9-Chapter11-11.jpg使用“草图与注释”工作空间，打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“细实线”，并在“注释”面板的“文字样式”下拉列表框中选择“电气文字3.5”文字样式作为当前文字样式。

978-7-111-52170-9-Chapter11-12.jpg在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter11-13.jpg，在图形窗口中任意指定一点作为矩形的第一个角点，接着输入“@-38，-12”定义第二个角点，从而绘制图11-9所示的一个矩形。

978-7-111-52170-9-Chapter11-14.jpg在“绘图”面板中单击“圆心、半径”按钮978-7-111-52170-9-Chapter11-15.jpg，指定圆心位置相对坐标为“@4，3.5”，接着指定圆的半径为“1”，绘制的第一个小圆如图11-10所示。

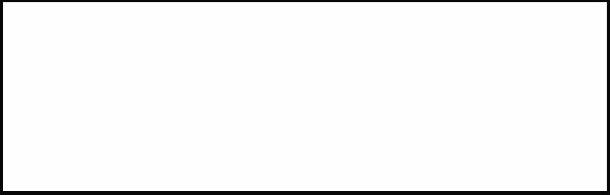

图11-9 绘制一个矩形

图11-10 绘制一个小圆

978-7-111-52170-9-Chapter11-21.jpg在“注释”面板中单击“多行文字”按钮978-7-111-52170-9-Chapter11-22.jpg，分别绘制图11-12所示的端子标识。

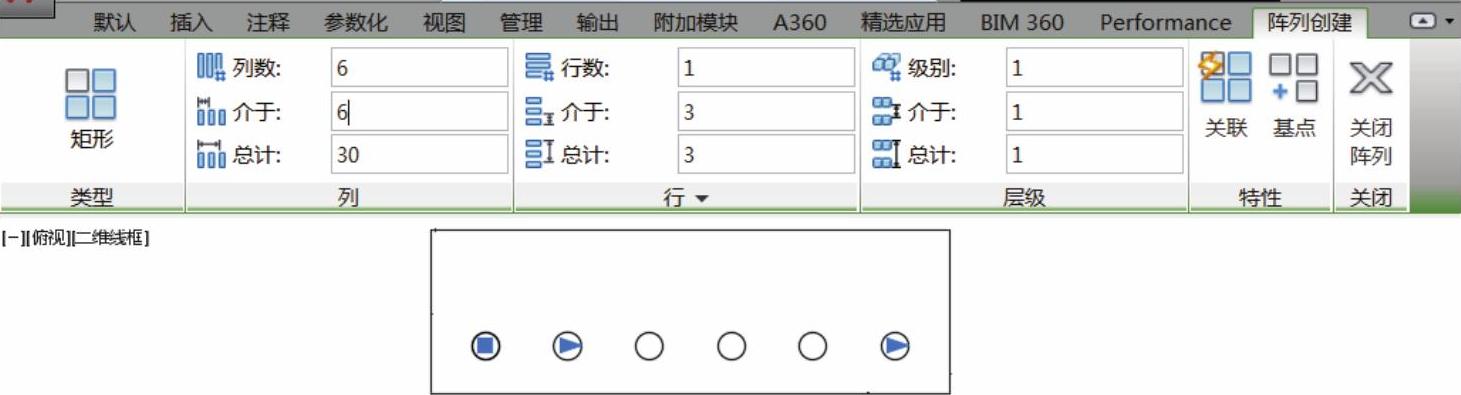

图11-11 在“阵列创建”上下文选项卡中进行相关设置

978-7-111-52170-9-Chapter11-24.jpg在“修改”面板中单击“复制”按钮978-7-111-52170-9-Chapter11-25.jpg，选择刚绘制的全部图形并按<Enter>键，接着分别指定基点和第二点，从而创建其复制副本以定义项目22，如图11-13所示。

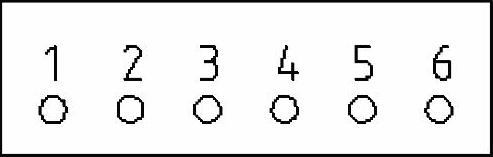

图11-12 为项目11添加端子标识

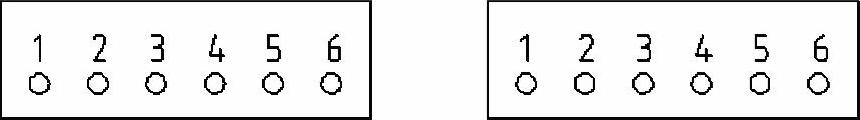

图11-13 定义项目22

978-7-111-52170-9-Chapter11-28.jpg在“绘制”面板中单击“绘图”按钮978-7-111-52170-9-Chapter11-29.jpg，绘制相关的部分连接线，如图11-14所示（图中特意给出了标注尺寸）。

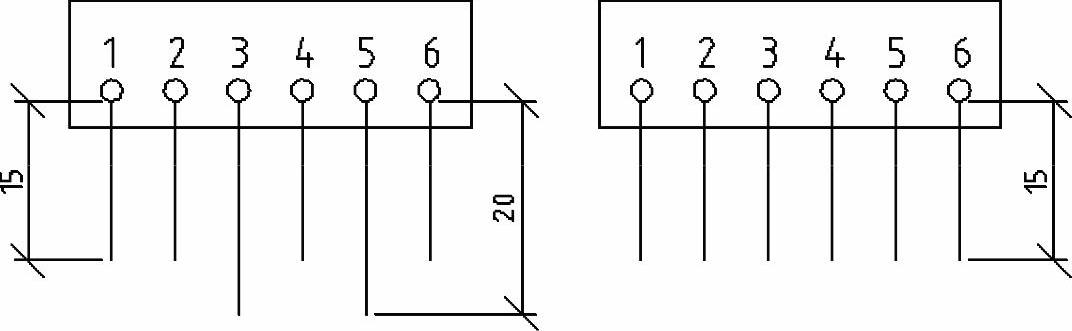

图11-14 绘制部分连接线

978-7-111-52170-9-Chapter11-31.jpg在“块”面板中单击“插入”按钮978-7-111-52170-9-Chapter11-32.jpg并选择“更多选项”命令，弹出“插入”对话框，从“名称”下拉列表框中选择“电阻器一般符号”块名，在“插入点”选项组中确保勾选“在屏幕上指定”复选框，并勾选“分解”复选框，如图11-15所示，单击“确定”按钮，然后指定块插入点，并可以适当调整该电阻器图形符号的放置位置，结果如图11-16所示。

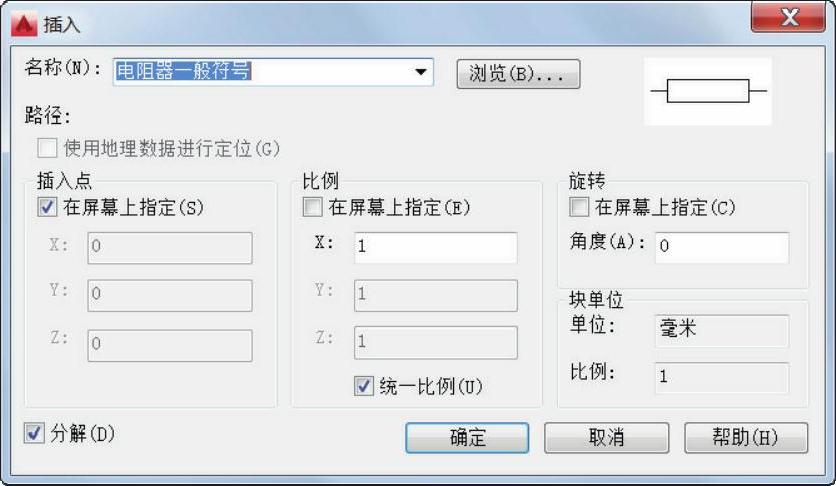

图11-15 “插入”对话框


图11-16 插入电阻器图形

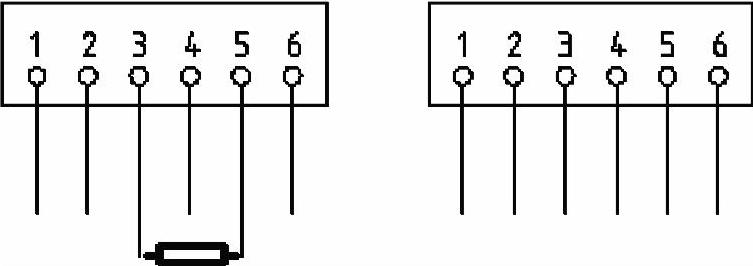

978-7-111-52170-9-Chapter11-35.jpg在“修改”面板中单击“延伸”按钮978-7-111-52170-9-Chapter11-36.jpg，将电阻器两端的引线延伸至相应的端子引出线处，并将电阻器两端的引线改为细实线，结果如图11-17所示。

978-7-111-52170-9-Chapter11-37.jpg在“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter11-38.jpg，在现有项目图形的下方合适位置处绘制一个水平边为6、竖直边为10的矩形，如图11-18所示。

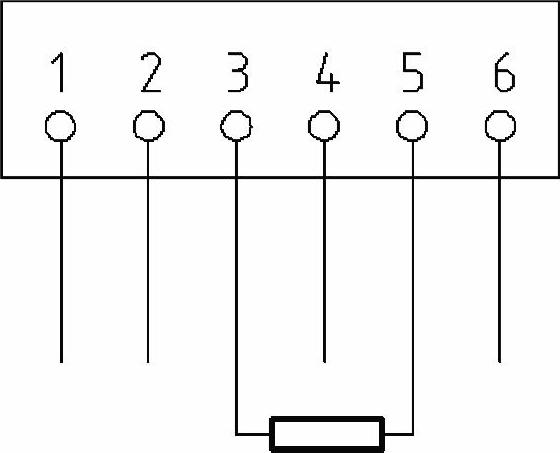

图11-17 处理电阻器连接线


图11-18 绘制一个小矩形

978-7-111-52170-9-Chapter11-41.jpg在“修改”面板中单击“复制”按钮978-7-111-52170-9-Chapter11-42.jpg，根据命令行提示进行以下操作。

命令：_copy

选择对象：指定对角点：找到1个 //选择刚绘制的小矩形

选择对象：↙

当前设置：复制模式=单个

指定基点或[位移（D）/模式（O）/多个（M）]<位移>： //选择该小矩形的左下角点

指定第二个点或[阵列（A）]<使用第一个点作为位移>：A↙

输入要进行阵列的项目数：5↙

指定第二个点或[布满（F）]：@6，0↙

该步骤的操作结果如图11-19所示。

978-7-111-52170-9-Chapter11-43.jpg在“注释”面板中单击“单行文字”按钮978-7-111-52170-9-Chapter11-44.jpg，接着指定文字的起点，并指定文字的旋转角度为“90”，输入“1”，按<Enter>键直到完成创建一个单行文字，并将该单行文字移动调整到图11-20所示的第一个框内。

978-7-111-52170-9-Chapter11-45.jpg使用同样的方法，创建其他几个单行文字，如图11-21所示。其他的这几个单行文字也可以先多次复制第一个单行文字，然后再修改其文字。

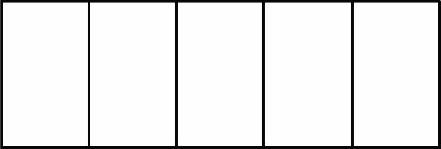

图11-19 复制操作结果


图11-20 添加一个单行文字

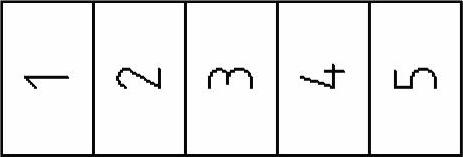

图11-21 完成其他单行文字

978-7-111-52170-9-Chapter11-49.jpg在“绘制”面板中单击“绘图”按钮978-7-111-52170-9-Chapter11-50.jpg，绘制图11-22所示的部分连接线。这些连接线的长度可暂时设置为“15”。

978-7-111-52170-9-Chapter11-51.jpg在“绘制”面板中单击“绘图”按钮978-7-111-52170-9-Chapter11-52.jpg，绘制所需的单线条，并将这些单线条由细实线改为粗实线，如图11-23所示。

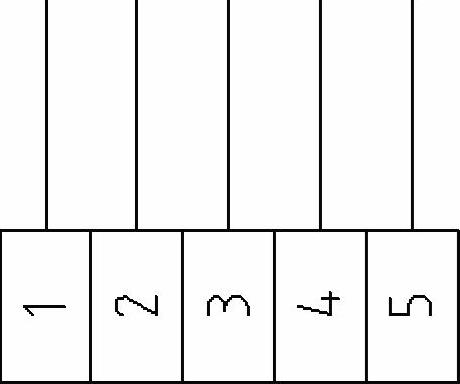

图11-22 绘制部分连接线


图11-23 绘制单线的连接线

978-7-111-52170-9-Chapter11-55.jpg在“修改”面板中单击“倒角”按钮978-7-111-52170-9-Chapter11-56.jpg，接着在命令提示下分别选择“多个”选项、“修剪”选项和“距离”选项进行相关的设置，其中通过“修剪”选项以设置采用“不修剪”模式，通过“距离”选项将倒角的第一个距离和第二个距离均设置为“2.5”，然后分别选择相关的直线进行倒角，初步倒角的效果如图11-24所示。

978-7-111-52170-9-Chapter11-57.jpg在“修改”面板中单击“修剪”按钮978-7-111-52170-9-Chapter11-58.jpg，将图形修剪成图11-25所示的图形。

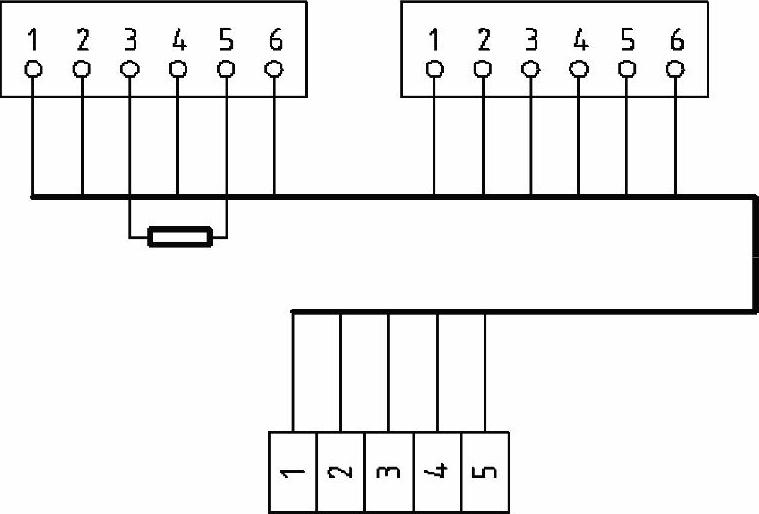

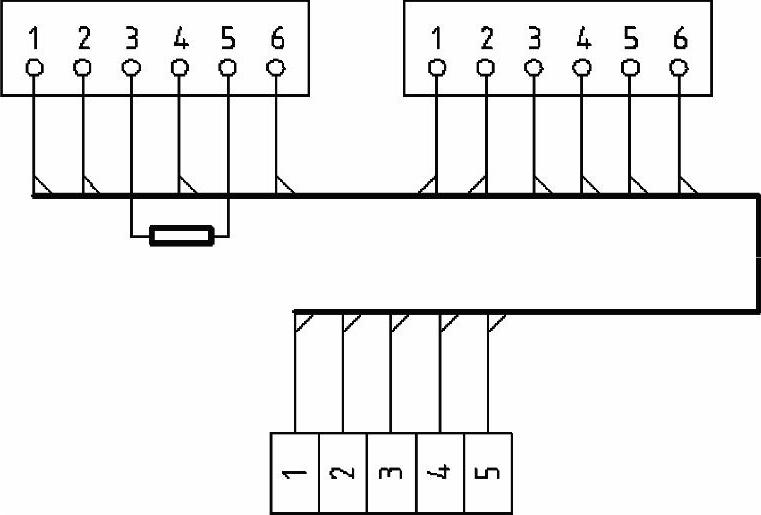

图11-24 创建相关倒角

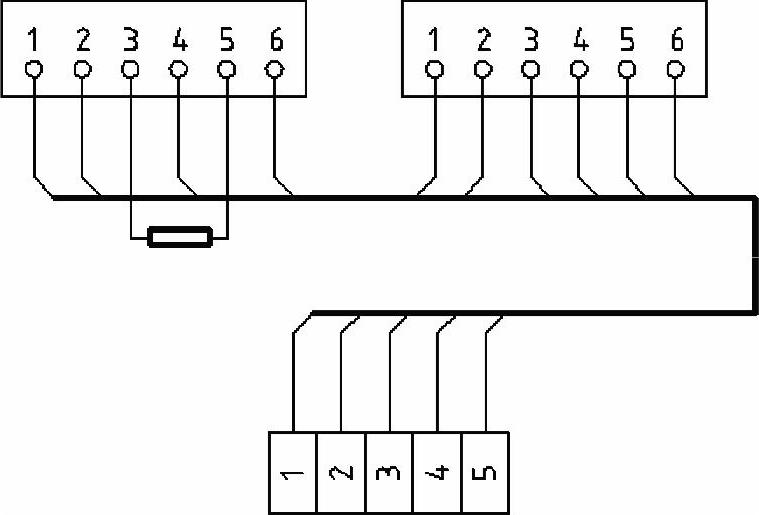

图11-25 修剪图形的效果

978-7-111-52170-9-Chapter11-61.jpg在“绘制”面板中单击“绘图”按钮978-7-111-52170-9-Chapter11-62.jpg，补充绘制相关的直线段，结果如图11-26所示。

978-7-111-52170-9-Chapter11-63.jpg在“注释”面板中单击“单行文字”按钮978-7-111-52170-9-Chapter11-64.jpg，接着指定文字的起点，并指定文字的旋转角度为“90”，创建所需的单行文字，如图11-27所示。

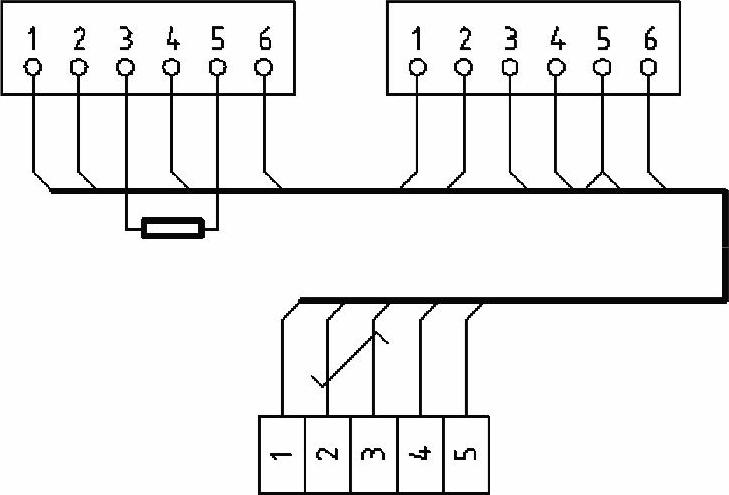

图11-26 绘制相关直线段


图11-27 绘制所需的单行文字

978-7-111-52170-9-Chapter11-67.jpg在“注释”面板中单击“单行文字”按钮978-7-111-52170-9-Chapter11-68.jpg继续创建相关的单行文字，该步骤创建的单行文字的旋转角度均为“0”，如图11-28所示。

978-7-111-52170-9-Chapter11-69.jpg在“图层”面板的“图层”下拉列表框中选择“细点画线”层，接着在“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter11-70.jpg，绘制一个以细点画线显示的围框矩形，可以修改该细点画线的线型比例（通过“特性”选项板），绘制好该围框的单元接线图如图11-29所示。

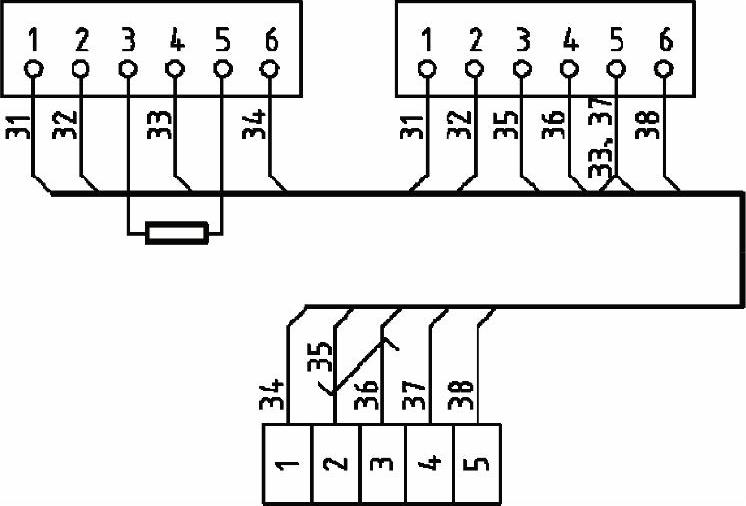

图11-28 绘制相关的单行文字


图11-29 绘制围框

说明：如果觉得电阻标识与粗实线显示的单线线条靠得比较近，那么可以在“修改”面板中单击“拉伸”按钮978-7-111-52170-9-Chapter11-73.jpg，将电阻图形符号及其标识往下拉伸移动适当的位置即可。

978-7-111-52170-9-Chapter11-74.jpg保存文件，保存的文件名为“用连续线画法的单元接线图.dwg”。
