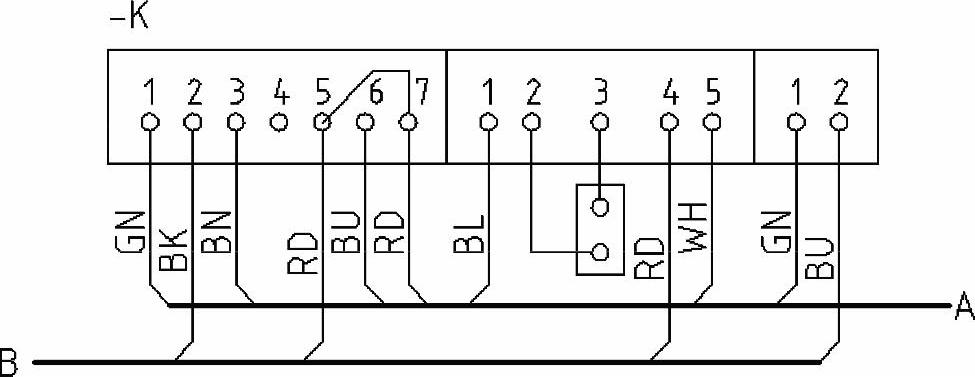

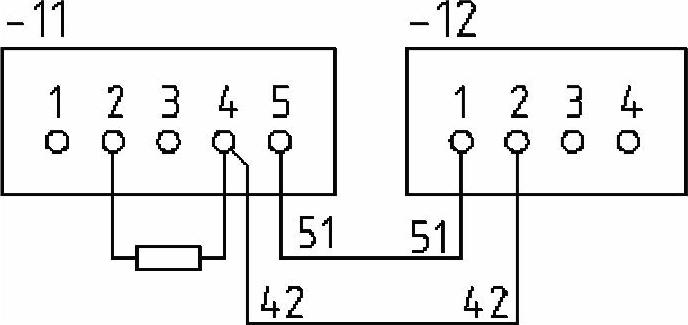

【摘要】：接线图的一般表示方法主要包括项目与端子组合的一般表示方法、端子的表示方法、电缆及其组成线芯的表示方法、导线的表示方法、导线的标记等。图11-5 连续线表示法图11-4 多芯电缆表示方法示例4.导线的表示方法接线图中的导线表示方法可以有连续线表示法和中断线表示法。

接线图的一般表示方法主要包括项目与端子组合的一般表示方法、端子的表示方法、电缆及其组成线芯的表示方法、导线的表示方法、导线的标记等。

1.项目与端子组合的一般表示方法

在接线图中，诸如元器件、部件、组件、成套装置等项目的布局应采用位置布局法，其基本原则是接线图上的元件布局位置与其实际相对位置相同，但无须按比例布置。

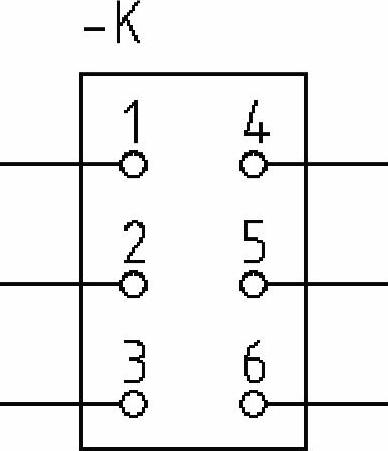

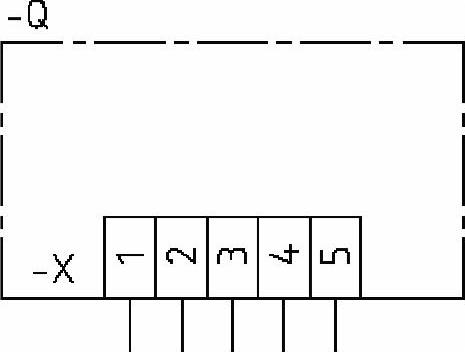

接线图中的项目一般采用简化外形符号（如正方形、矩形、圆形等）表示，某些引接线比较简单的元件（如电容、电阻、熔断器、信号灯等）可以用其一般图形符号表示。简化外形符号通常可以用细实线绘制，如图11-1所示。在某些情况下，简化外形可用点画线围框，但是应该用细实线绘制有引接线的围框边，如图11-2所示。

图11-1 简化外形符号绘制

图11-2 围框接线表示示例

在接线图中，项目符号旁一般标注有参照代号，通常只标注产品面参照代号和位置面参照代号，在图11-1中，“-K”是产品面参照代号，而在图11-2中，“-Q”和“-X”同样是产品面参照代号。

2.端子的表示方法

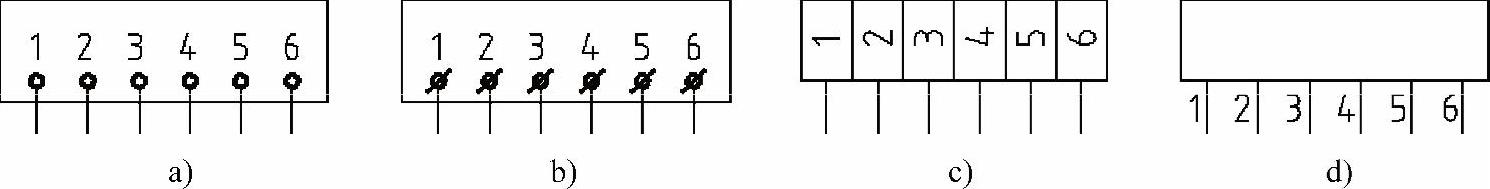

在电气接线图中，凡是需要用连接线连接的连接点均可称为端子，端子一般用图形符号和端子代号表示。端子的一般符号为小圆圈，如图11-3a所示；对于可拆卸的端子，则在端子一般符号上加画一短斜线来表示，如图11-3b所示；允许用方框符号表示端子，此时画法如图11-3c所示；另外，还可以采用省略端子符号的项目或分立元件中端子的画法，如图11-3d所示。

图11-3 端子的表示方法

a）用圆形符号表示固定端子 b）可拆卸端子画法 c）用方形符号表示端子 d）省略端子符号的项目或分立元件中端子

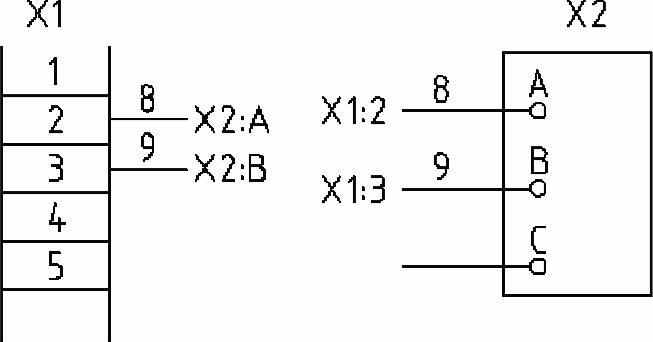

端子代号应注写在端子符号的附近，其注写方向均以标题栏的看图方向为端子代号的正方向。端子板上的端子代号注写在表示端子的小矩形框内时，应以小矩形框的长边为水平方向注写。其他省略端子符号的端子代号注写在端子引出线附近，且以标题栏的正方向作为端子代号注写的正方向。当端子接线图采用中断画法时，为了表明一个端子与其他端子的连接关系，除了要注写本端子的代号（端子自身的代号称为本端标记）外，还需要注写与之相连的另一端的代号（称为远端代号），远端代号注写在连接线的中断处。

可以省略端子符号的几种情形如下。

（1）当用简化的外形轮廓表示端子所在项目时，简化的外形轮廓已经确切地表示了端子所在的位置，则可以省略端子符号。

（2）带有围框的项目或每个引脚都有独立编号的分立元器件，在不致引起误解时，可以省略端子符号。

（3）某些只有两个接线端的小型元件（如电阻器、电容器等），它们的引出线默认为元件的接线端子，则可省略端子符号。

（4）项目中有专门用于接线的端子板，此时每个连续排列的小矩形可被认为是一个端子，与端子板连接的连线，画至每个小矩形短边的边线上，如图11-3c所示。

3.电缆及其组成线芯的表示方法(https://www.chuimin.cn)

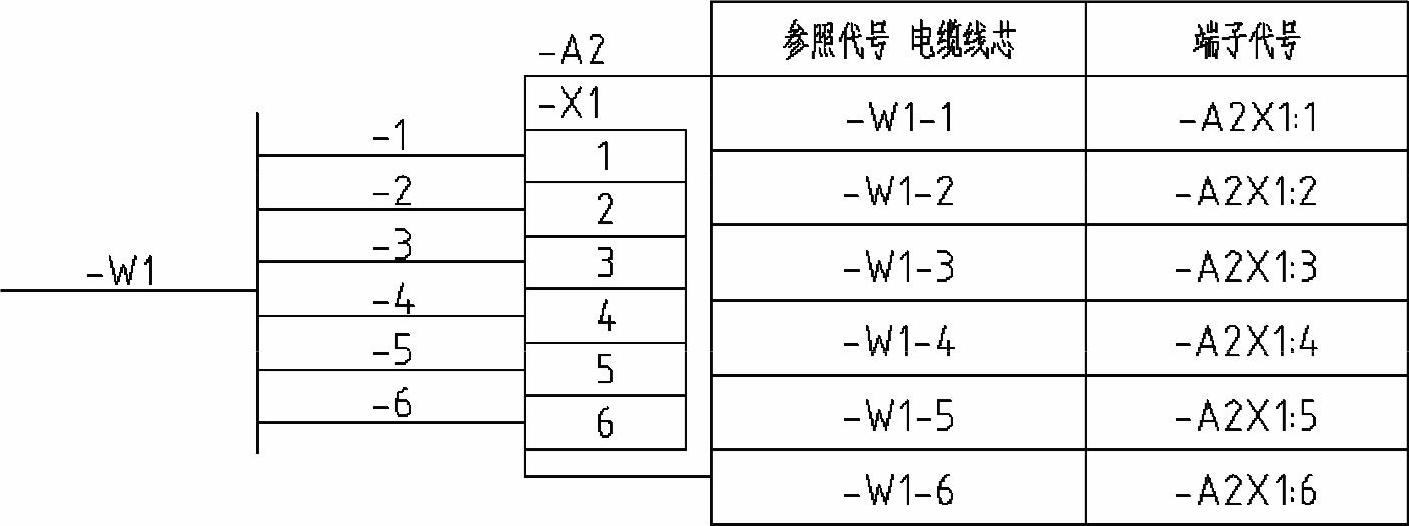

可以用单条连接线表示多芯电缆，并示出其组成线芯连接到物理端子，此时电缆的连接线应在交叉线处终止，并且表示线芯的连接线应从该交叉线直至物理端子，电缆及其线芯应清楚地标识，示例如图11-4所示。
