绘制某冰箱电路图的实例2：电路图综合

2023-06-20 理论教育 版权反馈
【摘要】：本节介绍某冰箱电路图的绘制范例，要完成的某冰箱电路图如图10-79所示。某冰箱电路图的绘制步骤如下。图10-79 绘制某冰箱电路图图10-79 绘制某冰箱电路图图10-80 使用带A3标准图框的图形样板图10-80 使用带A3标准图框的图形样板使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

本节介绍某冰箱电路图的绘制范例，要完成的某冰箱电路图如图10-79所示（该图来源于某知名品牌冰箱的正式电路说明书）。在该范例中主要学习如何通过插入块的方式来获得常用图形符号，并学习在电路图中绘制围框等。

某冰箱电路图的绘制步骤如下。

978-7-111-52170-9-Chapter10-276.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter10-277.jpg，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_A3_带常用图形符号块.dwt”文件，单击“打开”按钮。文件中存在着图10-80所示的带标题栏和对正、对中符号的A3图框。

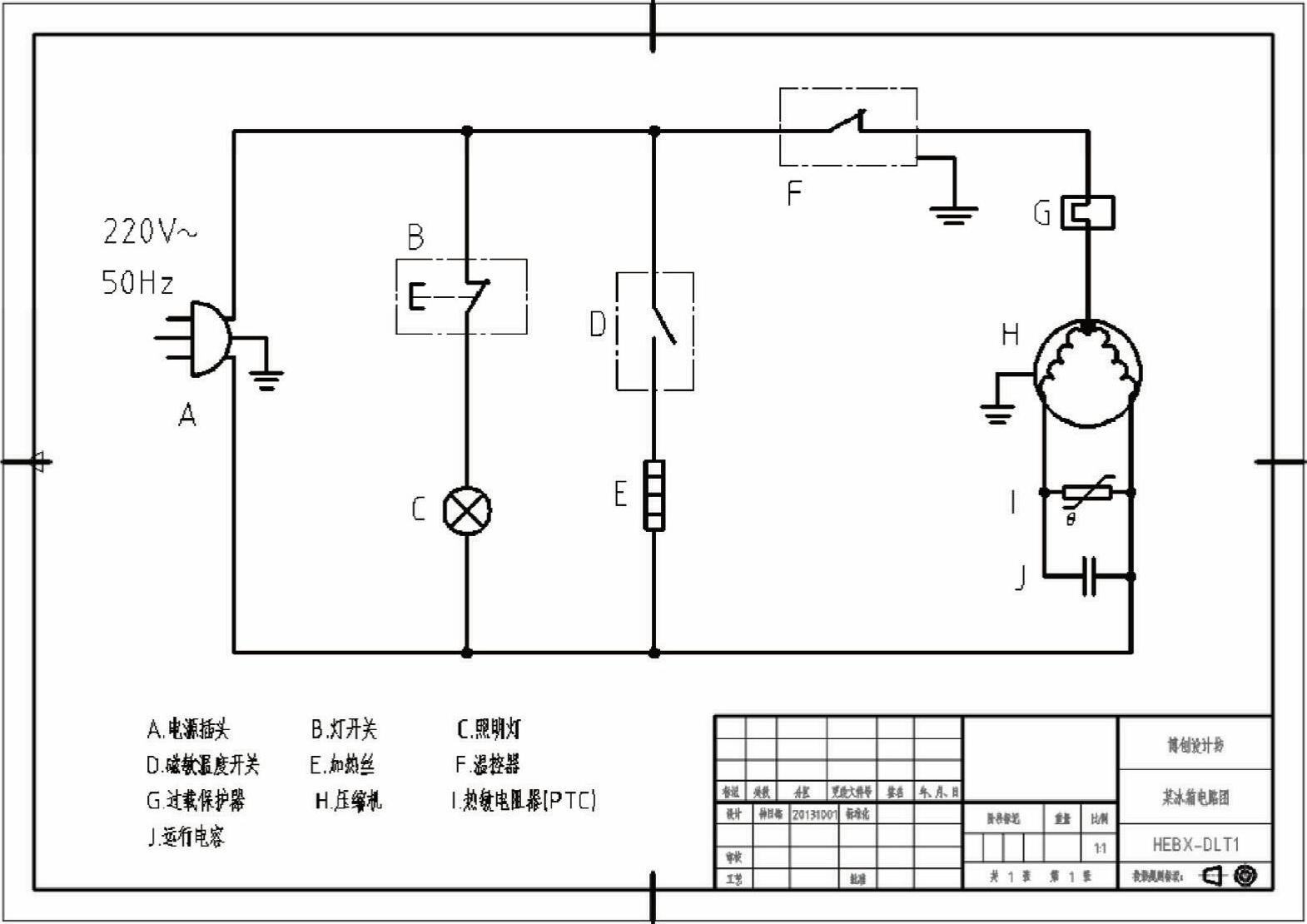

图10-79 绘制某冰箱电路图


图10-80 使用带A3标准图框的图形样板

978-7-111-52170-9-Chapter10-280.jpg使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

978-7-111-52170-9-Chapter10-281.jpg在功能区“默认”选项卡的“块”面板中单击“插入”按钮978-7-111-52170-9-Chapter10-282.jpg并选择“更多选项”命令，弹出“插入”对话框。从“名称”下拉列表框中选择“压缩机图形符号”(块名称，确保在“插入点”选项组中勾选“在屏幕上指定”复选框，在“旋转”选项组中指定“角度”为“0”，并勾选“分解”复选框，如图10-81所示，单击“确定”按钮，在图框内图纸页面的合适位置处指定一点作为块的插入点，从而放置该图形符号，如图10-82所示。

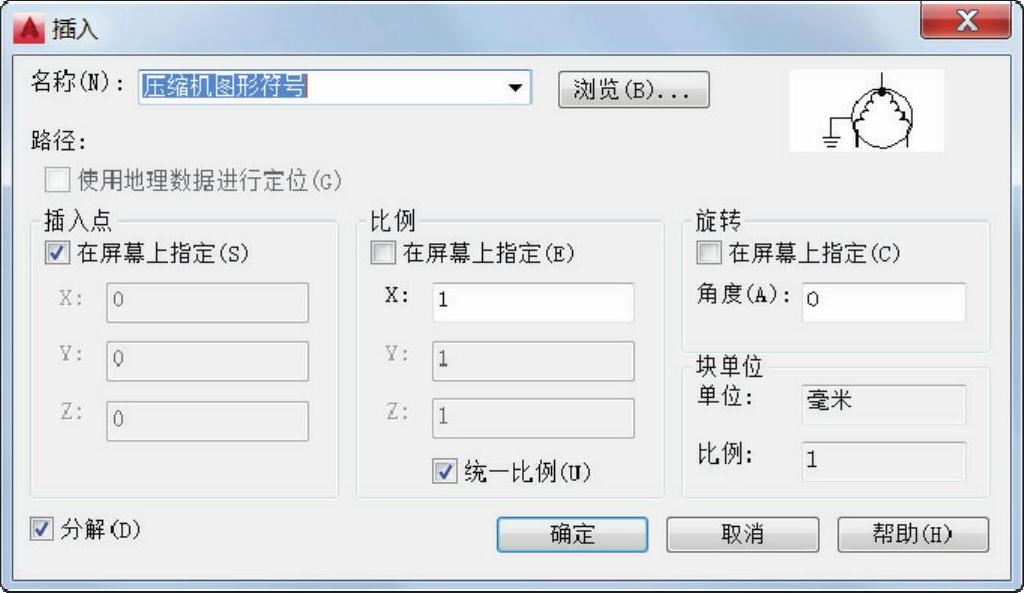

图10-81 “插入”对话框（1）

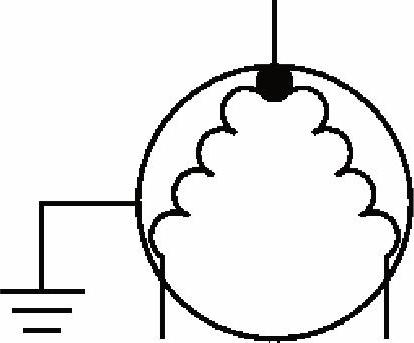

图10-82 压缩机图形符号

978-7-111-52170-9-Chapter10-285.jpg在功能区“默认”选项卡的“块”面板中单击“插入”按钮978-7-111-52170-9-Chapter10-286.jpg并选择“更多选项”命令，弹出“插入”对话框。从“名称”下拉列表框中选择“热敏电阻器”块名称，确保在“插入点”选项组中勾选“在屏幕上指定”复选框，在“旋转”选项组中指定“角度”为“0”，并勾选“分解”复选框，如图10-83所示，单击“确定”按钮，在压缩机图形符号下方的合适位置处指定一点作为块的插入点，从而放置该热敏电阻器图形符号，如图10-84所示。

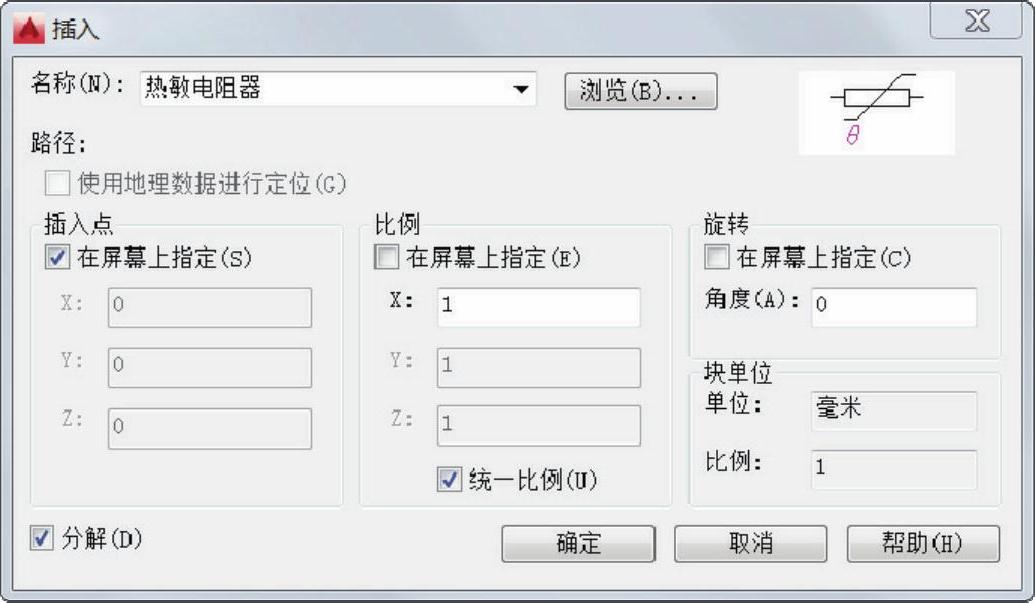

图10-83 “插入”对话框（2）

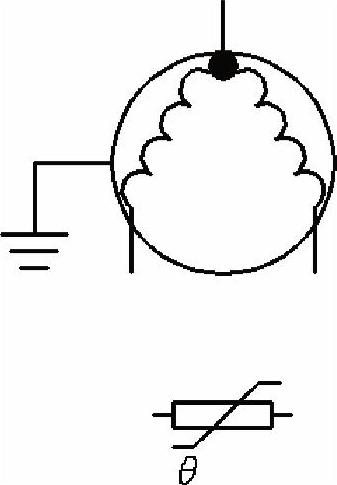

图10-84 插入热敏电阻器

978-7-111-52170-9-Chapter10-289.jpg在功能区“默认”选项卡的“块”面板中单击“插入”按钮978-7-111-52170-9-Chapter10-290.jpg并选择“更多选项”命令，弹出“插入”对话框。从“名称”下拉列表框中选择“电容器一般符号”块名称，确保在“插入点”选项组中勾选“在屏幕上指定”复选框，在“旋转”选项组中指定角度值为“90”，并勾选“分解”复选框，如图10-85所示，单击“确定”按钮，在热敏电阻器图形下方的合适位置处指定一点作为块的插入点，从而放置该电容器图形符号，如图10-86所示。

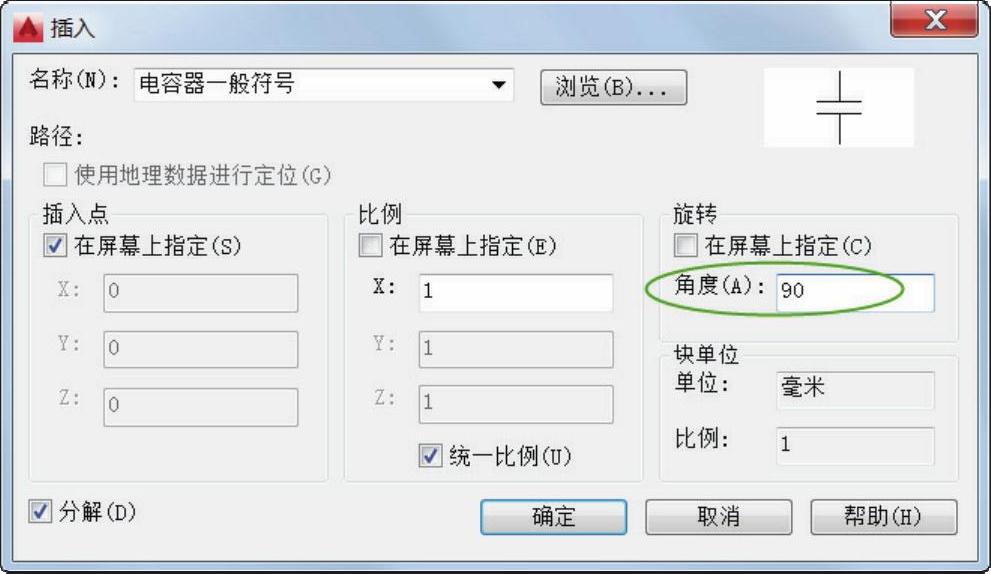

图10-85 “插入”对话框（3）


图10-86 插入电容器

978-7-111-52170-9-Chapter10-293.jpg使用同样的方法分别单击“块”面板中的“插入”按钮978-7-111-52170-9-Chapter10-294.jpg来插入所需的图形符号，参考效果如图10-87所示，图中给出了相关的图形符号对应的块名称。在插入其中某些图形符号块时，需要设置其合适的旋转角度。

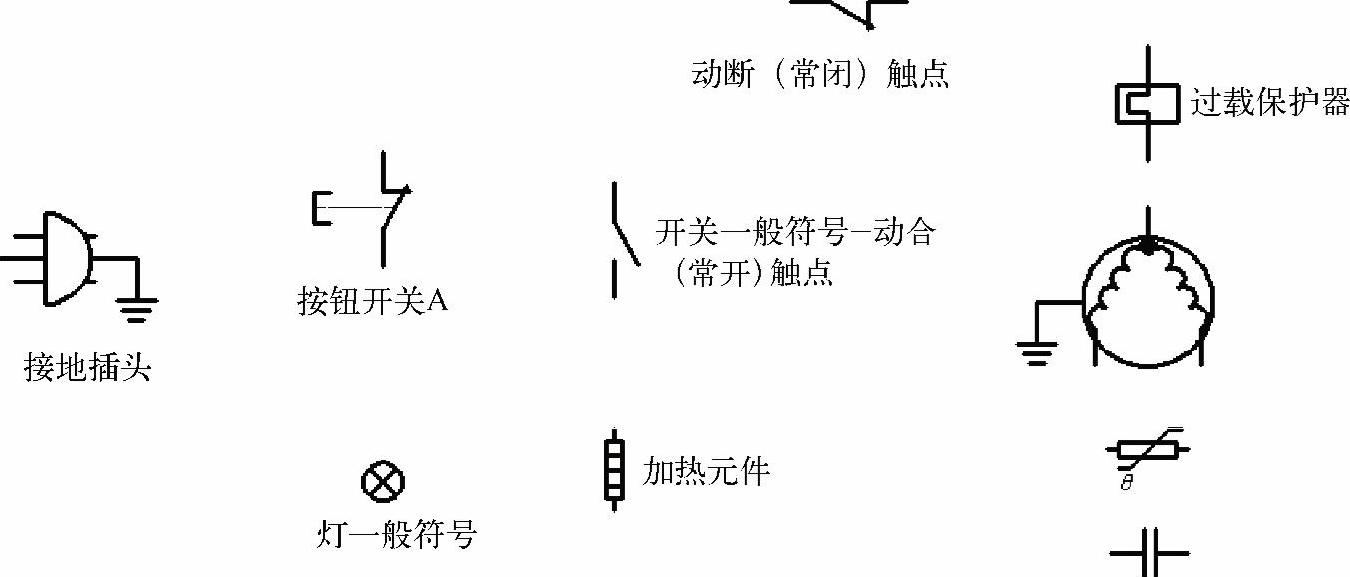

图10-87 插入其他图形符号

978-7-111-52170-9-Chapter10-296.jpg相对于A3图框图纸页面而言，当前插入的图形符号布局显然显得小了，可以将全部图形放大2倍。方法是在“修改”面板中单击“缩放”按钮978-7-111-52170-9-Chapter10-297.jpg，选择全部的图形符号，按<Enter>键，接着指定合适的缩放基点，并指定缩放因子为2。完成图形放大操作后，可以适当调整各图形符号的放置位置，以便于后面的连线，以及确保图形全部位于图幅内框中，并且显得较为美观，如图10-88所示。还可以对某些图形符号的大小进行单独缩放，例如可以将灯和加热元件（加热丝）这两个图形符号适当地再单独放大一些。

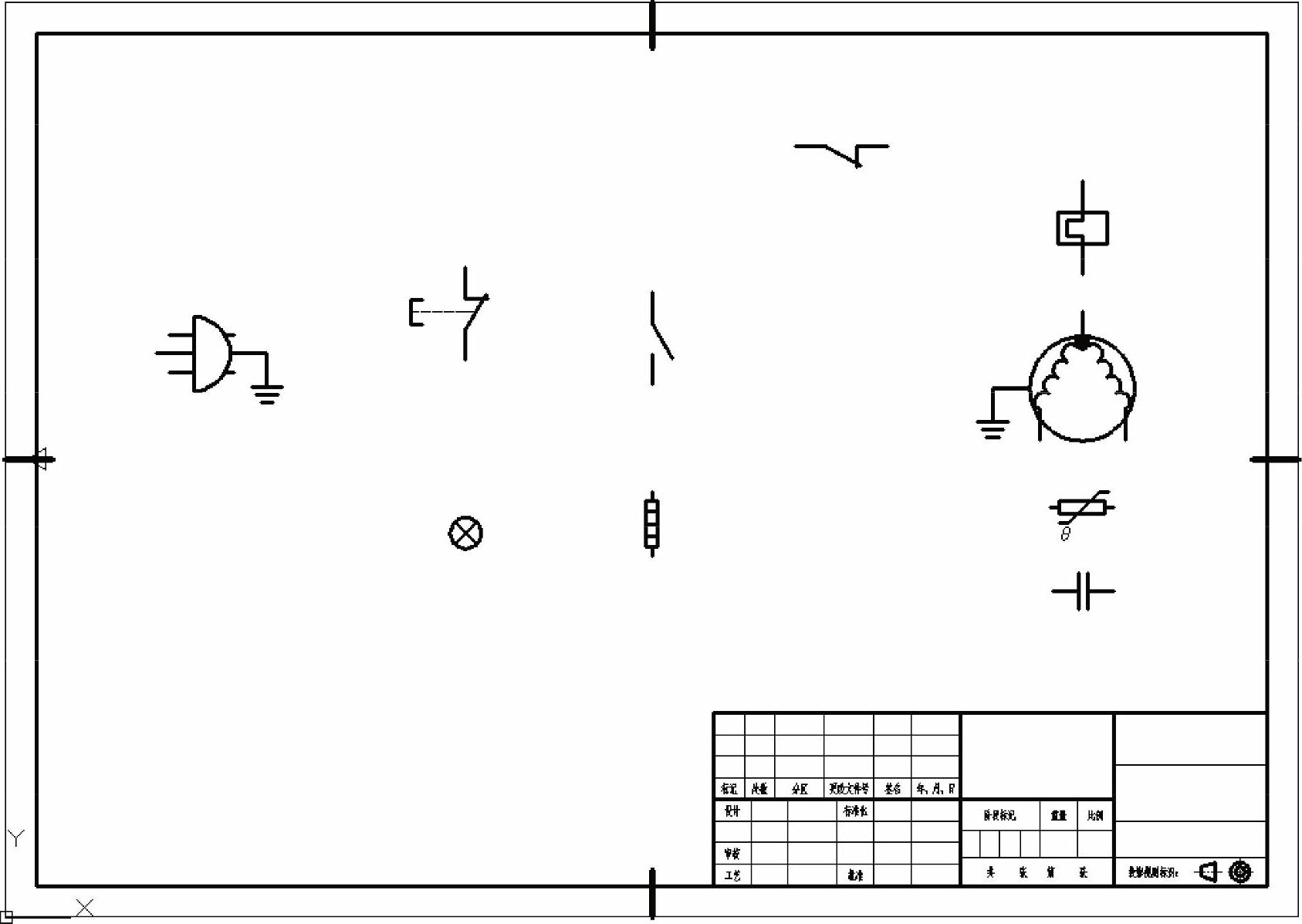

图10-88 放大图形并调整位置

978-7-111-52170-9-Chapter10-299.jpg在“修改”面板中单击“镜像”按钮978-7-111-52170-9-Chapter10-300.jpg，根据命令行提示进行以下操作。

命令：_mirror

选择对象：指定对角点：找到4个 //从左到右指定图10-89所示的角点1和角点2以选择对象

选择对象：↙//按<Enter>键

指定镜像线的第一点： //选择图10-90所示的端点A

指定镜像线的第二点： //选择图10-90所示的端点B

要删除源对象吗？[是（Y）/否（N）]<否>：Y//选择“是”提示选项

镜像结果如图10-91所示。

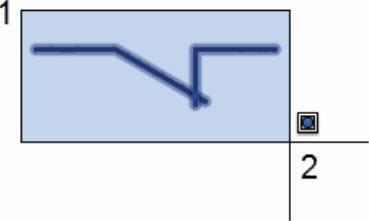

图10-89 窗口选择

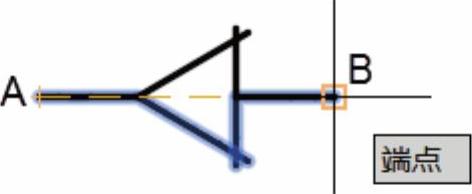

图10-90 指定镜像线的两个点


图10-91 镜像结果

978-7-111-52170-9-Chapter10-304.jpg在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter10-305.jpg，绘制相关的连接线，如图10-92所示。


图10-92 绘制相关的连接线

978-7-111-52170-9-Chapter10-307.jpg在“绘图”面板中单击“圆心、半径”按钮978-7-111-52170-9-Chapter10-308.jpg，在电路图的7个线路交点处各绘制半径为1.2的小圆，然后单击“图案填充”按钮978-7-111-52170-9-Chapter10-309.jpg将这些小圆内的区域填充黑色，如图10-93所示。

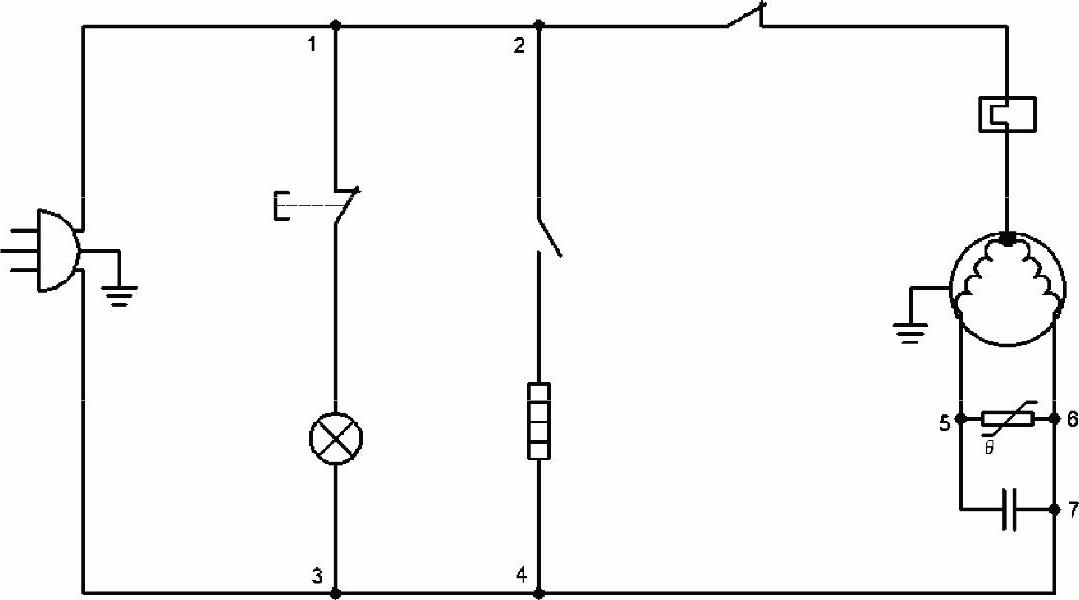

图10-93 在T型连接交点处绘制小圆（共7个小圆）并涂黑

978-7-111-52170-9-Chapter10-311.jpg绘制相关围框。在“图层”面板的“图层”下拉列表框中选择“细点画线”层，接着在“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter10-312.jpg，分别绘制图10-94所示的3个围框。

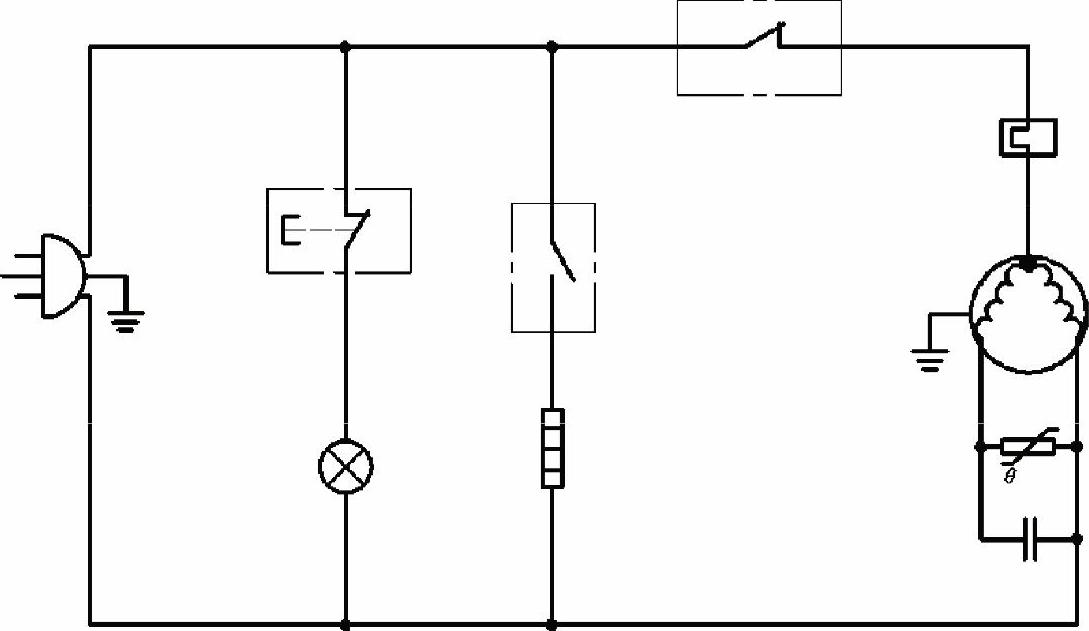

图10-94 绘制3个围框

978-7-111-52170-9-Chapter10-314.jpg选择3个围框的全部线条，在“J陕速访问”工具栏中单击“特性”按钮978-7-111-52170-9-Chapter10-315.jpg，弹出“特性”选项板，从“常规”选项区域中将“线型比例”设置为“0.5”，如图10 95所示。

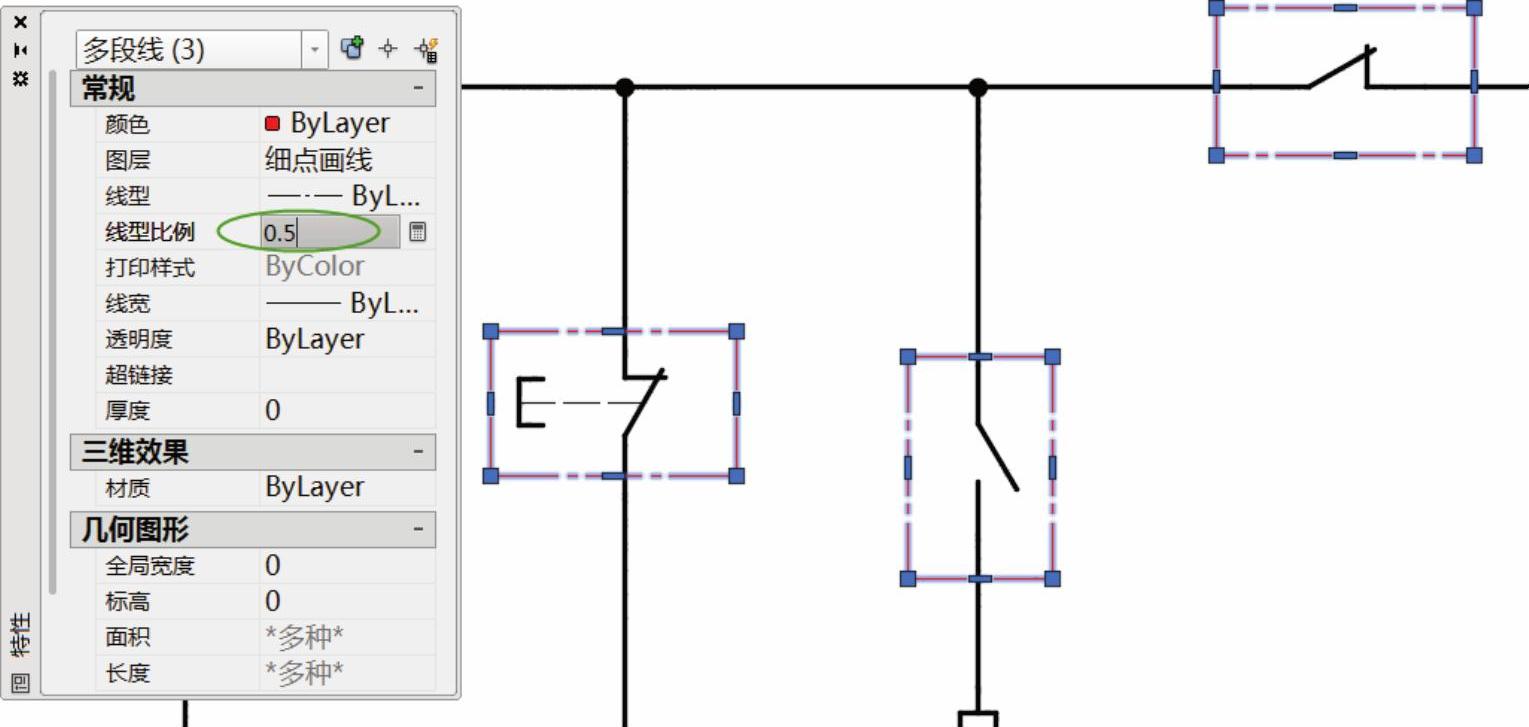

图10-95 修改线型比例

978-7-111-52170-9-Chapter10-317.jpg关闭“特性”选项板后，按<Esc>键取消对象选择。

978-7-111-52170-9-Chapter10-318.jpg在功能区“默认”选项卡的“块”面板中，单击“插入”按钮978-7-111-52170-9-Chapter10-319.jpg，并选择“更多选项”命令，弹出“插入”对话框。从“名称”下拉列表框中选择“接地一般符号”块名称，确保在“插入点”选项组中勾选“在屏幕上指定”复选框，在“比例”选项组中将X值设为“1.5”，在“旋转”选项组中指定“角度”为“0”，并勾选“分解”复选框，如图10-96所示，单击“确定”按钮，在合适位置处指定一点作为块的插入点，从而放置该图形符号，如图10-97所示。

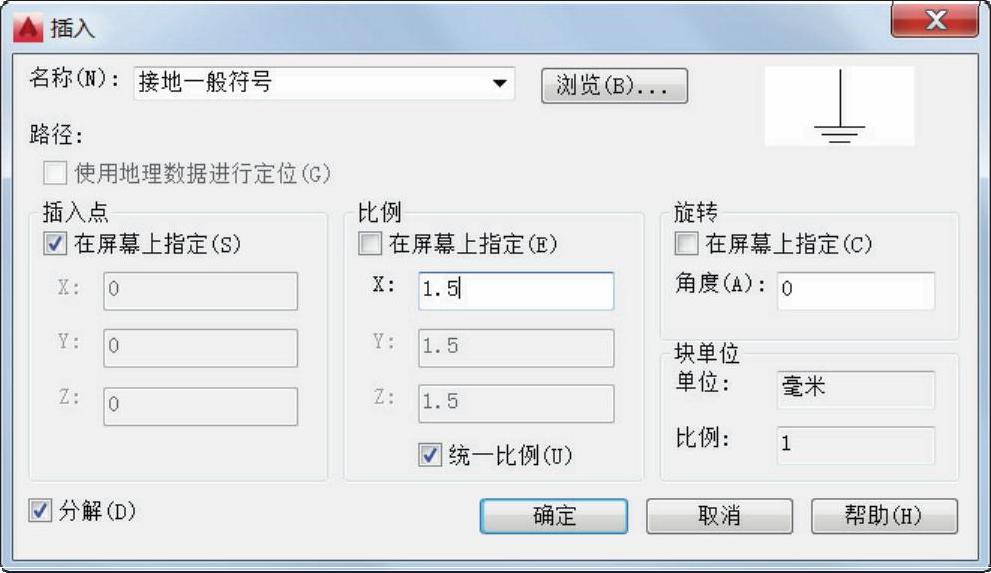

图10-96 “插入”对话框


图10-97 插入接地一般符号

978-7-111-52170-9-Chapter10-322.jpg在“图层”面板的“图层”下拉列表框中选择“粗实线”层，接着在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter10-323.jpg，为该插入的接地符号创建连接线，如图10-98所示。

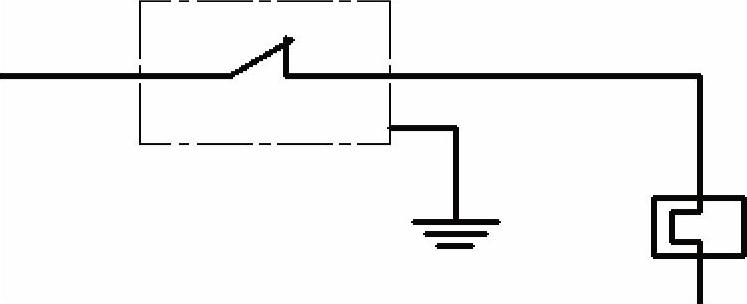

图10-98 为刚插入的接地符号创建连接线

978-7-111-52170-9-Chapter10-325.jpg在“图层”面板的“图层”下拉列表框中选择“注释”层，所选的图层将作为当前工作图层。

978-7-111-52170-9-Chapter10-326.jpg在“注释”面板中打开溢出列表，接着从“文字样式”下拉列表框中选择“电气文字5”文字样式作为当前文字样式。

978-7-111-52170-9-Chapter10-327.jpg在功能区“默认”选项卡的“注释”面板中单击“多行文字”按钮978-7-111-52170-9-Chapter10-328.jpg，利用打开的“文字编辑器”上下文选项卡设定文字的相关特性，在电路图中的适当位置处添加文字注释，结果如图10-99所示。注意：可以利用“文字编辑器”上下文选项卡将文字高度适当改高一些。

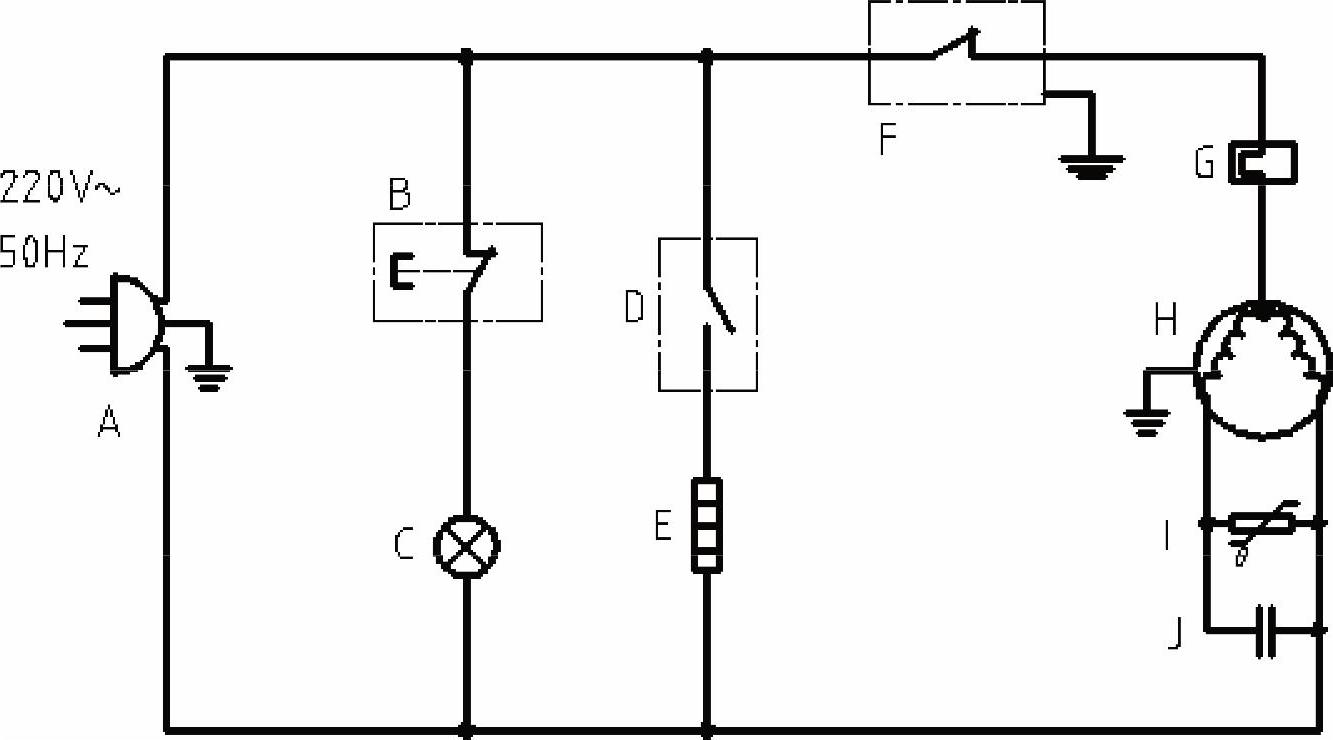

图10-99 在电路图中添加文字注释

978-7-111-52170-9-Chapter10-330.jpg单击“多行文字”按钮978-7-111-52170-9-Chapter10-331.jpg，在电路图的下方、标题栏的左侧区域添加图10-100所示的文字注释，以便于工程技术人员读图。

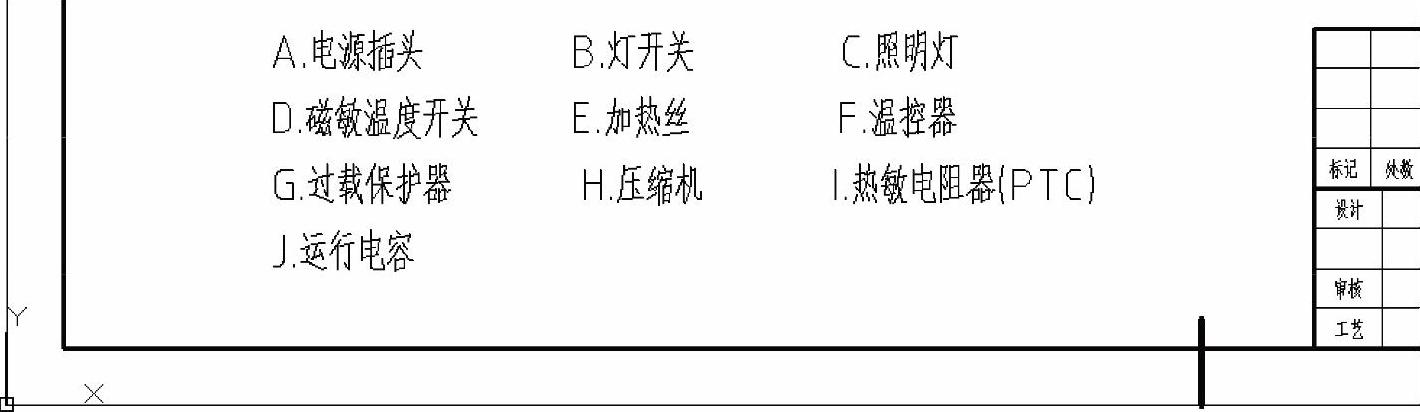

图10-100 添加文字注释

978-7-111-52170-9-Chapter10-333.jpg填写标题栏。

双击标题栏图框线，弹出“增强属性编辑器”对话框，从中为相关标记指定值，如图10-101所示。

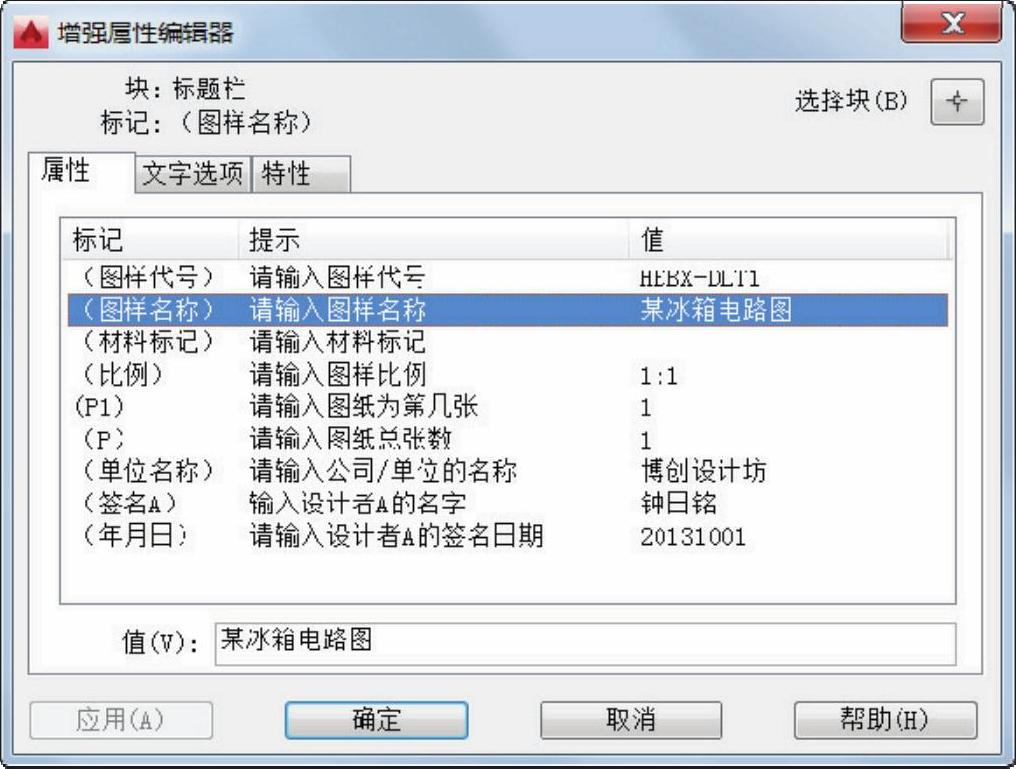

图10-101 “增强属性编辑器”对话框

在“增强属性编辑器”对话框中单击“确定”按钮，初步填写好的标题栏如图10-102所示。

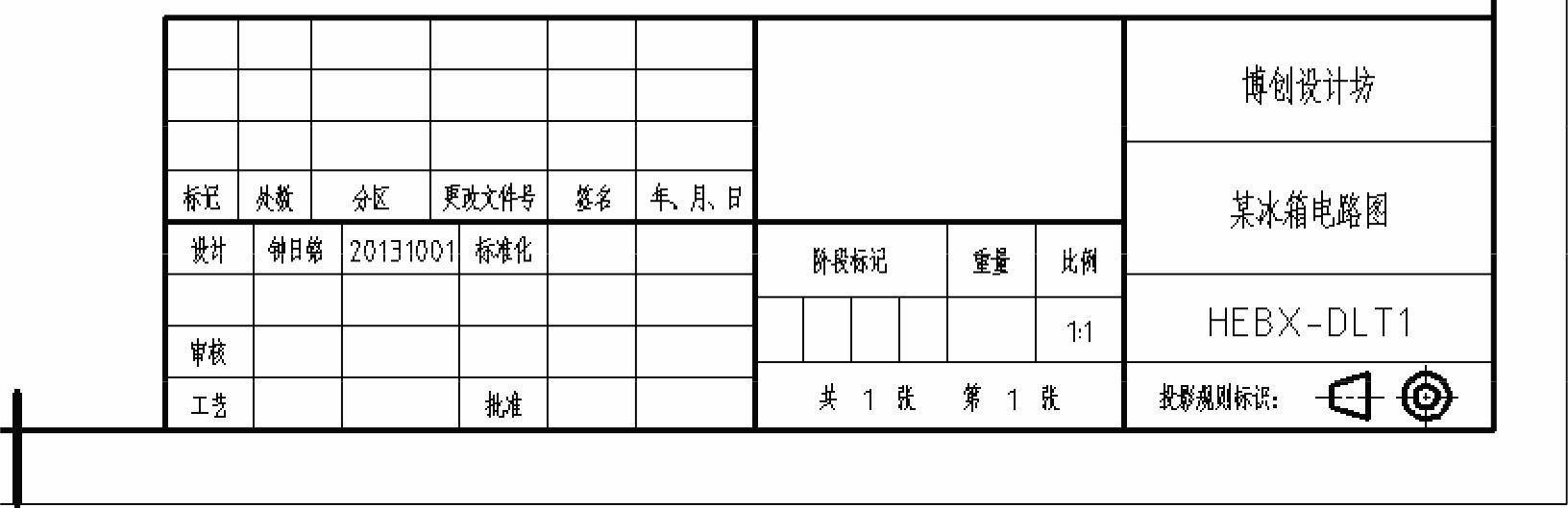

图10-102 填写相关内容的标题栏

978-7-111-52170-9-Chapter10-336.jpg在命令行中执行以下操作，以在图形窗口中查看全部内容。

命令：ZOOM↙

指定窗口的角点，输入比例因子（nX或nXP），或者[全部（A）/中心（C）/动态（D）/范围（E）/上一个（P）/比例（S）/窗口（W）/对象（O）]<实时>：A↙

978-7-111-52170-9-Chapter10-337.jpg检查电路图，如果发现有疏漏或错误之处，则及时更正。确定准确无误后，在“快速访问”工具栏中单击“保存”按钮978-7-111-52170-9-Chapter10-338.jpg，弹出“图形另存为”对话框，指定要保存的路径位置，以及指定文件名为“电路图综合绘制实例2-某冰箱电路图.dwg”，然后单击“保存”按钮。

说明：在绘制电路图时，图形符号与连线可以采用同一种实线绘制。用户可以根据设计要求，在确保设计意图的情况下更改某些图线的线宽。
