根据对要完成的电路图的分析信息,本例需要准备多个图形符号块。

978-7-111-52170-9-Chapter10-181.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-52170-9-Chapter10-182.jpg,选择随书光盘中的“CH10”|“继电器线圈一般符号-驱动器件一般符号.dwg”文件,单击“打开”按钮,继电器线圈一般符号如图10-53所示。

978-7-111-52170-9-Chapter10-183.jpg命令行中输入“WBLOCK”并按<Enter>键,系统弹出“写块”对话框。在“源”选项组中选择“对象”单选按钮;在“目标”选项组中接受默认的路径,并将默认文件名更改为“继电器线圈块.dwg”;在“对象”选项组中选择“保留”单选按钮,单击“选择对象”按钮978-7-111-52170-9-Chapter10-184.jpg,选择整个图形符号,按<Enter>键返回“写块”对话框;在“基点”选项组中单击“拾取点”按钮978-7-111-52170-9-Chapter10-185.jpg,拾取图形符号的下端点作为该新块的插入基点。在“写块”对话框中单击“确定”按钮。

978-7-111-52170-9-Chapter10-186.jpg单击“应用程序”按钮978-7-111-52170-9-Chapter10-187.jpg以打开应用程序菜单,从中单击“关闭”|“当前图形”按钮978-7-111-52170-9-Chapter10-188.jpg,系统弹出“AutoCAD”对话框询问是否保存文件,单击“否”按钮。

978-7-111-52170-9-Chapter10-189.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-52170-9-Chapter10-190.jpg,选择随书光盘中的“CH10”丨“熔断器一般符号.dwg”文件,单击“打开”按钮,已有图形符号如图10 54所示。


图10-53 继电器线圈一般符号


图10-54 熔断器一般符号

978-7-111-52170-9-Chapter10-193.jpg在命令行中输入“WBLOCK”并按<Enter>键,系统弹出“写块”对话框。在“源”选项组中选择“对象”单选按钮;在“目标”选项组中接受默认的路径,并将默认文件名更改为“熔断器一般符号块.dwg”;在“对象”选项组中选择“保留”单选按钮,单击“选择对象”按钮978-7-111-52170-9-Chapter10-194.jpg,选择整个图形符号,按<Enter>键返回“写块”对话框;在“基点”选项组中单击“拾取点”按钮978-7-111-52170-9-Chapter10-195.jpg,拾取图形符号的下端点作为该新块的插入基点。在“写块”对话框中单击“确定”按钮。

978-7-111-52170-9-Chapter10-196.jpg单击“应用程序”按钮978-7-111-52170-9-Chapter10-197.jpg以打开应用程序菜单,从中单击“关闭”|“当前图形”按钮978-7-111-52170-9-Chapter10-198.jpg,系统弹出“AutoCAD”对话框询问是否保存文件,单击“否”按钮。

978-7-111-52170-9-Chapter10-199.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-52170-9-Chapter10-200.jpg,选择随书光盘中的“CH10”|“开关一般符号-动合(常开)一般符号.dwg”文件,单击“打开”按钮,该图形符号如图10-55所示。使用“WBLOCK”将此图形符号写块并保存在“开关一般符号块.dwg”中,然后关闭但不保存“开关一般符号-动合(常开)一般符号.dwg”文件。

978-7-111-52170-9-Chapter10-201.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-52170-9-Chapter10-202.jpg,选择随书光盘中的“CH10”|“热继电器-动断触点.dwg”文件,单击“打开”按钮,该图形符号如图10-56所示。使用“WBLOCK”将此图形符号写块并保存在“热继电器-动断触点块.dwg”中,注意指定新块的插入基点,然后关闭但不保存“热继电器-动断触点.dwg”文件。


图10-55 开关一般符号


图10-56 热继电器-动断触点

978-7-111-52170-9-Chapter10-205.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-52170-9-Chapter10-206.jpg,选择随书光盘中的“CH10”|“自动复位的手动按钮开关.dwg”文件,单击“打开”按钮,该图形符号如图10-57所示。使用“WBLOCK”将此图形符号写块并保存在“自动复位的手动按钮开关块.dwg”中,然后关闭但不保存“自动复位的手动按钮开关.dwg”文件。

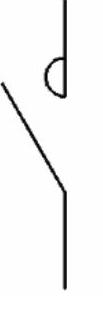

978-7-111-52170-9-Chapter10-207.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-52170-9-Chapter10-208.jpg,选择随书光盘中的“CH10”|“接触器(主动合触点).dwg”文件,单击“打开”按钮,该图形符号如图10-58所示。使用“WBLOCK”将此图形符号写块并保存在“接触器(主动合触点)块.dwg”中,然后关闭但不保存“接触器(主动合触点).dwg”文件。


图10-57 自动复位的手动按钮开关


图10-58 接触器(主动合触点)图形符号

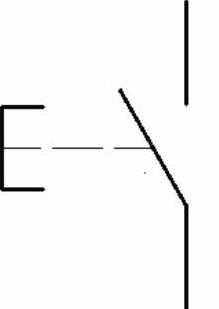

978-7-111-52170-9-Chapter10-211.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-52170-9-Chapter10-212.jpg,选择随书光盘中的“CH10”|“按钮开关A.dwg”文件,单击“打开”按钮,该图形符号如图10-59所示。使用“WBLOCK”将此图形符号写块并保存在“按钮开关A块.dwg”中,然后关闭但不保存“按钮开关A.dwg”文件。

978-7-111-52170-9-Chapter10-213.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-52170-9-Chapter10-214.jpg,选择随书光盘中的“CH10”|“热继电器线圈驱动器件.dwg”文件,单击“打开”按钮,该图形符号如图10-59所示。使用“WBLOCK”将此图形符号写块并保存在“热继电器线圈驱动器件块.dwg”中,然后关闭但不保存“热继电器线圈驱动器件.dwg”文件。


图10-59 按钮开关A


图10-60 热继电器线圈驱动器件

978-7-111-52170-9-Chapter10-217.jpg各图形符号新块的插入基点尽量指定在接线端点处,以在绘制电路图时便于图形符号的对齐和连线。
