放大电路绘制范例：从基础到进阶

2023-06-20 理论教育 版权反馈
【摘要】：放大电路较为常用。通过前面几个常用电路绘制范例的学习和体验，发现在电路图中经常要重复用到电气图形符号，每次都重复绘制显然很麻烦，那么有什么好的办法吗？图10-36 范例要完成的放大电路本范例放大电路的绘制步骤如下。在“快速访问”工具栏中单击“打开”按钮，选择随书光盘中的“CH10”|“电容器一般符号.dwg”文件，单击“打开”按钮。利用此对话框创建一个名为“晶体三极管块.dwg”的图块文件，注意指定左端点为该块的插入基点。

放大电路较为常用。本节介绍一个放大电路绘制范例，要完成的放大电路如图10-36所示。通过前面几个常用电路绘制范例的学习和体验，发现在电路图中经常要重复用到电气图形符号，每次都重复绘制显然很麻烦，那么有什么好的办法吗？较佳的解决方法是事先绘制好常用的电气简图用图形符号、电气设备用图形符号，然后使用“写块”命令（WBLOCK）将它们创建成块，这样就在以后绘制电路图时采用“插入块”的方式来快速获得所需的图形符号，而不必重新绘制，使绘图效率便得到极大提高，且不容易出错。还有一个方法是在一个图形文件中创建各类图形符号，分别将这些图形符号创建为块，然后将此图形文件保存为图形样板文件以备以后使用此图形样板。

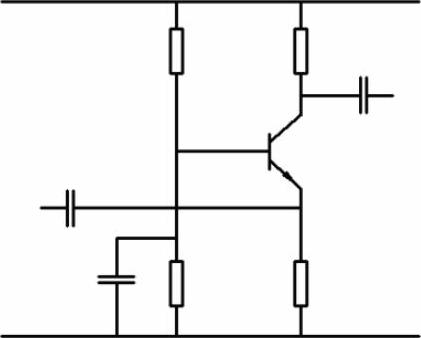

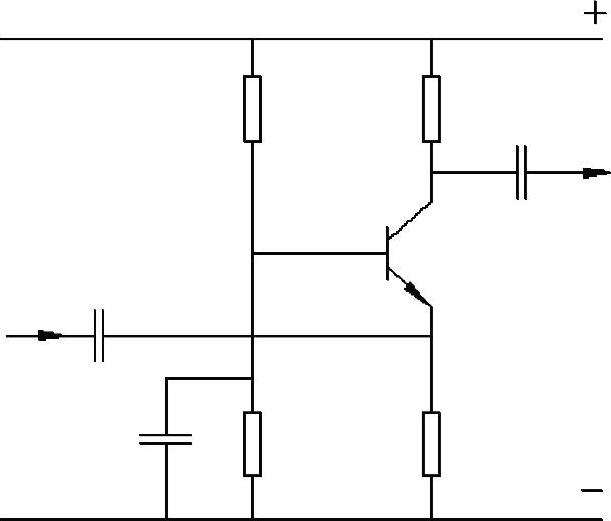

图10-36 范例要完成的放大电路

本范例放大电路的绘制步骤如下。

978-7-111-52170-9-Chapter10-122.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-52170-9-Chapter10-123.jpg，选择随书光盘中的“CH10”|“电阻器一般符号.dwg”文件，单击“打开”按钮。

978-7-111-52170-9-Chapter10-124.jpg在命令行中输入“WBLOCK”并按<Enter>键，系统弹出“写块”对话框。在“源”选项组中选择“对象”单选按钮；在“目标”选项组中接受默认的路径，并将默认文件名更改为“电阻器一般符号块.dwg”，如图10-37所示；在“对象”选项组中选择“保留”单选按钮，单击“选择对象”按钮978-7-111-52170-9-Chapter10-125.jpg，选择整个电阻器一般图形符号，按<Enter>键返回“写块”对话框；在“基点”选项组中单击“拾取点”按钮978-7-111-52170-9-Chapter10-126.jpg，拾取图10-38所示的端点作为该新块的插入基点。在“写块”对话框中单击“确定”按钮。


图10-37 “写块”对话框


图10-38 指定新块的插入基点

978-7-111-52170-9-Chapter10-129.jpg单击“应用程序”按钮978-7-111-52170-9-Chapter10-130.jpg以打开应用程序菜单，从中单击“关闭”|“当前图形”按钮978-7-111-52170-9-Chapter10-131.jpg，系统弹出“AutoCAD”对话框询问是否保存文件，单击“否”按钮。

978-7-111-52170-9-Chapter10-132.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-52170-9-Chapter10-133.jpg，选择随书光盘中的“CH10”|“电容器一般符号.dwg”文件，单击“打开”按钮。

978-7-111-52170-9-Chapter10-134.jpg在命令行中输入“WBLOCK”并按<Enter>键，系统弹出“写块”对话框。在“源”选项组中选择“对象”单选按钮；在“目标”选项组中接受默认的路径，并将默认文件名更改为“电容器一般符号块.dwg”；在“对象”选项组中选择“保留”单选按钮，单击“选择对象”按钮978-7-111-52170-9-Chapter10-135.jpg，选择整个电容器一般图形符号，按<Enter>键返回“写块”对话框；在“基点”选项组中单击“拾取点”按钮978-7-111-52170-9-Chapter10-136.jpg，拾取图10-39所示的端点作为该新块的插入基点。在“写块”对话框中单击“确定”按钮。

978-7-111-52170-9-Chapter10-137.jpg单击“应用程序”按钮978-7-111-52170-9-Chapter10-138.jpg以打开应用程序菜单，从中单击“关闭”|“当前图形”按钮978-7-111-52170-9-Chapter10-139.jpg，系统弹出“AutoCAD”对话框询问是否保存文件，单击“否”按钮。

978-7-111-52170-9-Chapter10-140.jpg在“快速访问”工具栏中单击“打开”按钮978-7-111-52170-9-Chapter10-141.jpg，选择随书光盘中的“CH10”|“晶体三极管.dwg”文件，单击“打开”按钮，如图10-40所示。

978-7-111-52170-9-Chapter10-142.jpg在命令行中输入“WBLOCK”并按<Enter>键，系统弹出“写块”对话框。利用此对话框创建一个名为“晶体三极管块.dwg”的图块文件，注意指定左端点为该块的插入基点。然后关闭当前图形文件，注意在系统询问是否保存文件时单击“否”按钮。


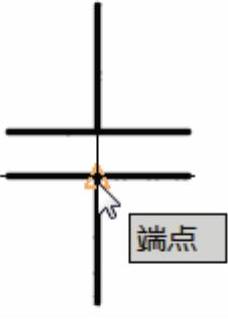

图10-39 指定电容器一般符号块的插入点

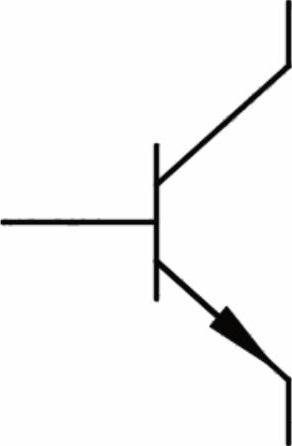

图10-40 晶体三极管

978-7-111-52170-9-Chapter10-145.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter10-146.jpg，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。

978-7-111-52170-9-Chapter10-147.jpg使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

978-7-111-52170-9-Chapter10-148.jpg在功能区“默认”选项卡的“块”面板中单击“插入”按钮978-7-111-52170-9-Chapter10-149.jpg并选择“更多选项”，系统弹出“插入”对话框，单击“浏览”按钮，选择前面写块生成的“晶体三极管块”图形文件来打开，此时“插入”对话框如图10-41所示，确保在“插入点”选项组中勾选“在屏幕上指定”复选框。

978-7-111-52170-9-Chapter10-150.jpg在“插入”对话框中单击“确定”按钮，接着在图形窗口中任意指定一个插入点来放置此图形符号，如图10-42所示。

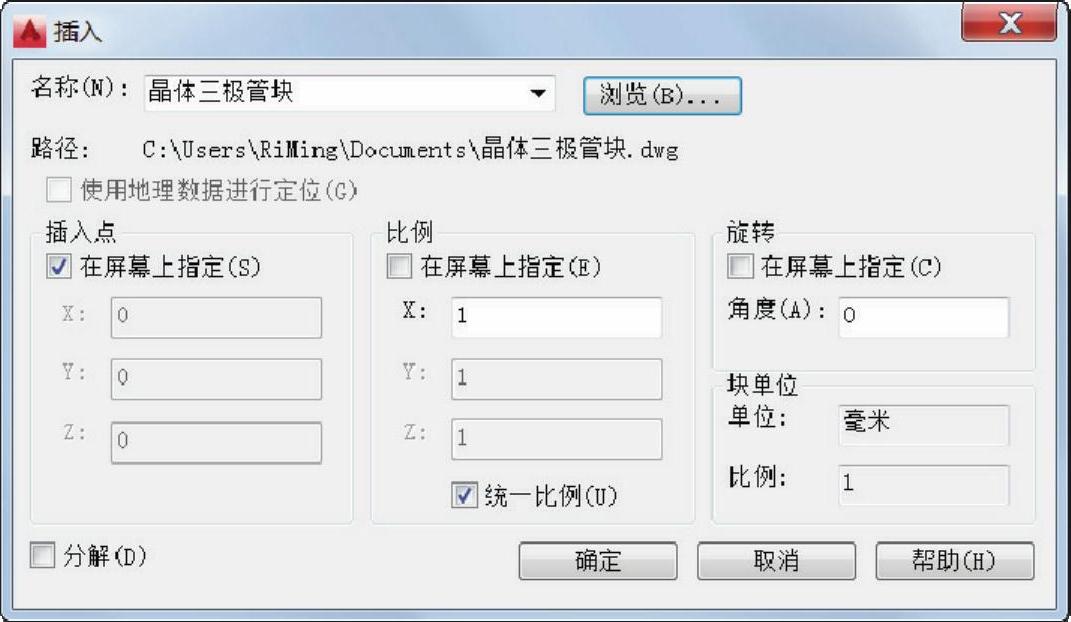

图10-41 “插入”对话框

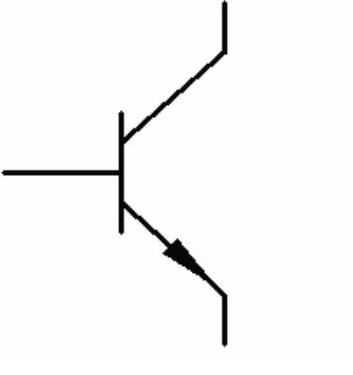

图10-42 插入第一个图块

978-7-111-52170-9-Chapter10-153.jpg在功能区“默认”选项卡的“块”面板中单击“插入”按钮978-7-111-52170-9-Chapter10-154.jpg并选择“更多选项”命令，弹出“插入块”对话框。单击“浏览”按钮，选择前面写块生成的“电阻器一般符号块”图形文件来打开，在“插入”对话框的“旋转”选项组中将旋转角度值设置为“90”，在“插入点”选项组中默认勾选“在屏幕上指定”复选框，如图10-43所示。然后在“插入”对话框中单击“确定”按钮，并在图形窗口的合适位置处选择插入点以完成第一个电阻器的插入放置。

978-7-111-52170-9-Chapter10-155.jpg重复执行“插入块”命令（“插入”按钮978-7-111-52170-9-Chapter10-156.jpg），完成其他电阻器的插入放置，效果如图10-44所示。在指定插入位置时，注意巧用对象捕捉、对象捕捉追踪、极轴追踪等模式功能。


图10-43 “插入”对话框

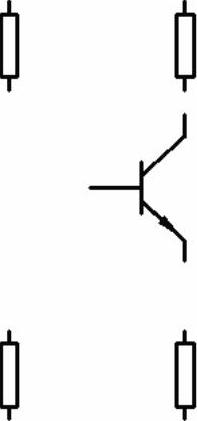

图10-44 完成其他电阻的插入

978-7-111-52170-9-Chapter10-159.jpg在功能区“默认”选项卡的“块”面板中单击“插入”按钮978-7-111-52170-9-Chapter10-160.jpg并选择“更多选项”命令，弹出“插入块”对话框。单击“浏览”按钮，选择前面写块生成的“电容器一般符号块”图形文件来打开，在“插入”对话框的“旋转”选项组中将旋转角度值设置为“90”，在“插入点”选项组中默认勾选“在屏幕上指定”复选框，然后在“插入”对话框中单击“确定”按钮，并在图形窗口的合适位置处选择插入点以完成第一个电容器件的插入放置，如图10-45所示。

978-7-111-52170-9-Chapter10-161.jpg单击“插入”按钮978-7-111-52170-9-Chapter10-162.jpg并选择“更多选项”命令，弹出“插入块”对话框。从“名称”下拉列表框中选择“电容器一般符号块”，在“插入”对话框的“旋转”选项组中确保将旋转角度值设置为“0”，在“插入点”选项组中默认勾选“在屏幕上指定”复选框，然后在“插入”对话框中单击“确定”按钮，并在图形窗口的合适位置处选择插入点以完成第2个电容器件的插入放置，如图10-46所示。

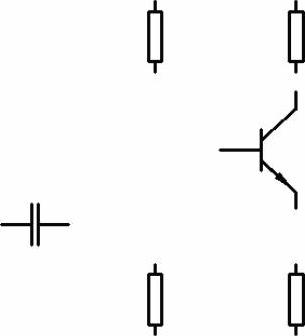

图10-45 插入一个电容器一般符号


图10-46 插入第2个电容器一般符号

978-7-111-52170-9-Chapter10-165.jpg单击“插入”按钮978-7-111-52170-9-Chapter10-166.jpg，插入第3个电容器一般符号，如图10-47所示。

978-7-111-52170-9-Chapter10-167.jpg在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter10-168.jpg，绘制图10-48所示的连接线。在绘制连接线的过程中，可以适当改变元器件的放置位置，并可以使用其他工具命令辅助完成连线。

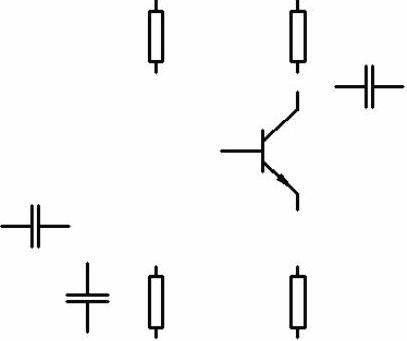

图10-47 插入第3个电容器一般符号


图10-48 绘制连接线

978-7-111-52170-9-Chapter10-171.jpg通过“LEADER”命令创建带箭头的连接线。

命令：LEADER↙

指定引线起点： //在左电容的左连接线上指定一点

指定下一点：@6.8<180↙

指定下一点或[注释(A)/格式(F)/放弃(U)]<注释>：↙

输入注释文字的第一行或<选项>：↙

输入注释选项[公差（T）/副本（C）/块（B）/无（N）/多行文字（M）]<多行文字>：N↙

绘制完成图10-49所示的一条带箭头的连接线。

978-7-111-52170-9-Chapter10-172.jpg使用同样的方法，通过“LEADER”命令创建另一条带箭头的连接线，如图10-50所示。

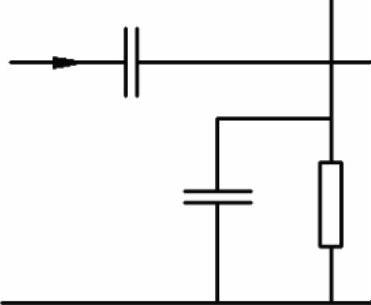

图10-49 绘制一条带箭头的连接线

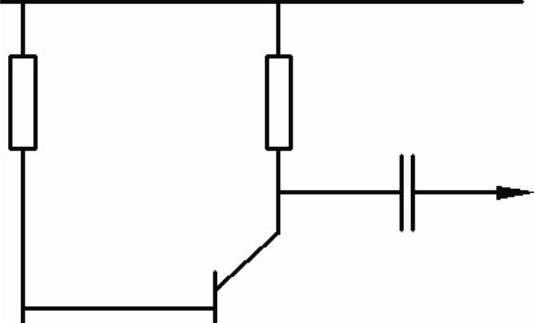

图10-50 绘制另一条带箭头的连接线

978-7-111-52170-9-Chapter10-175.jpg将“注释”层设置为当前图层，接着在功能区“默认”选项卡的“注释”面板中单击“多行文字”按钮978-7-111-52170-9-Chapter10-176.jpg来在放大电路中添加“+”和“-”文字符号，如图10-51所示。

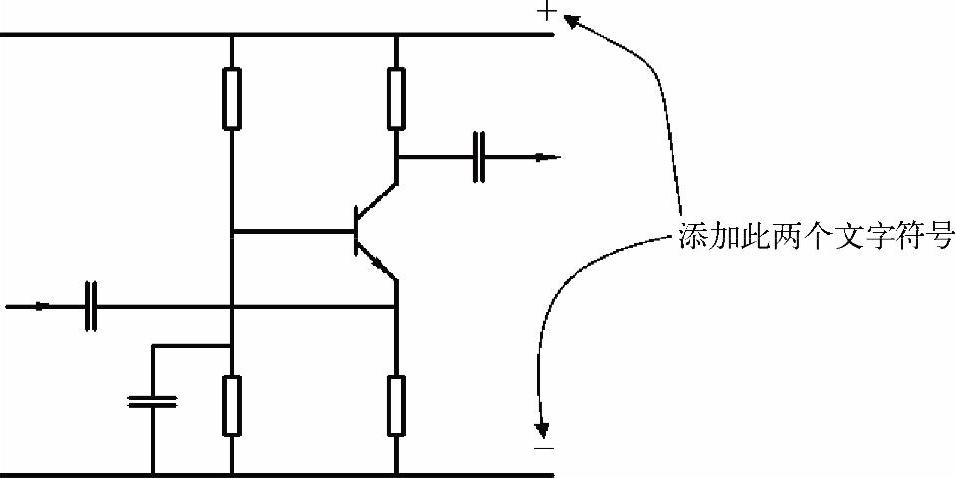

图10-51 添加文字注释

978-7-111-52170-9-Chapter10-178.jpg在“快速访问”工具栏中单击“保存”按钮978-7-111-52170-9-Chapter10-179.jpg，弹出“图形另存为”对话框，输入文件名为“放大电路.dwg”，并指定要保存的路径位置，单击“保存”按钮。
