无源二端网络与四端网络的绘制范例

2023-06-20 理论教育 版权反馈
【摘要】：本范例介绍如何绘制无源二端网络和无源四端网络。无源二端网络的两个端一般绘制在同一侧，如图10-24a所示，无源四端网络的四个端应绘制在假想矩形的四个角上，如图10-24b所示。图10-24 网络端的简化画法a）无源二端网络 b）无源四端网络本范例的绘制步骤如下。

本范例介绍如何绘制无源二端网络和无源四端网络。无源二端网络的两个端一般绘制在同一侧，如图10-24a所示，无源四端网络的四个端应绘制在假想矩形的四个角上，如图10-24b所示。

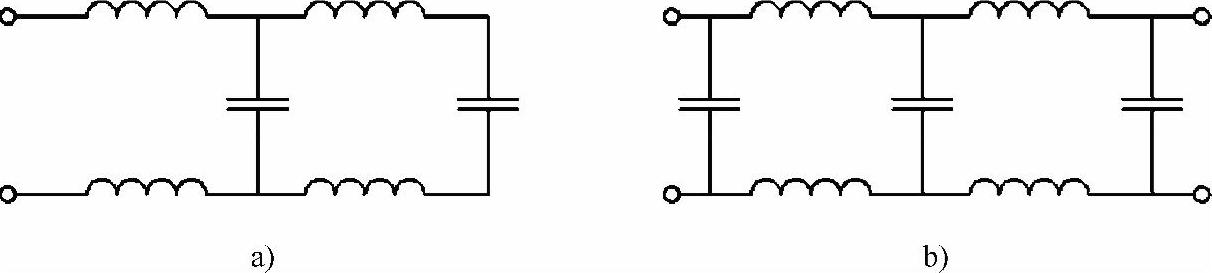

图10-24 网络端的简化画法

a）无源二端网络 b）无源四端网络

本范例的绘制步骤如下。

1.新建图形文件

978-7-111-52170-9-Chapter10-76.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter10-77.jpg，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。

978-7-111-52170-9-Chapter10-78.jpg使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

2.使用相关绘制命令绘制元器件的图形符号

978-7-111-52170-9-Chapter10-79.jpg在功能区“默认”选项卡的“绘图”面板中单击“圆心、半径”按钮978-7-111-52170-9-Chapter10-80.jpg，在图形窗口中任意指定一点作为圆心，指定半径为1.5，从而绘制一个小圆。

978-7-111-52170-9-Chapter10-81.jpg在“修改”面板中单击“复制”按钮978-7-111-52170-9-Chapter10-82.jpg，根据命令行提示进行以下操作。

命令：_copy

选择对象：找到1个 //选择小圆

选择对象：↙

当前设置：复制模式=单个

指定基点或[位移（D）/模式（O）/多个（M）]<位移>：<打开对象捕捉> //选择圆心作为基点

指定第二个点或[阵列（A）]<使用第一个点作为位移>：A↙

输入要进行阵列的项目数：4↙

指定第二个点或[布满（F）]：@3，0↙

复制结果如图10-25所示。

978-7-111-52170-9-Chapter10-83.jpg在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter10-84.jpg，分别绘制两条长度均为3的直线段，如图10-26所示。

978-7-111-52170-9-Chapter10-85.jpg在“修改”面板中单击“修剪”按钮978-7-111-52170-9-Chapter10-86.jpg，将图形修剪成图10-27所示，从而基本完成该电感图形符号。


图10-25 复制结果


图10-26 绘制直线段


图10-27 修剪以完成图形符号

978-7-111-52170-9-Chapter10-90.jpg在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter10-91.jpg，在图形窗口的适当位置处绘制一条长为6的水平直线段；接着在“修改”面板中单击“偏移”按钮978-7-111-52170-9-Chapter10-92.jpg，指定偏移距离为1，在水平直线段的下方创建一条偏移线；然后单击“直线”按钮978-7-111-52170-9-Chapter10-93.jpg，分别绘制两条长度均为4.5的竖直直线段，如图10-28所示，从而完成该电容器一般符号。

3.绘制无源二端网络

先按照布局放置图形符号副本，接着连线，在端口处绘制空心小圆，并可进行相应的修改，以完成无源二端网络。

978-7-111-52170-9-Chapter10-94.jpg在“修改”面板中单击“复制”按钮978-7-111-52170-9-Chapter10-95.jpg，将所绘的电感图形符号按照预先布局方案在预定位置处创建其副本，如图10-29所示。


图10-28 电容器一般符号

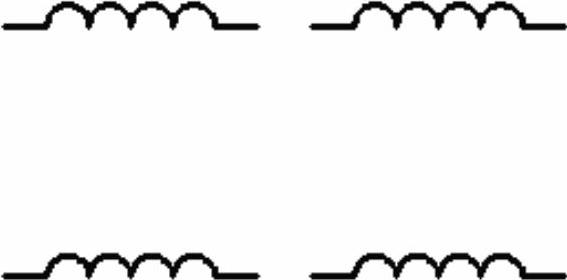

图10-29 按照布局放置图形符号1

978-7-111-52170-9-Chapter10-98.jpg在“修改”面板中单击“复制”按钮978-7-111-52170-9-Chapter10-99.jpg，将电容器一般符号复制到指定位置处，如图10-30所示。

978-7-111-52170-9-Chapter10-100.jpg在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter10-101.jpg进行连线操作。用户也可以单击“延伸”按钮978-7-111-52170-9-Chapter10-102.jpg并结合其他工具来完成。连线结果如图10-31所示。

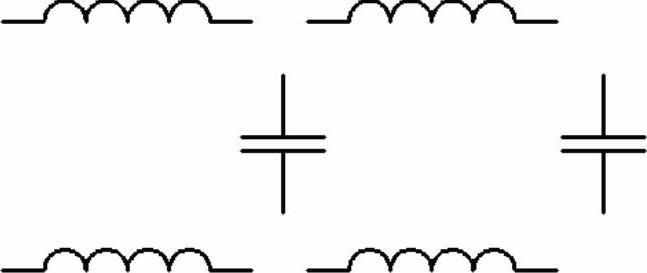

图10-30 放置电容器一般符号副本

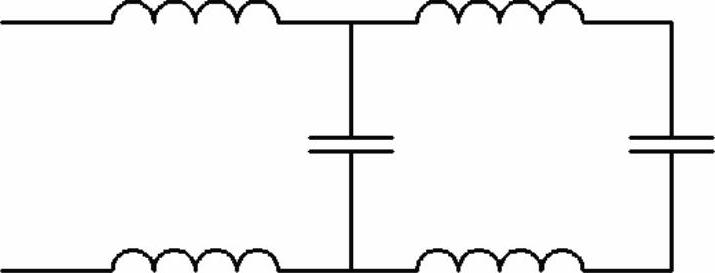

图10-31 连线

978-7-111-52170-9-Chapter10-105.jpg在“绘图”面板中单击“圆心、半径”按钮978-7-111-52170-9-Chapter10-106.jpg，在左端分别绘制半径均为0.75的两个小圆，如图10-32所示。

978-7-111-52170-9-Chapter10-107.jpg在“修改”面板中单击“修剪”按钮978-7-111-52170-9-Chapter10-108.jpg，将位于小圆内部的一小段线段修剪掉，从而完成该无源二端网络，结果如图10-33所示。

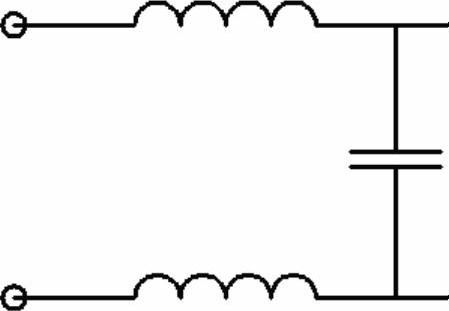

图10-32 绘制两个小圆

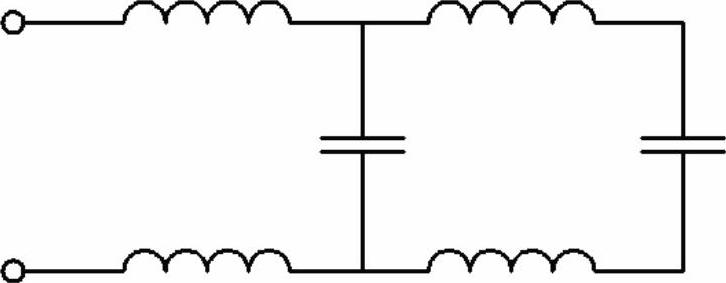

图10-33 完成无源二端网络

4.绘制无源四端网络

978-7-111-52170-9-Chapter10-111.jpg无源四端网络和无源二端网络布局相似，可以单击“复制”按钮978-7-111-52170-9-Chapter10-112.jpg将整个无源二端网络图形复制到旁边。

978-7-111-52170-9-Chapter10-113.jpg在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter10-114.jpg，在复制得到的图形右部分别绘制两段直线段，并在“修改”面板中单击“复制”按钮978-7-111-52170-9-Chapter10-115.jpg，将电容器一般符号连同相应连线复制到靠近预期端口的大概位置处，如图10-34所示。

978-7-111-52170-9-Chapter10-116.jpg分别单击“圆心、半径”按钮978-7-111-52170-9-Chapter10-117.jpg和“修剪”按钮978-7-111-52170-9-Chapter10-118.jpg来完成无源四端网络右侧的小圆细节，结果如图10-35所示。

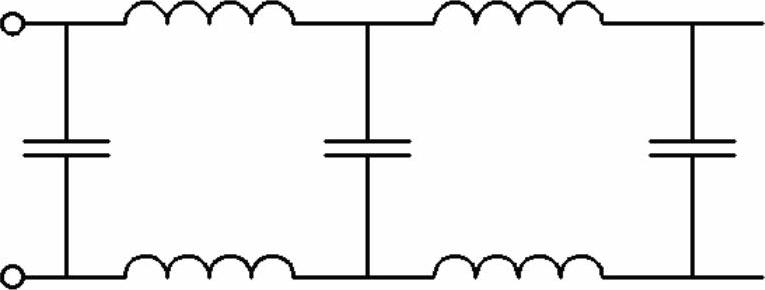

图10-34 尚未完成的无源四端网络

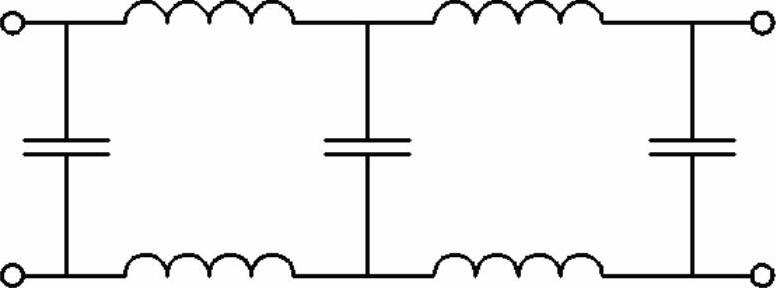

图10-35 完成无源四端网络
