绘制整流桥电路图的技巧和示例

2023-06-20 理论教育版权反馈

【摘要】：本节范例介绍一种常见整流桥的绘制步骤，完成的整流桥如图10-18所示。图10-18 整流桥电路图图10-19 半导体二极管一般符号在“修改”面板中单击“旋转”按钮，将整个半导体二极管一般符号旋转180°，旋转结果如图10-20所示。绘制好相关直线段后，可以使用相关的修改工具来调整某些线段的位置等。图10-22 连线图10-22 连线图10-23 添加相应的文字符号图10-23 添加相应的文字符号

本节范例介绍一种常见整流桥的绘制步骤，完成的整流桥如图10-18所示。本范例的操作步骤如下。

在“快速访问”工具栏中单击“新建”按钮，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。

使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

按照本书6.4.1节介绍的方法绘制半导体二极管一般符号，绘制的半导体二极管一般符号如图10-19所示（图中给出了一些参考尺寸）。

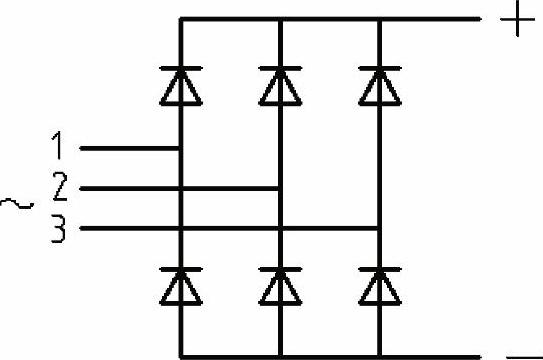

图10-18 整流桥电路图（未含电容部分）

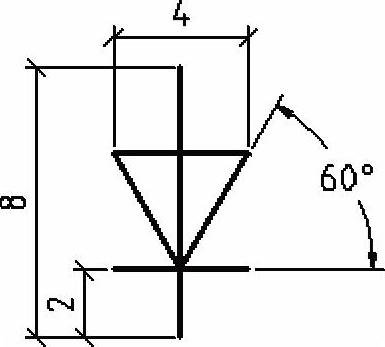

图10-19 半导体二极管一般符号

在“修改”面板中单击“旋转”按钮，将整个半导体二极管一般符号旋转180°，旋转结果如图10-20所示。

在“修改”面板中单击“复制”按钮，按照以下操作放置半导体二极管一般符号副本以完成该图形符号的布局。

命令：_copy

选择对象：指定对角点：找到5个 //以窗口选择方式选择这个图形符号

选择对象：↙

当前设置：复制模式=单个

指定基点或[位移（D）/模式（O）/多个（M）]<位移>：M↙

指定基点或[位移（D）/模式（O）/多个（M）]<位移>： //选择等边三角形的上顶点

指定第二个点或[阵列（A）]<使用第一个点作为位移>：@10，0↙

指定第二个点或[阵列（A）/退出（E）/放弃（U）]<退出>：@20，0↙

指定第二个点或[阵列（A）/退出（E）/放弃（U）]<退出>：@20<-90↙

指定第二个点或[阵列（A）/退出（E）/放弃（U）]<退出>：@10，-20↙

指定第二个点或[阵列（A）/退出（E）/放弃（U）]<退出>：@20，-20↙

指定第二个点或[阵列（A）/退出（E）/放弃（U）]<退出>：↙

此时图形如图10-21所示。

图10-20 旋转180°后的图形符号

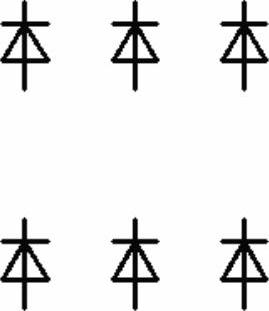

图10-21 半导体二极管的布局

连线。单击“直线”按钮分别绘制相应的直线段，以完成图10-22所示的图形效果。绘制好相关直线段后，可以使用相关的修改工具来调整某些线段的位置等。

在功能区“默认”选项卡的“图层”面板中，从“图层”下拉列表框中选择“注释”层作为当前图层。

在功能区“默认”选项卡的“注释”面板中单击“文字”按钮，分别添加相应的文字符号，如图10-23所示。

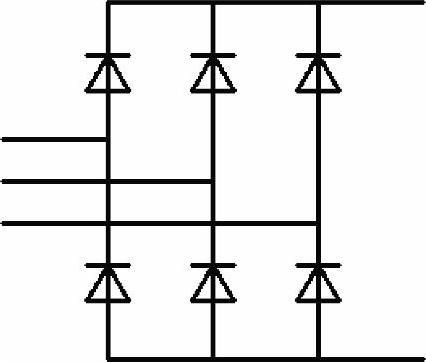

图10-22 连线

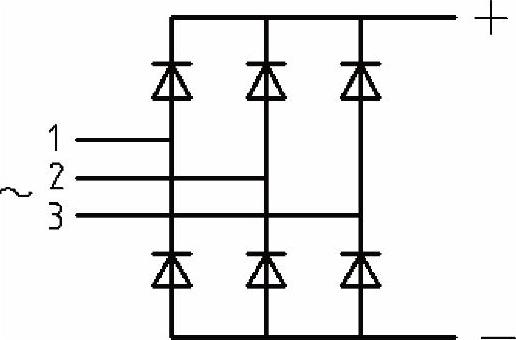

图10-23 添加相应的文字符号
