对称电路绘制范例详解

2023-06-20 理论教育 版权反馈
【摘要】：本节范例介绍一种对称电路的绘制，其完成结果如图10-13所示。图10-13 要完成的对称电路图10-13 要完成的对称电路在“快速访问”工具栏中单击“新建”按钮，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。在“绘图”面板中单击“直线”按钮，分别绘制两条直线段，如图10-14所示，长度可大致确定。

本节范例介绍一种对称电路的绘制，其完成结果如图10-13所示。

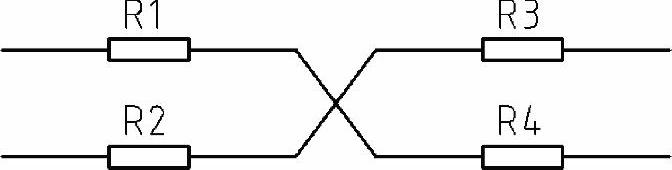

图10-13 要完成的对称电路

978-7-111-52170-9-Chapter10-35.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter10-36.jpg，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。

978-7-111-52170-9-Chapter10-37.jpg使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

978-7-111-52170-9-Chapter10-38.jpg在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter10-39.jpg，在绘图区域任意指定一个角点，接着指定另一个角点为“@7.5，2”，从而绘制一个细长的矩形。

978-7-111-52170-9-Chapter10-40.jpg在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter10-41.jpg，分别绘制两条直线段，如图10-14所示，长度可大致确定（本例将这两条直线段的长度均设置为10）。

978-7-111-52170-9-Chapter10-42.jpg在“修改”面板中单击“矩形阵列”按钮978-7-111-52170-9-Chapter10-43.jpg，从左到右指定两个窗口角点来选择整个图形，按<Enter>键后功能区出现“阵列创建”上下文选项卡，将列数设置为“2”，列介于的相互间距离为“35”（即列间距为35），行数为“2”，行介于的相互间距为“10”（即行间距为10），层级级别数为“1”，单击“关联”按钮978-7-111-52170-9-Chapter10-44.jpg以取消选中它，然后单击“关闭阵列”按钮978-7-111-52170-9-Chapter10-45.jpg，结果如图10-15所示。


图10-14 绘制好矩形后绘制两条线段

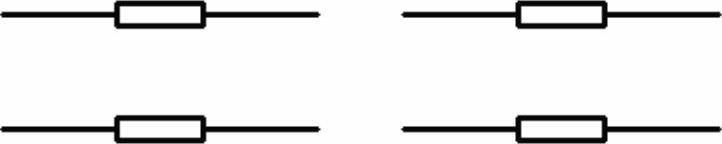

图10-15 创建矩形阵列的结果

978-7-111-52170-9-Chapter10-48.jpg连线。在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter10-49.jpg，连接端点A、D以创建线段AD，如图10-16所示。使用同样的方法，单击“直线”按钮978-7-111-52170-9-Chapter10-50.jpg，连接端点B、C以创建线段BC。

978-7-111-52170-9-Chapter10-51.jpg功能区“默认”选项卡的“图层”面板中，从“图层”下拉列表框中选择“注释”层作为当前图层。

978-7-111-52170-9-Chapter10-52.jpg添加文字注释。在功能区“默认”选项卡的“注释”面板中单击“文字”按钮978-7-111-52170-9-Chapter10-53.jpg，分别为电阻添加文字注释，完成效果如图10-17所示。

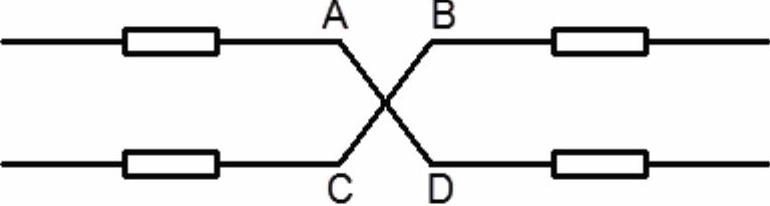

图10-16 创建线段AD和线段B C

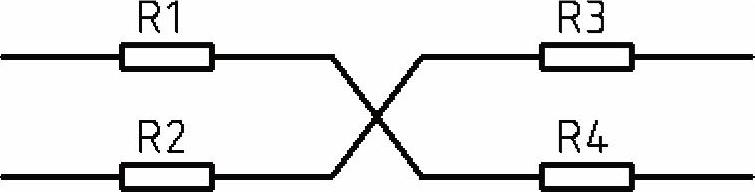

图10-17 添加文字注释
