范例：如何绘制桥式电路

2023-06-20 理论教育 版权反馈
【摘要】：桥式电路的输入端通常绘制在左方，输出端绘制在右方，可以有多种简化模式，如图10-1所示。下面以中间的一种桥式电路为例介绍其绘制步骤。图10-1 桥式电路的几种简化模式在“快速访问”工具栏中单击“新建”按钮，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。至此完成此桥式电路绘制。图10-11 绘制两条直线段图10-11 绘制两条直线段图10-12 绘制另外的连续线段图10-12 绘制另外的连续线段

桥式电路的输入端通常绘制在左方，输出端绘制在右方，可以有多种简化模式，如图10-1所示。下面以中间的一种桥式电路为例介绍其绘制步骤。

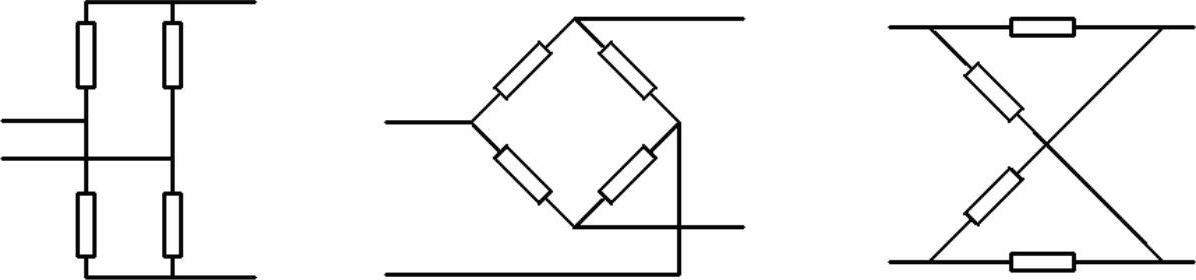

图10-1 桥式电路的几种简化模式

978-7-111-52170-9-Chapter10-4.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter10-5.jpg，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。

978-7-111-52170-9-Chapter10-6.jpg使用“草图与注释”工作空间，接着打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。

978-7-111-52170-9-Chapter10-7.jpg在功能区“默认”选项卡的“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter10-8.jpg，在绘图区域任意指定一个角点，接着指定另一个角点为“@7.5，2”，从而绘制一个细长的矩形，如图10-2所示。

978-7-111-52170-9-Chapter10-9.jpg在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter10-10.jpg，在矩形左右两边各绘制一条长度为5的水平直线段，它们各有一端位于矩形的相应边的中点处，如图10-3所示。

978-7-111-52170-9-Chapter10-11.jpg在“修改”面板中单击“旋转”按钮978-7-111-52170-9-Chapter10-12.jpg，根据命令行提示进行以下操作。

命令：_rotate

UCS当前的正角方向：ANGDIR=逆时针ANGBASE=0

选择对象：指定对角点：找到3个 //以窗口选择方式选择整个图形

选择对象：↙

指定基点： //选择左边直线段的左端点

指定旋转角度，或[复制（C）/参照（R）]<0>：45↙

旋转电阻图形符号的结果如图10-4所示。


图10-2 绘制一个矩形


图10-3 绘制两条线段


图10-4 旋转电阻图形符号

978-7-111-52170-9-Chapter10-16.jpg镜像图形。在“修改”面板中单击“镜像”按钮978-7-111-52170-9-Chapter10-17.jpg，根据命令行提示进行以下操作。

命令：_mirror

选择对象：指定对角点：找到3个 //以窗口选择方式框选整个图形

选择对象：↙

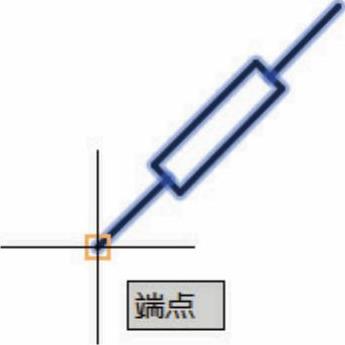

指定镜像线的第一点： //选择图10 5所示的端点

指定镜像线的第二点：@5.0↙ //亦可在正交模式下在过第一点的水平线上任意单击一点

要删除源对象吗？[是(Y)/否(N)]<否>：↙

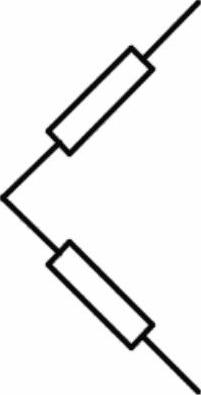

镜像图形的结果如图10-6所示。


图10-5 选择端点作为镜像线的第一点


图10-6 镜像图形的结果

978-7-111-52170-9-Chapter10-20.jpg镜像图形。单击“镜像”按钮978-7-111-52170-9-Chapter10-21.jpg，根据命令行提示进行以下操作。

命令：_mirror

选择对象：指定对角点：找到6个 //以窗口选择方式框选整个图形

选择对象：↙

指定镜像线的第一点： //选择图10-7所示的端点1

指定镜像线的第二点： //选择图10-7所示的端点2

要删除源对象吗？[是（Y）/否（N）]<否>：↙

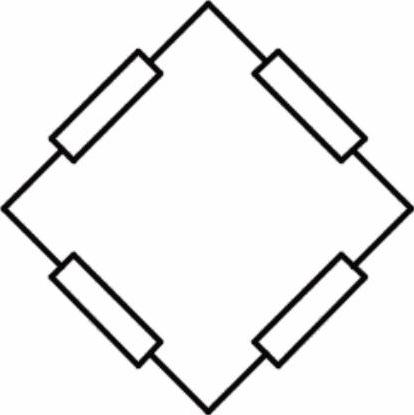

完成第二次镜像操作得到的图形效果如图10-8所示。


图10-7 指定镜像线的第一点和第二点


图10-8 第二次镜像图形的结果

978-7-111-52170-9-Chapter10-24.jpg连线。在“绘图”面板中单击“直线”按钮978-7-111-52170-9-Chapter10-25.jpg，进行以下操作。

命令：_line

指定第一个点： //选择图10-9所示的端点

指定下一点或[放弃（U）]：@10<180↙

指定下一点或[放弃（U）]：↙

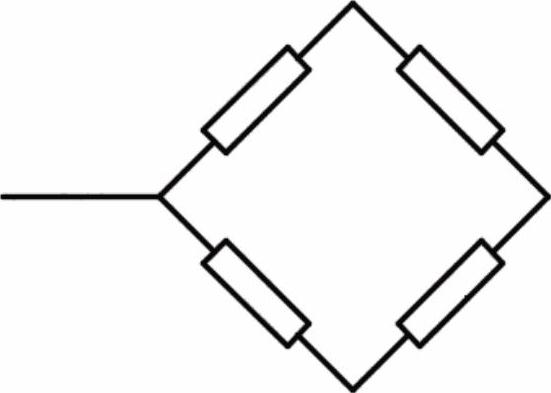

绘制的一条线段如图10-10所示。


图10-9 选择端点作为直线的第一个点


图10-10 完成绘制一条直线段

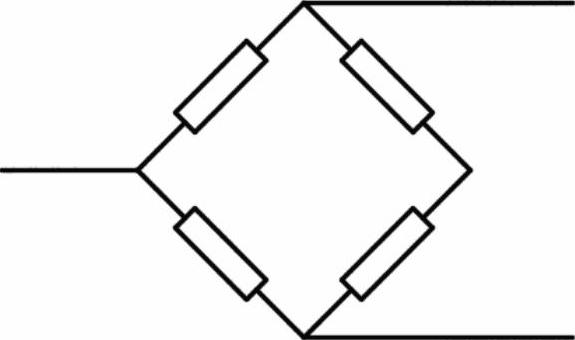

978-7-111-52170-9-Chapter10-28.jpg单击“直线”按钮978-7-111-52170-9-Chapter10-29.jpg，创建图10-11所示的两条水平直线段，这两条直线段的长度均设为20。

978-7-111-52170-9-Chapter10-30.jpg单击“直线”按钮978-7-111-52170-9-Chapter10-31.jpg，创建另外的连续直线段，如图10-12所示，具体尺寸可自行确定。至此完成此桥式电路绘制。


图10-11 绘制两条直线段


图10-12 绘制另外的连续线段
