电气电路图的基本知识介绍
【摘要】：电气电路图简称为电路图，它是指表达项目电路组成和物理连接信息的简图。按照不同的标准，电路图可以有不同的分类。例如按照所表达对象的完整性来划分，电路图可分为整机电路图和单元电路图。整机电路通常由若干个单元电路图构成。表10-1 电路图的主要特点在介绍具体的电路图绘制范例之前，读者应该要先了解电路图的内容。一张完整的电路图主要包括以下几方面内容。
电气电路图简称为电路图，它是指表达项目电路组成和物理连接信息的简图。电路图可直接表述电力或电气线路的结构和工作原理，说明产品各组成部分的电气连接关系，为绘制接线图、印制板图提供依据，可给出电路中各设备和元器件的关键参数以为检测、更换设备和元器件提供依据，并可给出有关测试点的工作电压以为检修电路故障提供方便等，多用于电路的设计与分析工作。
按照不同的标准，电路图可以有不同的分类。例如按照所表达对象的完整性来划分，电路图可分为整机电路图和单元电路图。整机电路通常由若干个单元电路图构成。按照特定应用特点来划分，电路图还可以分为应用电路图和原理电路图，前者是能够直接用于生产实际的电路图，而后者则是理想化的、供研究和教学使用的电路图。
为满足设计工程和电气设计的需要，电路图通常具有表10-1所示的特点。

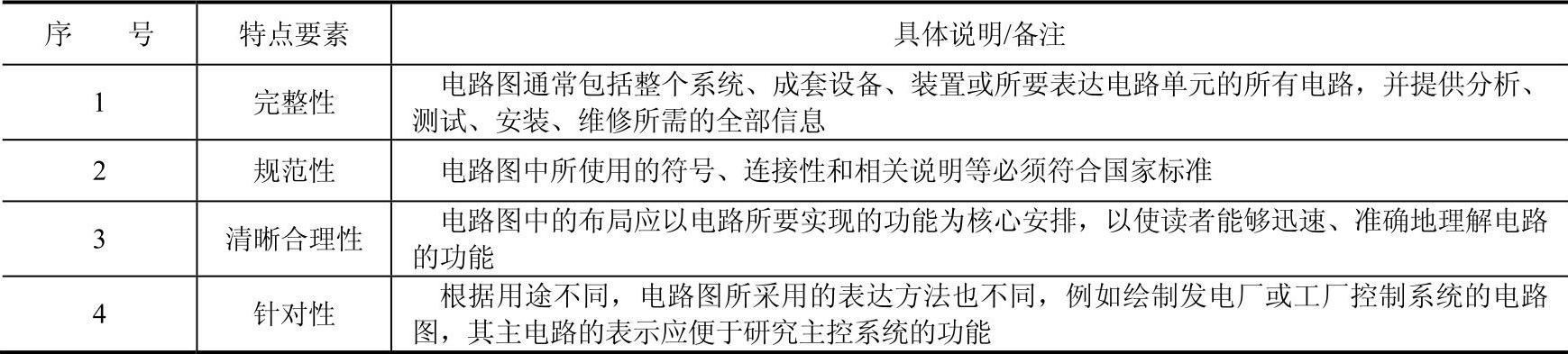

表10-1 电路图的主要特点
在介绍具体的电路图绘制范例之前，读者应该要先了解电路图的内容。电路图至少应表示项目的实现细节，可不考虑元器件的实际物理尺寸和形状。一张完整的电路图主要包括以下几方面内容。
（1）表示电路中元件或功能的图形符号。
（2）表示元件或功能图形符号之间的连接线，包括单线或多线、连续线或中断线。
（3）项目代号，如表示项目功能面、产品面、位置面结构的参照代号。
（4）端子代号。
（5）用于逻辑信号的电平约定。
（6）电路寻迹必需的信息（信息代号、位置检索标记）。
（7）项目功能必需的补充信息。
