实体建模实例：9.6贴脚芯片

2023-06-20 理论教育 版权反馈
【摘要】：本节介绍某贴脚芯片实体建模范例，在该范例中主要应用到“长方体”“矩形”“多段线”“圆角”“扫描”“UCS”“三维对齐”“矩形阵列”“三维镜像”和“差集”等工具命令。图9-74 某贴脚芯片实体模型图9-74 某贴脚芯片实体模型在“快速访问”工具栏中单击“新建”按钮，弹出“选择样板”对话框，选择“acadiso3D.dwt”，单击“打开”按钮。

芯片的管脚通常有两类，一类是插脚，另一类是贴脚（贴片）。本节介绍某贴脚芯片实体建模范例，在该范例中主要应用到“长方体”“矩形”“多段线”“圆角”“扫描”“UCS”“三维对齐”“矩形阵列”“三维镜像”和“差集”等工具命令。本范例要完成的某贴脚芯片实体模型如图9-74所示，具体的操作步骤如下。

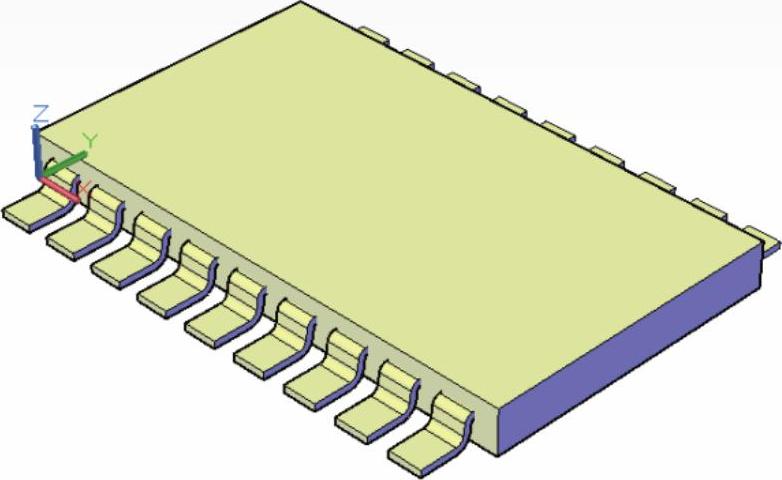

图9-74 某贴脚芯片实体模型

978-7-111-52170-9-Chapter09-222.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter09-223.jpg，弹出“选择样板”对话框，选择“acadiso3D.dwt”，单击“打开”按钮。

978-7-111-52170-9-Chapter09-224.jpg使用“三维建模”工作空间，并从功能区“常用”选项卡的“视图”面板中将“真实”视觉样式设置为当前视觉样式。

978-7-111-52170-9-Chapter09-225.jpg在功能区“常用”选项卡的“建模”面板中单击“长方体”按钮978-7-111-52170-9-Chapter09-226.jpg，通过命令行进行以下操作以绘制一个长方体。

命令：_box

指定第一个角点或[中心（C）]：0，0↙

指定其他角点或[立方体（C）/长度（L）]：@24，13.8↙

指定高度或[两点（2P）]：2↙

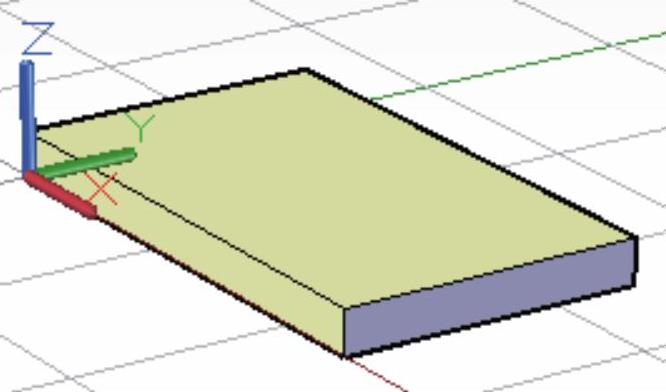

此时，可以在位于图形窗口右部导航栏的“缩放”下拉列表框中选择“全部缩放”选项（对应图标为978-7-111-52170-9-Chapter09-227.jpg）进行缩放以显示所有可见对象，随后可将光标置于图形窗口，滚动鼠标中键滚轮适当调整模型视图显示大小。绘制的长方体显示如图9-75所示。

978-7-111-52170-9-Chapter09-228.jpg从功能区“常用”选项卡的“坐标”面板中单击“X”按钮978-7-111-52170-9-Chapter09-229.jpg，输入绕X轴的旋转角度为“90°”。

978-7-111-52170-9-Chapter09-230.jpg从“绘图”面板中单击“矩形”按钮978-7-111-52170-9-Chapter09-231.jpg，分别指定第一个角点和另一个角点来绘制一个长方形，命令行操作如下。

命令：_rectang

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：-5，0↙

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：@1.5，0.3↙

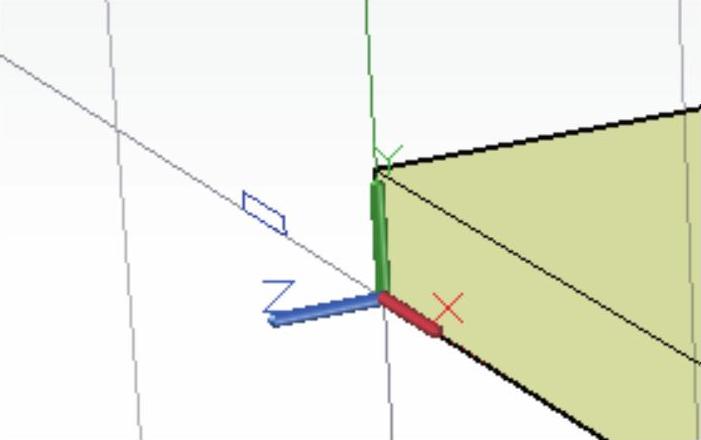

绘制的一个长方形（矩形）如图9-76所示。


图9-75 绘制的一个长方体


图9-76 绘制一个长方形（矩形）

978-7-111-52170-9-Chapter09-234.jpg从“坐标”面板中单击“Y”按钮978-7-111-52170-9-Chapter09-235.jpg，输入绕Y轴的旋转角度为“90°”。

978-7-111-52170-9-Chapter09-236.jpg在“绘图”面板中单击“多段线”按钮978-7-111-52170-9-Chapter09-237.jpg绘制多段线，其命令行操作如下。

命令：_pline

指定起点：-6，0↙

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@2<0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@1.1<82↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@0.8<0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：↙

绘制好的二维多段线如图9-77所示（图中关闭了栅格显示）。

978-7-111-52170-9-Chapter09-238.jpg按照以下命令行操作对二维多段线进行圆角。

命令：_fillet //从“修改”面板中单击“圆角”按钮978-7-111-52170-9-Chapter09-239.jpg

当前设置：模式=修剪，半径=0.6000

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：P↙

选择二维多段线或[半径(R)]：R↙

指定圆角半径<0.6000>:0.35↙

选择二维多段线或[半径(R)]：//选择二维多段线

2条直线已被圆角

圆角后的二维多段线如图9-78所示。


图9-77 绘制二维多段线


图9-78 对二维多段线进行圆角

978-7-111-52170-9-Chapter09-242.jpg创建扫掠实体。在功能区“实体”选项卡的“实体”面板中单击“扫掠”按钮978-7-111-52170-9-Chapter09-243.jpg，

命令：_sweep

当前线框密度：ISOLINES=4，闭合轮廓创建模式=实体

选择要扫掠的对象或[模式（MO）]：_MO闭合轮廓创建模式[实体（SO）/曲面（SU）]<实体>：_SO

选择要扫掠的对象或[模式（MO）]：找到1个 //选择长方形（矩形）

选择要扫掠的对象或[模式（MO）]：↙

选择扫掠路径或[对齐（A）/基点（B）/比例（S）/扭曲（T）]：A↙

扫掠前对齐垂直于路径的扫掠对象[是（Y）/否（N）]<是>：Y↙

选择扫掠路径或[对齐（A）/基点（B）/比例（S）/扭曲（T）]：B↙

指定基点：//选择长方形的一条边的中点，如图9-79所示

选择扫掠路径或[对齐（A）/基点（B）/比例（S）/扭曲（T）]： //选择二维多段线

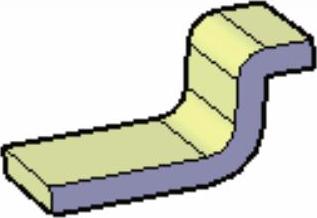

创建的扫掠实体如图9-80所示。


图9-79 指定基点


图9-80 创建的扫掠实体

978-7-111-52170-9-Chapter09-246.jpg在“坐标”面板中单击“世界”按钮978-7-111-52170-9-Chapter09-247.jpg，从而将当前用户坐标系设置为世界坐标系。

978-7-111-52170-9-Chapter09-248.jpg使用位于图形窗口右上角的视图视角导航工具，如图9-81所示，将模型视图视角调整为图9-82所示，以便于后面的三维对齐操作。


图9-81 使用视图视角导航工具


图9-82 调整模型视图视角

978-7-111-52170-9-Chapter09-251.jpg三维对齐操作。在功能区“常用”选项卡的“修改”面板中单击“三维对齐”按钮978-7-111-52170-9-Chapter09-252.jpg，根据命令行提示进行以下操作。

命令：_3dalign

选择对象：找到1个 //选择图9-83所示的贴脚实体

选择对象：↙

指定源平面和方向...

指定基点或[复制（C）]： //选择图9-84所示的三维顶点1

指定第二个点或[继续（C）]<C>： //选择图9-84所示的三维顶点2

指定第三个点或[继续（C）]<C>： //选择图9-84所示的三维顶点3

指定目标平面和方向...

指定第一个目标点：1，0.4，1↙

指定第二个目标点或[退出（X）]<X>：1，0.4，1.3↙

指定第三个目标点或[退出（X）]<X>：2.5，0.4，1.3↙


图9-83 选择要操作的对象

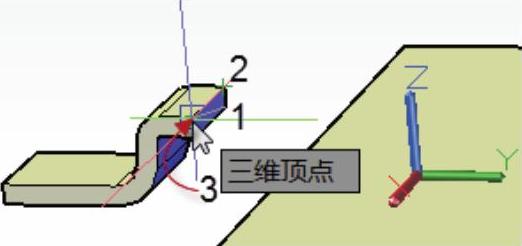

图9-84 指定源平面和方向

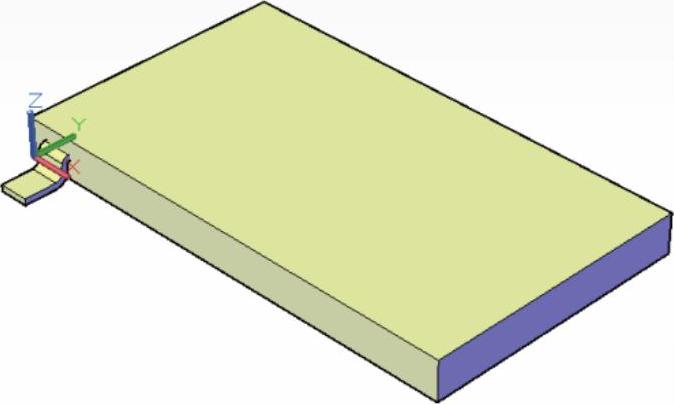

978-7-111-52170-9-Chapter09-255.jpg完成三维对齐操作后，打开功能区“常用”选项卡的“视图”面板，从“三维导航”下拉列表框中选择“东南等轴测”选项，此时模型显示如图9-85所示，可以较为直观地观察到三维对齐操作的效果。

978-7-111-52170-9-Chapter09-256.jpg矩形阵列。在功能区“常用”选项卡的“修改”面板中单击“矩形阵列”按钮978-7-111-52170-9-Chapter09-257.jpg，选择贴脚实体模型并按<Enter>键，接着在功能区出现的“阵列创建”上下文选项卡中将列数设置为“9”，列数的“介于”间距值为“2.55”，其对应的列距离总计值为“20.4”，而行数和级别层级数均设为“1”，并单击选中“关联”按钮978-7-111-52170-9-Chapter09-258.jpg，然后单击“关闭阵列”按钮978-7-111-52170-9-Chapter09-259.jpg，阵列结果如图9-86所示。


图9-85 使用“东南等轴测”视角


图9-86 创建矩形阵列的结果

978-7-111-52170-9-Chapter09-262.jpg进行三维镜像操作。在功能区“常用”选项卡的“修改”面板中单击“三维镜像”按钮978-7-111-52170-9-Chapter09-263.jpg，通过命令行进行以下相关的操作。

命令：_mirror3d

选择对象：找到1个 //选择关联的矩形阵列

选择对象：↙

指定镜像平面（三点）的第一个点或[对象（O）/最近的（L）/Z轴（Z）/视图（V）/XY平面（XY）/YZ平面（YZ）/ZX平面（ZX）/三点（3）]<三点>： //选择图9-87所示的三维中点1（需启用三维对象捕捉模式）

在镜像平面上指定第二点： //选择图9-87所示的三维中点2

在镜像平面上指定第三点： //选择图9-87所示的三维中点3

是否删除源对象？[是（Y）/否（N）]<否>：N↙

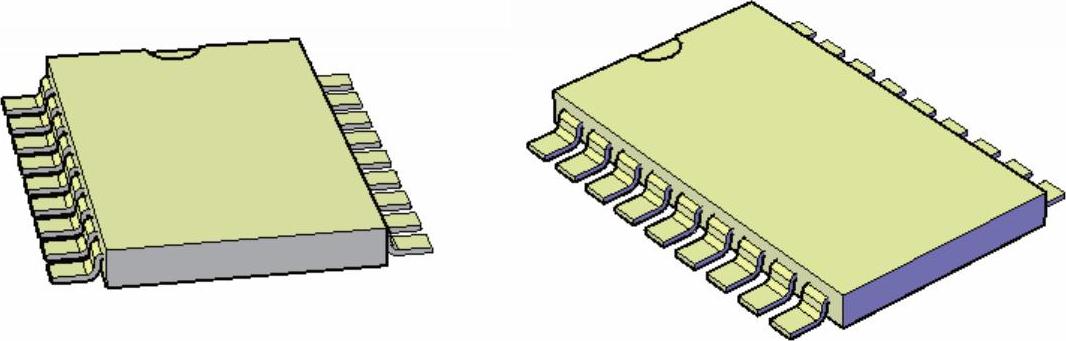

三维镜像结果如图9-88所示。


图9-87 指定3点定义镜像平面


图9-88 三维镜像结果

978-7-111-52170-9-Chapter09-266.jpg创建一个圆柱体。在功能区“常用”选项卡的“建模”面板中单击“圆柱体”按钮978-7-111-52170-9-Chapter09-267.jpg，通过命令行进行相关操作。

命令：_cylinder

指定底面的中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）/椭圆（E）]：0，6.9，1.85↙

指定底面半径或[直径（D）]：1.5↙

指定高度或[两点（2P）/轴端点（A）]<2.0000>：1↙

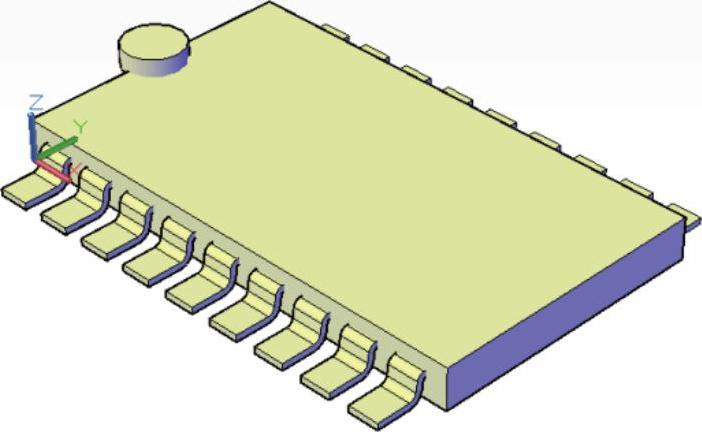

绘制的该圆柱体如图9-89所示。

978-7-111-52170-9-Chapter09-268.jpg进行差集布尔运算。在功能区“常用”选项卡的“实体编辑”面板中单击“差集”按钮978-7-111-52170-9-Chapter09-269.jpg，根据命令行提示进行以下操作。

命令：_subtract

选择要从中减去的实体、曲面和面域...

选择对象：找到1个 //选择长方体

选择对象：↙

选择要减去的实体、曲面和面域...

选择对象：找到1个 //选择圆柱体

选择对象：↙

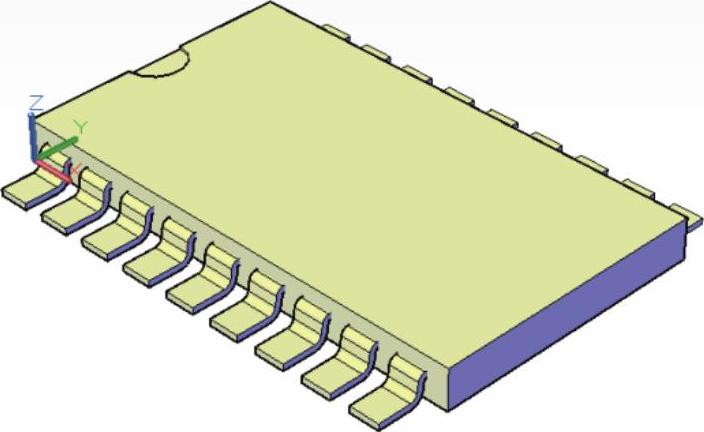

进行差集布尔运算的结果如图9-90所示。


图9-89 绘制一个圆柱体


图9-90 求差集的结果

978-7-111-52170-9-Chapter09-272.jpg保存图形文件。

978-7-111-52170-9-Chapter09-273.jpg如果要将18个贴脚与芯片主体合并成一个单独的实体，那么需要先单击“打散”按钮978-7-111-52170-9-Chapter09-274.jpg将由贴脚组成的关联矩形阵列对象打散（分解），然后再单击“并集”按钮978-7-111-52170-9-Chapter09-275.jpg将芯片主体和全部贴脚实体对象合并组合成一个实体。
