电容实体建模实例演示

2023-06-20 理论教育版权反馈

【摘要】：本实例要完成的电容三维实体模型如图9-64所示。图9-64 电容器实体建模实例本实体建模实例的操作步骤如下。使用“三维建模”工作空间，并从功能区“常用”选项卡的“视图”面板中将“真实”视觉样式设置为当前视觉样式。图9-65 绘制圆柱体图9-65 绘制圆柱体图9-66 绘制一个圆环体图9-66 绘制一个圆环体从“布尔值”面板中单击“差集”按钮，选择圆柱体，按键，接着选择圆环体，按键，此时实体模型效果如图9-67所示。

电容器是两金属板之间存在绝缘介质的一种电路元件，其单位为法拉，它在储能、滤波、调谐、旁路、耦合、延时和整形等电路中均起着重要作用。本实例要完成的电容三维实体模型如图9-64所示。在该实例中，先创建基本的圆柱体和圆环体等基本实体，然后对它们进行相应的布尔运算来组成单一实体，在该模型中还创建有圆角。

图9-64 电容器实体建模实例

本实体建模实例的操作步骤如下。

在“快速访问”工具栏中单击“新建”按钮，弹出“选择样板”对话框，选择“acadiso3D.dwt”，单击“打开”按钮。

使用“三维建模”工作空间，并从功能区“常用”选项卡的“视图”面板中将“真实”视觉样式设置为当前视觉样式。

在功能区中切换至“实体”选项卡，从“图元”面板中单击“圆柱体”按钮，通过命令行进行以下操作来绘制图9-65所示的一个圆柱体。

命令：_cylinder

指定底面的中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）/椭圆（E）]：0，0↙

指定底面半径或[直径（D）]：2.5↙

指定高度或[两点（2P）/轴端点（A）]<16.0000>：10↙

从“图元”面板中单击“圆环体”按钮，根据命令行提示进行以下操作。

命令：_torus

指定中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）]：0，0，8.5↙

指定半径或[直径（D）]<2.7000>：3.2↙

指定圆管半径或[两点（2P）/直径（D）]<1.5000>：1↙

绘制的圆环体如图9-66所示。

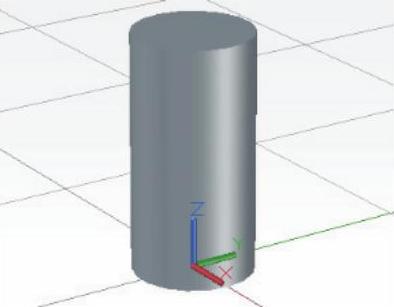

图9-65 绘制圆柱体

图9-66 绘制一个圆环体

从“布尔值”面板中单击“差集”按钮，选择圆柱体，按<Enter>键，接着选择圆环体，按<Enter>键，此时实体模型效果如图9-67所示。

在“实体编辑”面板中单击“圆角边”按钮，根据命令行提示进行以下操作。

命令：_FILLETEDGE

半径=1.0000

选择边或[链（C）/环（L）/半径（R）]：R↙

输入圆角半径<1.0000>：0.3↙

选择边或[链（C）/环（L）/半径（R）]： //选择图9-68所示的边1

选择边或[链（C）/环（L）/半径（R）]： //选择图9-68所示的边2

选择边或[链（C）/环（L）/半径（R）]： //选择图9-68所示的边3

选择边或[链（C）/环（L）/半径（R）]： //选择图9-68所示的边4

选择边或[链（C）/环（L）/半径（R）]：↙

已选定4个边用于圆角。

按<Enter>键接受圆角或[半径（R）]：↙

完成圆角边后的模型效果如图9-69所示。

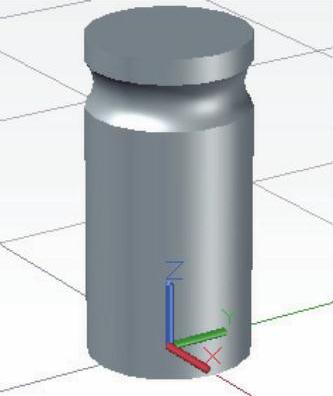

图9-67 求差集运算

图9-68 选择要圆角的边

图9-69 模型显示

切换到功能区的“常用”选项卡，从“坐标”面板中单击“原点”按钮，捕捉图9-70所示的三维中心点（即所在端面的圆心位置）。

切换回功能区的“实体”选项卡，接着从“图元”面板中单击“圆柱体”按钮，在命令行中进行以下操作。

命令：_cylinder

指定底面的中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）/椭圆（E）]：0，1.1，0↙

指定底面半径或[直径（D）]<2.5000>：0.25↙

指定高度或[两点（2P）/轴端点（A）]<10.0000>：5↙

创建的表示一个管脚的小圆柱体如图9-71所示。

图9-70 指定UCS新原点

图9-71 完成一个管脚

从“图元”面板中单击“圆柱体”按钮，在命令行中进行以下操作。

命令：_cylinder

指定底面的中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）/椭圆（E）]：0，-1.1，0↙

指定底面半径或[直径（D）]<0.2500>:↙

指定高度或[两点(2P)/轴端点（A）]<5.0000>:↙

创建的表示另一个管脚的小圆柱体如图9 72所示。

从“布尔值”面板中单击“并集”按钮，接着分别选择图9 73所示的实体1、小圆柱体1和小圆柱体2，按(Enter>键，从而将所选的3个实体对象合并为一个实体对象。

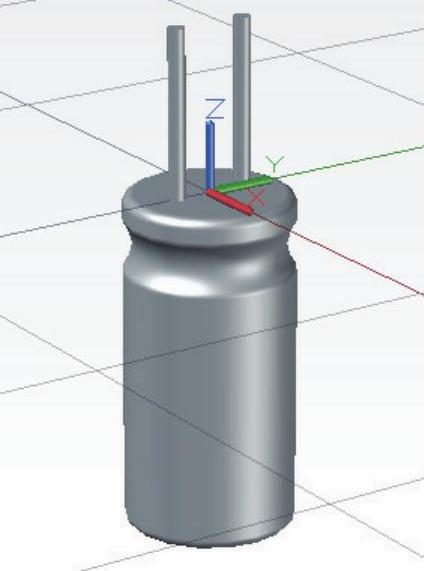

图9-72 完成另一个管脚

图9-73 并集布尔运算结果
