发光二极管的实体建模实例

【摘要】:本节介绍一个插脚发光二极管实体建模实例,如图9-52所示。发光二极管广泛应用于各种电子电路、家电、仪表和照明等设备器具中。根据插脚发光二极管的外形结构特点,可以先采用旋转命令绘制发光二极管的头部,接着使用拉伸命令创建发光二极管的插脚(管脚)部分,当然旋转和拉伸需要准备好相关的二维草绘曲线。

本节介绍一个插脚发光二极管(LED)实体建模实例,如图9-52所示。发光二极管广泛应用于各种电子电路、家电、仪表和照明等设备器具中。根据插脚发光二极管的外形结构特点,可以先采用旋转命令绘制发光二极管的头部,接着使用拉伸命令创建发光二极管的插脚(管脚)部分,当然旋转和拉伸需要准备好相关的二维草绘曲线。


图9-52 带管脚的发光二极管模型

本实体建模实例的操作步骤如下。

978-7-111-52170-9-Chapter09-163.jpg在“快速访问”工具栏中单击“新建”按钮978-7-111-52170-9-Chapter09-164.jpg,利用弹出的对话框选择“ZJ标准图形样板.dwt”(本书随书光盘的“图形样板”文件夹中提供有该图形样板文件)来新建一个使用此图形样板的新图形文件。

978-7-111-52170-9-Chapter09-165.jpg在“快速访问”工具栏的“工作空间”下拉列表框中选择“三维建模”选项。此时默认的视觉样式为“二维线框”,并打开功能区“常用”选项卡的“图层”面板,从“图层”下拉列表框中选择“01层-粗实线”以将其设置为当前图层。

978-7-111-52170-9-Chapter09-166.jpg在功能区“常用”选项卡的“绘图”面板中单击“多段线”按钮978-7-111-52170-9-Chapter09-167.jpg,根据命令行提示进行以下操作。

命令:_pline

指定起点:0,0↙

当前线宽为0.0000

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@5<0↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@2<90↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@0.8<180↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@0.5<-90↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:@4.2<180↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:A↙

指定圆弧的端点(按住<Ctrl>键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:@-1.5,-1.5↙

指定圆弧的端点(按住<Ctrl>键以切换方向)或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:L↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:0,0↙

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:↙

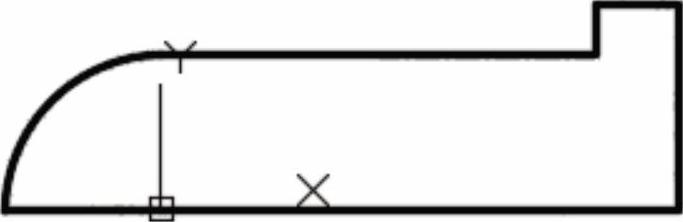

绘制的闭合多段线如图9-53所示。


图9-53 绘制闭合多段线

978-7-111-52170-9-Chapter09-169.jpg创建旋转实体。在功能区“实体”选项卡的“实体”面板中单击“旋转”按钮978-7-111-52170-9-Chapter09-170.jpg,接着根据命令行提示进行以下操作。

命令:_revolve

当前线框密度:ISOLINES=4,闭合轮廓创建模式=实体

选择要旋转的对象或[模式(MO)]:_MO闭合轮廓创建模式[实体(SO)/曲面(SU)]<实体>:_SO

选择要旋转的对象或[模式(MO)]:找到1个//选择闭合多段线,如图9-54所示

选择要旋转的对象或[模式(MO)]:↙

指定轴起点或根据以下选项之一定义轴[对象(O)/X/Y/Z]<对象>:X↙

指定旋转角度或[起点角度(ST)/反转(R)/表达式(EX)]<360>:↙

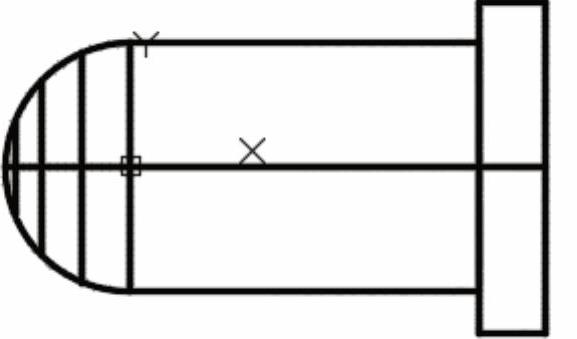

创建的旋转实体如图9-55所示,该旋转实体便是发光二极管的头部。

978-7-111-52170-9-Chapter09-171.jpg在功能区中切换至“常用”选项卡,从“视图”面板的“三维导航”下拉列表框中选择“东南等轴测”,此时模型显示如图9-56所示。


图9-54 选择闭合多段线


图9-55 创建的旋转实体

978-7-111-52170-9-Chapter09-174.jpg从“视图”面板中的“视觉样式”下拉列表框中选择“隐藏(消隐)”视觉样式选项,此时模型显示如图9-57所示。

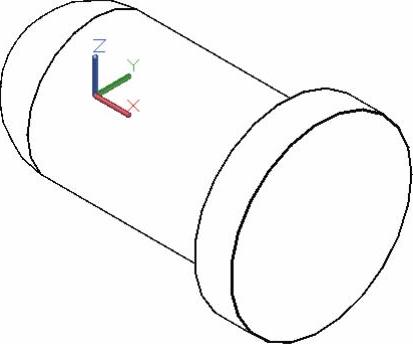

图9-56 采用“东南等轴测”命名视角


图9-57 使用“隐藏(消隐)”视觉样式

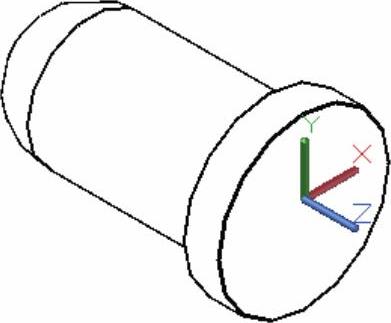

978-7-111-52170-9-Chapter09-177.jpg在功能区“常用”选项卡的“坐标”面板中单击“面”按钮978-7-111-52170-9-Chapter09-178.jpg,接着在图9-58所示的实体面处单击以选择该实体面,然后在“输入选项[下一个(N)/X轴反向(X)/Y轴反向(Y)]<接受>:”提示下按<Enter>键,从而将用户坐标系与三维实体上的选定面对齐,如图9-59所示。在“坐标”面板中单击“原点”按钮978-7-111-52170-9-Chapter09-179.jpg,选择图9-60所示的三维中心点(或该端面圆的圆心),从而以该点为新原点来定义用户坐标系(UCS)。


图9-58 选择实体面


图9-59 与实体面对齐的U C S


图9-60 将新UCS移至新原点

978-7-111-52170-9-Chapter09-183.jpg在功能区“常用”选项卡的“绘图”面板中单击“圆心、半径”按钮978-7-111-52170-9-Chapter09-184.jpg绘制一个圆。

命令:_circle

指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:0.8,0↙

指定圆的半径或[直径(D)]<0.5000>:0.3↙

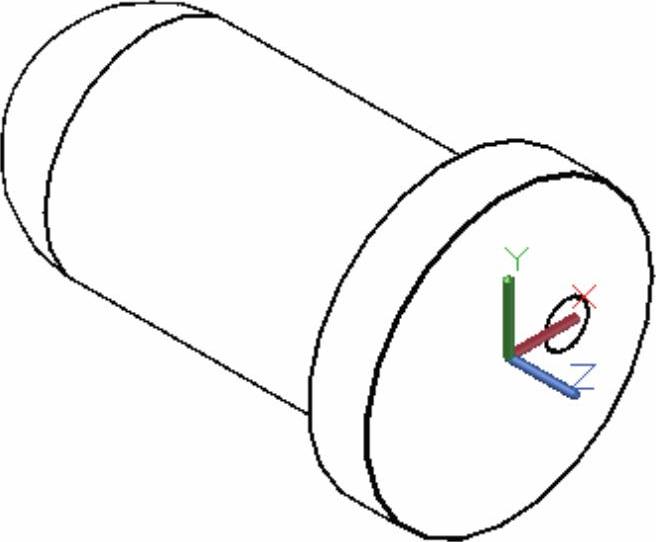

绘制的第一个圆如图9-61所示。

978-7-111-52170-9-Chapter09-185.jpg在功能区“常用”选项卡的“绘图”面板中单击“圆心、半径”按钮978-7-111-52170-9-Chapter09-186.jpg进行以下

参数设置来绘制第二个圆。

命令:_circle

指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]:-0.8,0↙

指定圆的半径或[直径(D)]<0.3000>:↙

绘制的第二个圆如图9-62所示。


图9-61 绘制一个圆


图9-62 绘制第二个圆

978-7-111-52170-9-Chapter09-189.jpg从功能区“实体”选项卡的“实体”面板中单击“拉伸”按钮978-7-111-52170-9-Chapter09-190.jpg,接着选择刚绘制的两个小圆作为要拉伸的对象,按<Enter>键结束选择要拉伸的对象后指定拉伸的高度为16,结果如图9-63所示。


图9-63 完成的带管脚的发光二极管
