使用“三维建模”工作空间时，在功能区“常用”选项卡的“修改”面板中可以找到这两个对齐工具按钮：“对齐”按钮（ALIGN）和“三维对齐”按钮（3DALIGN）。

1.“对齐”按钮

“对齐”按钮用于在二维和三维空间中将对象与其他对象对齐，其操作思想是指定一对、两对或三对点（每对点由一个源点和一个定义点组成）以移动、旋转或倾斜选定的对象，从而将它们与其他对象上的点对齐。在某些设计场合，可能只需指定一对点（源点和定义点）即可完成对齐操作，而有时可能需要指定两对点（源点和定义点）或三对点（源点和定义点）才能完成对齐操作。该工具都用于在二维中对齐两个对象。

下面介绍使用“对齐”按钮（ALIGN）的一个操作范例。

打开“对齐.dwg”文件，该文件中存在着图9-47所示的两个实体。在本例中需要通过状态栏开启“对象捕捉”和“三维对象捕捉”模式，并关闭“正交”模式。

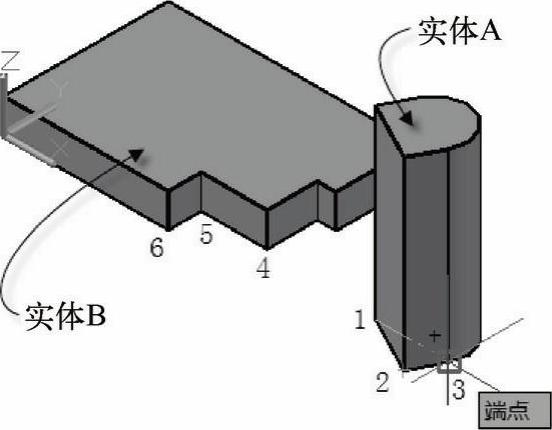

图9-47 两个实体模型

单击“对齐”按钮，根据命令行提示进行以下操作。

命令：_align

选择对象：找到1个 //选择实体A

选择对象：↙

指定第一个源点： //如图9-48所示，选择顶点1

指定第一个目标点： //如图9-48所示，选择顶点2

指定第二个源点： //如图9-48所示，选择顶点3

指定第二个目标点： //如图9-48所示，选择顶点4

指定第三个源点或<继续>： //如图9-48所示，选择端点5

指定第三个目标点： //如图9-48所示，选择顶点6

完成该对齐操作得到的模型效果如图9-49所示。

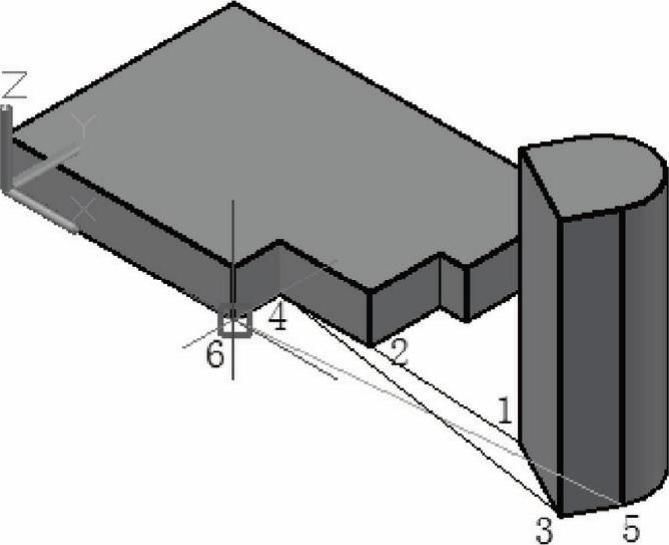

图9-48 分别指定各对点

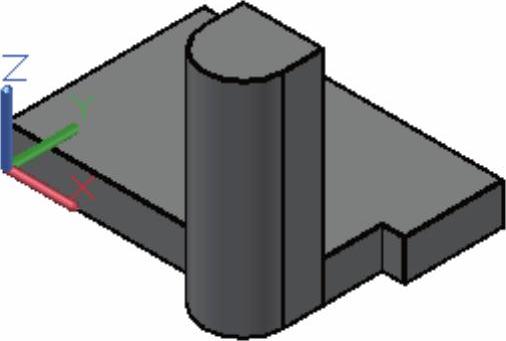

图9-49 完成对齐操作后的模型效果

2.“三维对齐”按钮

“三维对齐”按钮主要用于在三维空间中将对象与其他对象对齐，其与“对齐”按钮（ALIGN）最大的不同之处在于，使用“三维对齐”按钮（3DALIGN）时，需要先指定源对象的一个、两个或三个点，然后再相应地指定目标对象的一个、两个或三个点来完成对象对齐操作。即在三维中，使用“三维对齐”按钮（3DALIGN）可以指定最多3个点以定义源平面，然后指定最多3个点以定义目标平面，对象上的第一个源点（称为基点）将始终被移动到第一个目标点，为源或目标指定第二点将导致旋转选定的对象，源或目标的第三点将导致选定的对象进一步旋转。
