范例教程：创建圆角边

2023-06-20 理论教育 版权反馈
【摘要】：下面通过一个范例介绍如何创建圆角边。图9-42 创建好全部圆角边打开“圆角边.dwg”文件，该文件中存在着图9-41所示的实体模型。使用“三维建模”工作空间，切换至功能区的“实体”选项卡，从“实体编辑”面板中单击“圆角边”按钮，接着根据命令行提示进行以下操作。按键接受圆角或[半径]：↙ //按键创建好全部圆角边的模型如图9-42所示。

在实体模型设计中，要经常为一些实体边创建圆角，即为实体对象的边制作圆角。下面通过一个范例介绍如何创建圆角边。

978-7-111-52170-9-Chapter09-126.jpg打开“圆角边.dwg”文件，该文件中存在着图9-41所示的实体模型（以“二维线框”视觉样式显示）。

978-7-111-52170-9-Chapter09-127.jpg使用“三维建模”工作空间，切换至功能区的“实体”选项卡，从“实体编辑”面板中单击“圆角边”按钮978-7-111-52170-9-Chapter09-128.jpg，接着根据命令行提示进行以下操作。

命令：_FILLETEDGE

半径=1.0000

选择边或[链（C）/环（L）/半径（R）]：R

输入圆角半径或[表达式（E）]<1.0000>：8↙

选择边或[链（C）/环（L）/半径（R）]：//选择第1条边

选择边或[链（C）/环（L）/半径（R）]：//选择第2条边

选择边或[链（C）/环（L）/半径（R）]：//选择第3条边

选择边或[链（C）/环（L）/半径（R）]：//选择第4条边

选择边或[链（C）/环（L）/半径（R）]：//选择第5条边

选择边或[链（C）/环（L）/半径（R）]：//选择第6条边

选择边或[链（C）/环（L）/半径（R）]：//选择第7条边

选择边或[链（C）/环（L）/半径（R）]：//选择第8条边

选择边或[链（C）/环（L）/半径（R）]：//选择第9条边

选择边或[链（C）/环（L）/半径（R）]：//选择第10条边

选择边或[链（C）/环（L）/半径（R）]：//选择第11条边

选择边或[链（C）/环（L）/半径（R）]：//选择第12条边

选择边或[链（C）/环（L）/半径（R）]：↙//按<Enter>键

已选定12个边用于圆角。

按<Enter>键接受圆角或[半径（R）]：↙ //按<Enter>键

创建好全部圆角边的模型如图9-42所示。

978-7-111-52170-9-Chapter09-129.jpg在功能区中切换至“常用”选项卡，从“视图”面板的“视觉样式”下拉列表框中选择“带边缘着色”视觉样式，此时模型显示如图9-43所示。

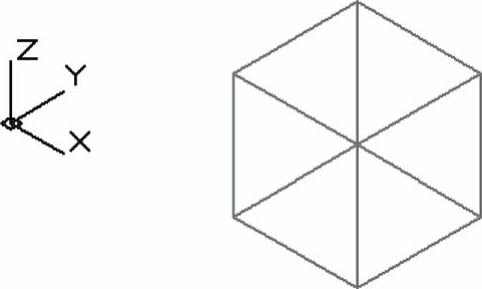

图9-41 已有实体

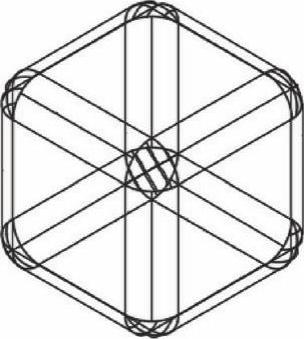

图9-42 创建好全部圆角边

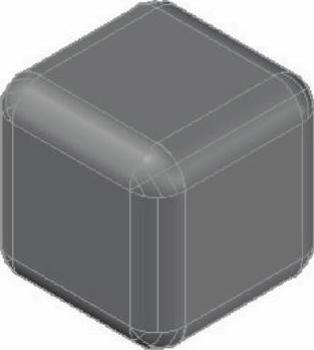

图9-43 模型显示
