沿路径扫掠轮廓：步骤、选项与实例
【摘要】：沿路径扫掠轮廓时，轮廓将被移动并与路径垂直对齐。在进行扫掠操作的过程中，可以根据设计要求设置以下相应的选项。图9-28 应用扭曲角度的示例下面以范例形式介绍创建扫掠特征的一般方法和步骤。图9-29 已有曲线图9-29 已有曲线图9-30 创建扫掠实体图9-30 创建扫掠实体
可以通过沿路径扫掠轮廓来创建三维实体或曲面。沿路径扫掠轮廓时，轮廓将被移动并与路径垂直对齐。开放轮廓可创建曲面，而闭合曲线可创建实体或曲面。可以沿路径扫掠多个轮廓对象。
在进行扫掠操作的过程中，可以根据设计要求设置以下相应的选项。
●“模式”：更改扫掠是创建实体还是曲面。
●“对齐”：如果轮廓与扫掠路径不在同一平面上，则指定轮廓与扫掠路径对齐的方式。
●“基点”：在轮廓上指定基点，以便沿轮廓进行扫掠。
●“比例”：指定从开始扫掠到结束扫掠将更改对象大小的值，示例如图9-27所示。输入数学表达式可以约束对象缩放。
●“扭曲”：通过输入扭曲角度，对象可以沿轮廓长度进行旋转，示例如图9-28所示。
输入数学表达式可以约束对象的扭曲角度。

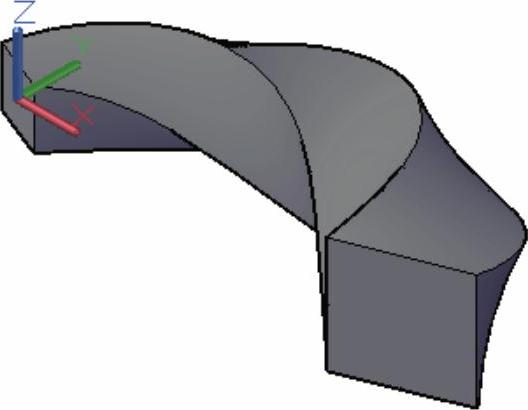

图9-27 设置扫掠比例的示例

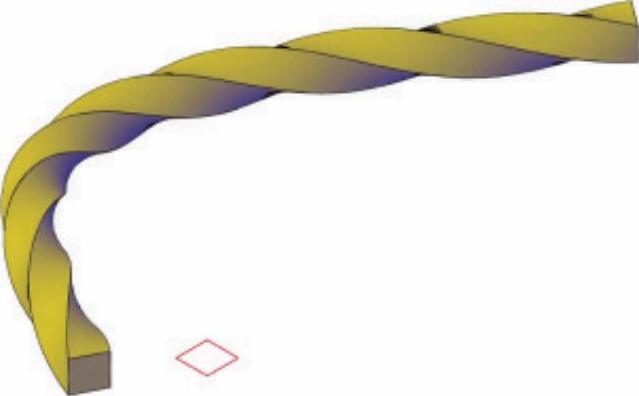

图9-28 应用扭曲角度的示例
下面以范例形式介绍创建扫掠特征的一般方法和步骤。
打开本书配套的“扫掠.dwg”图形文件，该图形文件中的原始曲线如图9-29所示。
在功能区“实体”选项卡的“实体”面板中单击“扫掠”按钮
，根据命令行提示进行以下操作。
命令：_sweep
当前线框密度：ISOLINES=4，闭合轮廓创建模式=实体
选择要扫掠的对象或[模式（MO）]：_MO闭合轮廓创建模式[实体（SO）/曲面（SU）]<实体>：_SO
选择要扫掠的对象或[模式（MO）]：找到1个 //选择正多边形（四边形）
选择要扫掠的对象或[模式（MO）]：↙
选择扫掠路径或[对齐（A）/基点（B）/比例（S）/扭曲（T）]：S↙
输入比例因子或[参照（R）]<1.0000>：2↙
选择扫掠路径或[对齐（A）/基点（B）/比例（S）/扭曲（T）]：T↙
输入扭曲角度或允许非平面扫掠路径倾斜[倾斜（B）]<0.0000>：180↙
选择扫掠路径或[对齐（A）/基点（B）/比例（S）/扭曲（T）]： //在靠近UCS一端单击圆弧
完成创建的扫掠实体如图9-30所示。

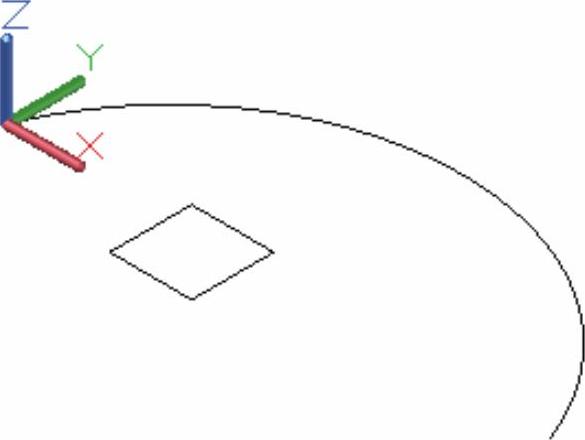

图9-29 已有曲线

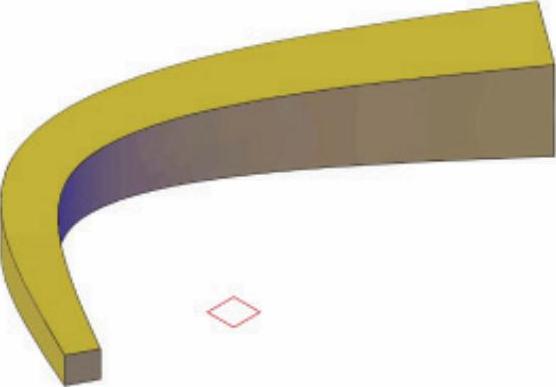

图9-30 创建扫掠实体
