在功能区“实体”选项卡的“图元”面板中单击“圆锥体”按钮,可以创建底面为圆形或椭圆的尖头圆锥体或圆台,默认情况下圆锥体的底面位于当前UCS的XY平面上,高度与Z轴平行。
请看以下创建圆锥体和圆台的操作实例。
在“快速访问”工具栏中单击“新建”按钮
,选择“acadiso3D.dwt”图形样板,单击“打开”按钮。确保使用“三维建模”工作空间。
在功能区“实体”选项卡的“图元”面板中单击“圆锥体”按钮
,根据命令行提示进行以下操作。
命令:_cone
指定底面的中心点或[三点(3P)/两点(2P)/切点、切点、半径(T)/椭圆(E)]:0,0↙
指定底面半径或[直径(D)]<65.0000>:50↙
指定高度或[两点(2P)/轴端点(A)/顶面半径(T)]<90.0000>:100↙
创建的实心圆锥体如图9-14所示。
在功能区“实体”选项卡的“图元”面板中单击“圆锥体”按钮
,根据命令行提示进行以下操作。
命令:_cone
指定底面的中心点或[三点(3P)/两点(2P)/切点、切点、半径(T)/椭圆(E)]:100,100↙
指定底面半径或[直径(D)]<50.0000>:65↙
指定高度或[两点(2P)/轴端点(A)/顶面半径(T)]<100.0000>:T↙
指定顶面半径<0.0000>:35↙
指定高度或[两点(2P)/轴端点(A)]<100.0000>:99↙
创建的实心圆台如图9-15所示。

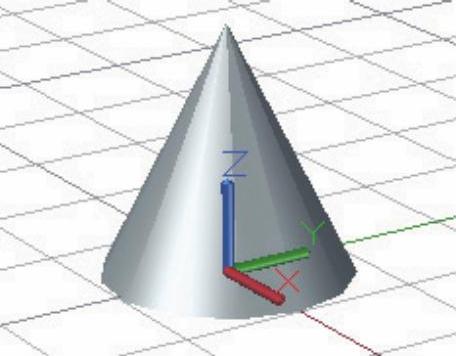

图9-14 创建实心圆锥体
图9-15 创建实心圆台
