长方体是常用的基本实体之一。AutoCAD始终将长方体的底面绘制为与当前UCS的XY平面(工作平面)平行,而在Z轴方向上指定长方体的高度,高度值可以为正值或负值。在创建长方体的过程中,可以使用一些选项来控制创建的长方体的大小和旋转,例如使用“立方体”选项以创建等边长方体(即立方体),使用“中心点”选项创建使用指定中心点的长方体。如果要在XY平面内设定长方体的旋转,则可以使用“立方体”或“长度”选项。
下面先介绍基于两个点和高度创建实心长方体的简单范例。
在“快速访问”工具栏中单击“新建”按钮,选择“acadiso3D.dwt”图形样板,单击“打开”按钮。确保使用“三维建模”工作空间。
在功能区的“实体”选项卡中单击“图元”面板中的“长方体”按钮,接着根据命令行提示分别指定底面第一个角点的位置和对角点的位置,然后指定高度。
命令:_box
指定第一个角点或[中心(C)]:0,0,0↙
指定其他角点或[立方体(C)/长度(L)]:100,61.8,0↙
指定高度或[两点(2P)]:50↙
绘制的实心长方体如图9-10所示。
如果要创建实心立方体,那么可以打开功能区“实体”选项卡的“图元”面板,单击“长方体”按钮,接着指定第一个角点,或选择“中心”提示选项并指定底面的中心点,接着在命令行提示下选择“立方体”提示选项,然后指定立方体的长度等,长度值用于设定立方体的宽度和高度。请看以下创建实心立方体的一个操作实例,该实例绘制的实心立方体如图9-11所示。
命令:_box
指定第一个角点或[中心(C)]:C↙
指定中心:200,200↙
指定角点或[立方体(C)/长度(L)]:C↙
指定长度:<正交开>80↙

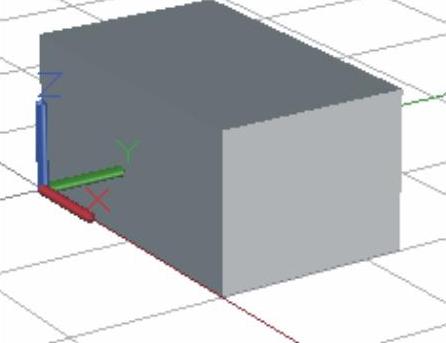

图9-10 绘制第一个实心长方体

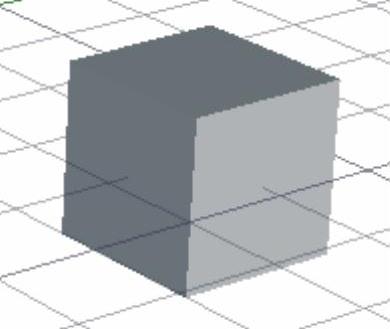

图9-11 创建实心立方体
