UCS图标可以帮助用户使用户坐标系的当前方向（相对于当前查看方向）可视化。

在命令行的“输入命令”提示下输入“UCSICON”并按<Enter>键，此时命令行出现“输入选项[开（ON）/关（OFF）/全部（A）/非原点（N）/原点（OR）/可选（S）/特性（P）]<开>：”的提示信息，从中选择“开（ON）”或“关（OFF）”选项可以打开或关闭UCS图标的显示。

如果在“输入选项[开（ON）/关（OFF）/全部（A）/非原点（N）/原点（OR）/可选（S）/特性（P）]<开>：”提示下选择“原点（OR）”选项，则设置在UCS原点处显示UCS图标。如果在视口中未显示UCS原点的位置，则UCS图标将显示在视口的左下角。

如果在“输入选项[开（ON）/关（OFF）/全部（A）/非原点（N）/原点（OR）/可选（S）/特性（P）]<开>：”提示下选择“特性（P）”选项，则系统弹出图9-2所示的“UCS图标”对话框，从中可以控制UCS图标样式、大小和颜色等，即可以更改UCS图标外观。用户也可以切换至“三维建模”工作空间在功能区“常用”选项卡的“坐标”面板中单击“UCS图标，特性”按钮978-7-111-52170-9-Chapter09-1.jpg来打开“UCS图标”对话框以控制UCS图标的样式、大小和颜色。

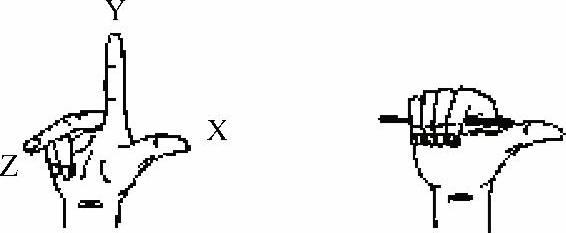

图9-1 右手定则示意

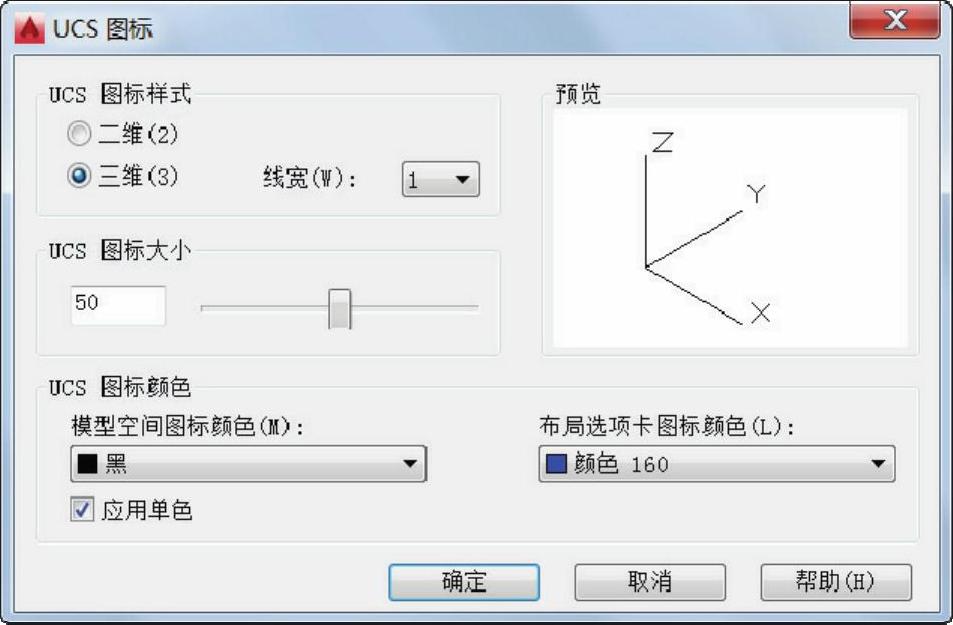

图9-2 “UCS图标”对话框

AutoCAD中的UCS图标可以显示有图9-3所示的3种版本。注意：在二维环境中，可以选择该图标的二维或三维样式来表示UCS。UCS图标可以显示在UCS的原点或视口的左下角。当显示多个视口时，每个视口都显示自己的UCS图标。当使用三维视觉样式时显示着色UCS图标。


图9-3 几种版本的UCS图标

a）二维UCS图标 b）三维UCS图标 c）着色UCS图标

978-7-111-52170-9-Chapter09-5.jpg切换至“三维建模”工作空间，在“常用”选项卡的“坐标”面板中提供了关于坐标应用的相关功能按钮，其中也包括控制UCS图标显示的工具按钮，即“在原点处显示UCS图标”按钮978-7-111-52170-9-Chapter09-6.jpg、“显示UCS图标”按钮978-7-111-52170-9-Chapter09-7.jpg和“隐藏UCS图标”按钮978-7-111-52170-9-Chapter09-8.jpg，如图9-4所示。“在原点处显示UCS图标”按钮978-7-111-52170-9-Chapter09-9.jpg用于仅在原点处显示UCS图标；“显示UCS图标”按钮978-7-111-52170-9-Chapter09-10.jpg用于在原点或视口角点处显示UCS图标；“隐藏UCS图标”按钮978-7-111-52170-9-Chapter09-11.jpg用于隐藏UCS图标。
