实现色饱和度图形化表示

2023-06-20 理论教育 版权反馈
【摘要】：“色饱和度”图形符号的绘制方法和步骤如下。单击“圆心、半径”按钮，接着分别指定圆心和半径，其中半径设置为“6”，从而绘制一个圆。图8-61 继续绘制两个圆图8-61 继续绘制两个圆图8-62 创建环形阵列图8-62 创建环形阵列图8-63 绘制一条线段图8-63 绘制一条线段单击“删除”按钮，选择图8-64所示的一个圆，按键，从而将所选的该圆删除。按键完成将选择集包含的图线删除操作，完成的“色饱和度”图形符号如图8-69所示。

“色饱和度”图形符号的绘制方法和步骤如下。

978-7-111-52170-9-Chapter08-176.jpg单击“圆心、半径”按钮978-7-111-52170-9-Chapter08-177.jpg，接着分别指定圆心和半径，其中半径设置为“6”，从而绘制一个圆。

978-7-111-52170-9-Chapter08-178.jpg单击“圆心、半径”按钮978-7-111-52170-9-Chapter08-179.jpg，分别绘制图8-61所示的两个圆，其中一个圆的半径为3.4，另一个圆的半径为1.5。

978-7-111-52170-9-Chapter08-180.jpg单击“环形阵列”按钮978-7-111-52170-9-Chapter08-181.jpg，选择半径最小的一个圆，按<Enter>键结束对象选择后选择大圆（半径最大的圆）的圆心作为环形阵列的中心点，接着在功能区出现的“阵列创建”上下文选项卡中将“项目数”设置为“3”，整个“填充角度”为“360°”，行数和级别层数均默认为“1”，单击“关闭阵列”按钮978-7-111-52170-9-Chapter08-182.jpg，此时图形如图8-62所示。

978-7-111-52170-9-Chapter08-183.jpg单击“直线”按钮978-7-111-52170-9-Chapter08-184.jpg，绘制图8-63所示的一条线段。


图8-61 继续绘制两个圆

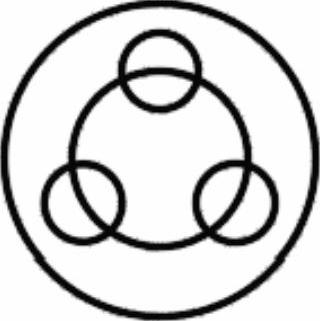

图8-62 创建环形阵列

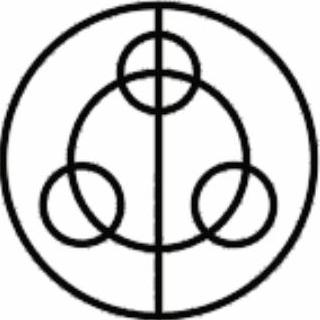

图8-63 绘制一条线段

978-7-111-52170-9-Chapter08-188.jpg单击“删除”按钮978-7-111-52170-9-Chapter08-189.jpg，选择图8-64所示的一个圆，按<Enter>键，从而将所选的该圆删除。

978-7-111-52170-9-Chapter08-190.jpg单击“图案填充”按钮978-7-111-52170-9-Chapter08-191.jpg，打开“图案填充创建”选项卡，在“图案”面板中单击“SOLID”图标978-7-111-52170-9-Chapter08-192.jpg，接着分别在图8-65所示的区域1、区域2和区域3内单击以拾取相应的内部点，单击“关联”按钮978-7-111-52170-9-Chapter08-193.jpg以取消图案填充的关联性，然后单击“关闭图案填充创建”按钮978-7-111-52170-9-Chapter08-194.jpg，此时图形效果如图8-66所示。

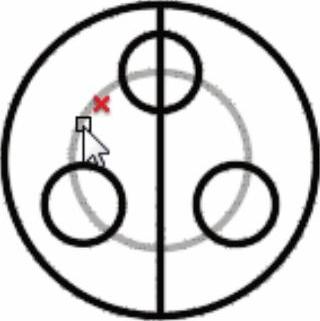

图8-64 选择要删除的圆

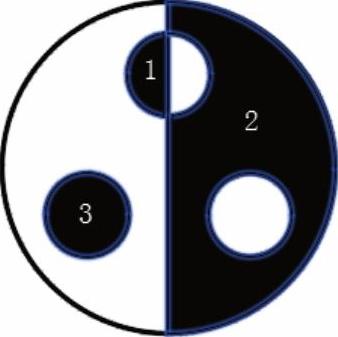

图8-65 拾取相应内部点


图8-66 完成图案填充

978-7-111-52170-9-Chapter08-198.jpg单击“删除”按钮978-7-111-52170-9-Chapter08-199.jpg，使用窗口选择方式选择图8-67所示的整个图形，接着按住<Shift>键，同时单击最大的圆和实体填充图案以将它们从选择集中清除，此时选择集如图8-68所示（这里以特定虚线显示的为选择集包含的图线）。按<Enter>键完成将选择集包含的图线删除操作，完成的“色饱和度”图形符号如图8-69所示。

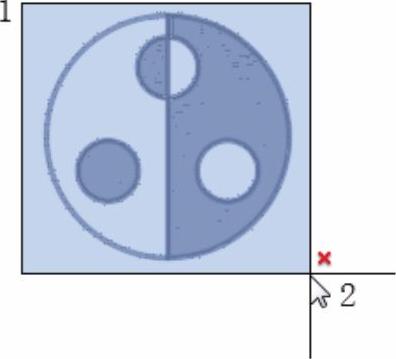

图8-67 选择整个图形


图8-68 选择集

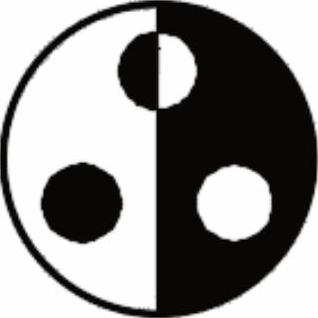

图8-69 “色饱和度”图形符号
