绘制功能性接地符号的方法及注意事项
【摘要】：按照上一小节介绍的方法绘制好接地一般符号。当然在本例中可以通过“复制”命令复制一个接地一般符号。单击“拉长”按钮，根据命令行提示进行以下操作。图8-45 指定圆心位置图8-45 指定圆心位置图8-46 创建一个圆弧图8-46 创建一个圆弧图8-47 完成的图形符号图8-47 完成的图形符号
功能性接地符号的绘制方法和步骤如下。
按照上一小节（8.7.1节）介绍的方法绘制好接地一般符号。当然在本例中可以通过“复制”命令（COPY）复制一个接地一般符号。
命令：_arc
指定圆弧的起点或[圆心（C）]：_c

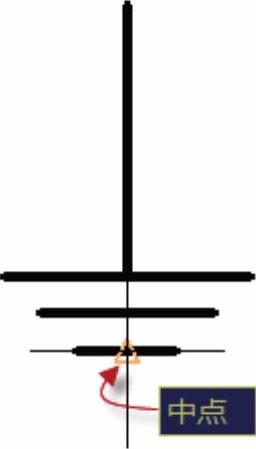

指定圆弧的圆心： //选择图8-45所示的线段中点作为圆心
指定圆弧的起点：@6.75，0↙
指定圆弧的端点（按住<Ctrl>键以切换方向）或[角度（A）/弦长（L）]：_a
指定夹角（按住<Ctrl>键以切换方向）：180↙

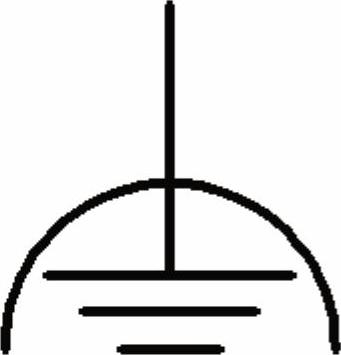

创建的圆弧如图8-46所示。
单击“拉长”按钮
，根据命令行提示进行以下操作。
命令：_lengthen
选择要测量的对象或[增量（DE）/百分比（P）/总计（T）/动态（DY）]<总计（T）>：DE↙
输入长度增量或[角度（A）]<0.0000>：-4.2↙
选择要修改的对象或[放弃（U）]： //在靠近竖直线段的上端点地方单击竖直线段
选择要修改的对象或[放弃（U）]：↙

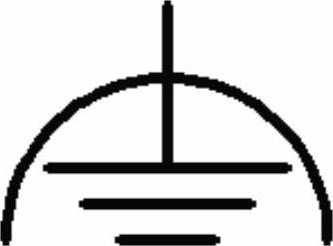

由于指定的长度增量为负值，则完成此步骤操作可将选定线段按照设定的增量值进行缩短，结果如图8-47所示。
图8-45 指定圆心位置
图8-46 创建一个圆弧
图8-47 完成的图形符号
