如何绘制会议电话符号？

2023-06-20 理论教育 版权反馈
【摘要】：图8-21 会议电话图形符号图8-21 会议电话图形符号图8-22 完成绘制两个圆图8-22 完成绘制两个圆图8-23 再绘制一个小圆图8-23 再绘制一个小圆通过环形阵列操作创建其他小圆。在本例中，还可以采用其他方法绘制会议电话图形符号，例如先创建一条直线段，接着通过环形阵列的方式创建其他直线段，然后使用“圆环”命令在相应线段端点创建相关实心圆。

本实例要绘制的会议电话图形符号如图8-21所示。该图形符号用于电话设备、标识选通所选用户发言的控制。实例操作步骤如下。

978-7-111-52170-9-Chapter08-57.jpg单击“圆心、半径”按钮978-7-111-52170-9-Chapter08-58.jpg，在图形窗口中指定一点作为圆心位置，绘制一个半径为1.5的小圆。

978-7-111-52170-9-Chapter08-59.jpg使用同样的方法再绘制一个较大的圆，该圆半径为6.1并且与第一个小圆同心，如图8-22所示。

978-7-111-52170-9-Chapter08-60.jpg单击“圆心、半径”按钮978-7-111-52170-9-Chapter08-61.jpg，以大圆的下象限点为圆心绘制一个半径为1.5的小圆，如图8-23所示。

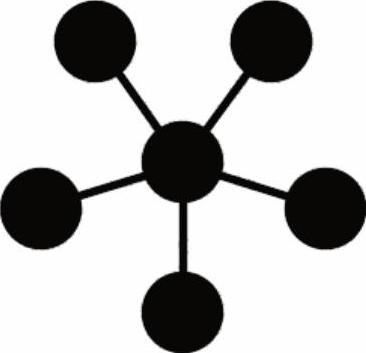

图8-21 会议电话图形符号

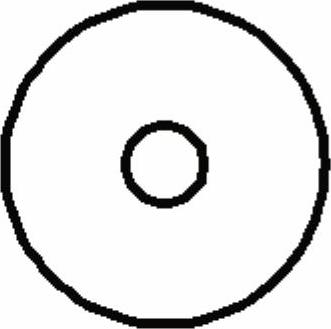

图8-22 完成绘制两个圆

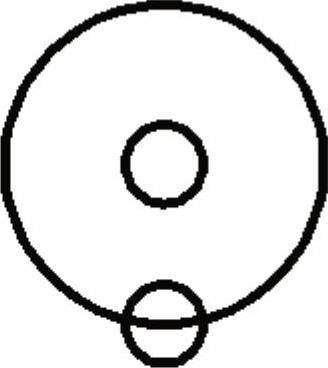

图8-23 再绘制一个小圆

978-7-111-52170-9-Chapter08-65.jpg通过环形阵列操作创建其他小圆。单击“环形阵列”按钮978-7-111-52170-9-Chapter08-66.jpg，选择位于下方的小圆并按<Enter>键，接着选择大圆的圆心位置指定为阵列的中心点，然后在功能区的“阵列创建”上下文选项卡中将“项目数”设置为“5”，其他参数如图8-24所示，单击“关闭阵列”按钮978-7-111-52170-9-Chapter08-67.jpg，阵列结果如图8-25所示。

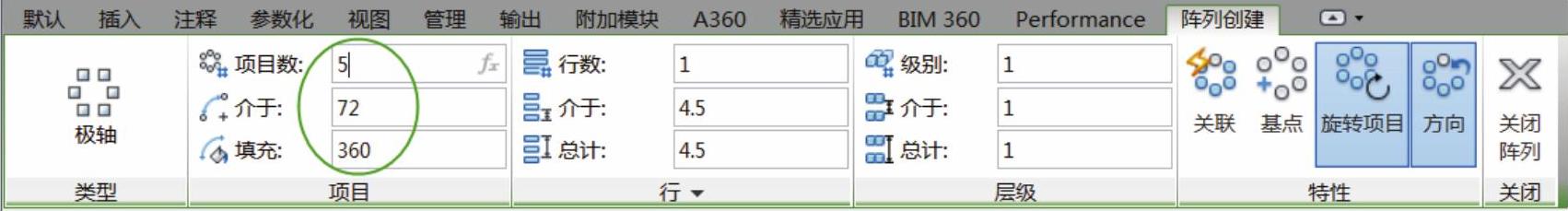

图8-24 “阵列创建”上下文选项卡

978-7-111-52170-9-Chapter08-69.jpg选择大圆，按<Delete>键将其删除。

978-7-111-52170-9-Chapter08-70.jpg单击“直线”按钮978-7-111-52170-9-Chapter08-71.jpg绘制相应的直线段，如图8-26所示。

978-7-111-52170-9-Chapter08-72.jpg单击“修剪”按钮978-7-111-52170-9-Chapter08-73.jpg，将图形修剪成如图8-27所示。

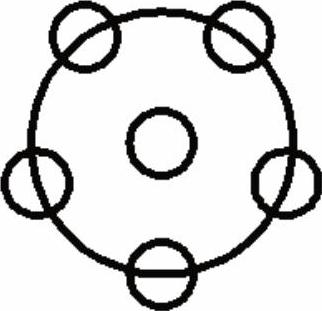

图8-25 阵列结果


图8-26 绘制相应的直线

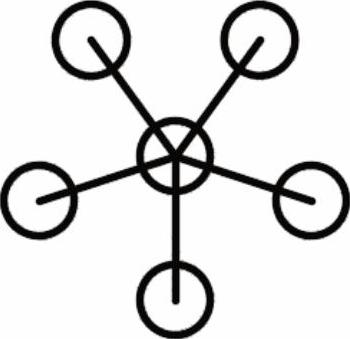

图8-27 修剪图形

978-7-111-52170-9-Chapter08-77.jpg单击“图案填充”按钮978-7-111-52170-9-Chapter08-78.jpg，打开“图案填充创建”选项卡，在“图案”面板中单击“SOLID”图标978-7-111-52170-9-Chapter08-79.jpg，接着分别在各个圆内单击以拾取相应的内部点，单击“关闭图案填充创建”按钮978-7-111-52170-9-Chapter08-80.jpg，从而完成本例的操作。

978-7-111-52170-9-Chapter08-81.jpg在本例中，还可以采用其他方法绘制会议电话图形符号，例如先创建一条直线段，接着通过环形阵列的方式创建其他直线段，然后使用“圆环”命令在相应线段端点创建相关实心圆。
