绘制计算机网络图形符号的技巧和方法
【摘要】：本范例要完成的计算机网络图形符号如图8-13所示，它用于标识计算机网络本身或指示计算机网络的连接终端。下面介绍如何绘制该计算机网格图形符号。图8-13 计算机网格图形符号图8-13 计算机网格图形符号系统默认的当前图层为“0”层，此时可以更改默认线宽。再绘制其他3条直线段，绘制方法如下。单击“矩形”按钮，在图形窗口中绘制一个长为6、宽为3.5的长方形（矩形）。
本范例要完成的计算机网络图形符号如图8-13所示，它用于标识计算机网络本身或指示计算机网络的连接终端。下面介绍如何绘制该计算机网格图形符号。
在“快速访问”工具栏中单击“新建”按钮
，弹出“选择样板”对话框，选择“acadiso.dwt”图形样板文件，单击“打开”按钮。

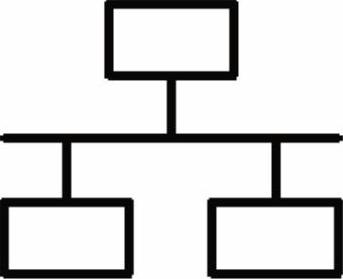

图8-13 计算机网格图形符号
系统默认的当前图层为“0”层，此时可以更改默认线宽。更改默认线宽的方法是：在功能区“默认”选项卡的“特性”面板中打开“线宽”下拉列表框，如图8-14所示，从该下拉列表框中选择“线宽设置”选项，弹出“线宽设置”对话框。确保勾选“显示线宽”复选框，从“默认”下拉列表框中选择“0.5mm”，如图8-15所示，然后单击“确定”按钮。

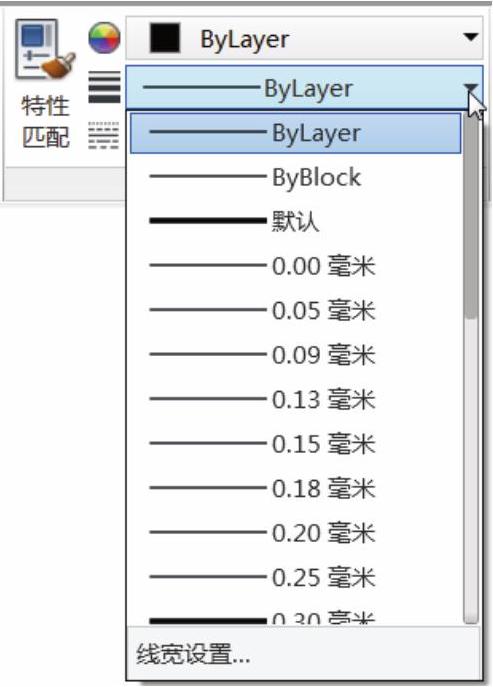

图8-14 打开“线宽”下拉列表框

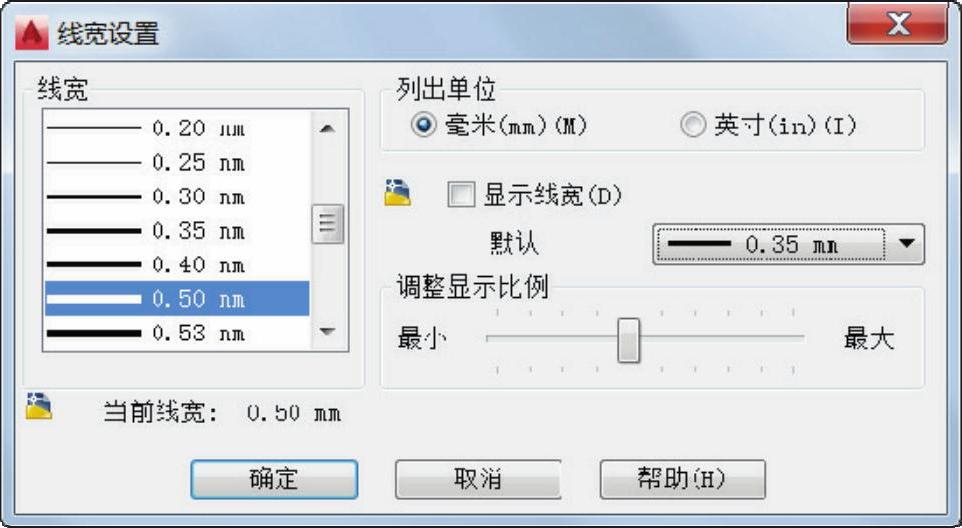

图8-15 线宽设置
绘制一条直线。单击“直线”按钮
，任意指定第一个点，接着指定第二个点的坐标为“@16，0”，从而绘制第一条直线。
再绘制其他3条直线段，绘制方法如下。
命令：LINE↙
指定第一个点：@-3，0↙
指定下一点或[放弃（U）]：@0，-3↙
指定下一点或[放弃（U）]：↙
命令：LINE↙
指定第一个点：@-10，0↙
指定下一点或[放弃（U）]：@0，3↙
指定下一点或[放弃（U）]：↙
命令：LINE↙
指定第一个点： //选择水平直线段的中点
指定下一点或[放弃（U）]：@0，3↙
指定下一点或[放弃（U）]：↙
此时绘制的图形如图8-16所示。
单击“矩形”按钮
，在图形窗口中绘制一个长为6、宽为3.5的长方形（矩形）。
单击“移动”按钮
，根据命令行提示进行以下操作。
命令：_move
选择对象：找到1个 //选择长方形（矩形）
选择对象：↙
指定基点或[位移（D）]<位移>： //选择长方形下边中点A，如图8-17所示
指定第二个点或<使用第一个点作为位移>：<正交关> //选择端点B，如图8-17所示
图8-16 绘制的图形

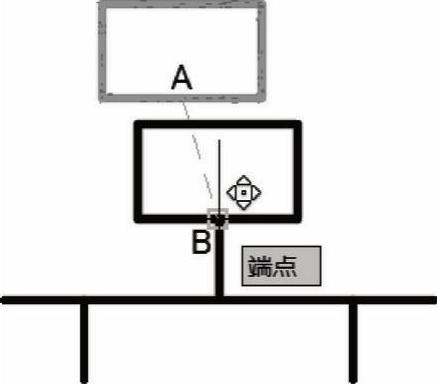

图8-17 移动操作
单击“复制”按钮
，根据命令行提示进行以下操作。
命令：_copy
选择对象：找到1个 //选择长方形（矩形）
选择对象：↙
当前设置：复制模式=单个
指定基点或[位移（D）/模式（O）/多个（M）]<位移>：M↙ //选择“多个”选项
指定基点或[位移（D）/模式（O）/多个（M）]<位移>： //选择图8-18所示的中点
指定第二个点或[阵列（A）]<使用第一个点作为位移>： //选择图8-19所示的端点
指定第二个点或[阵列（A）/退出（E）/放弃（U）]<退出>： //选择图8-20所示的端点
指定第二个点或[阵列（A）/退出（E）/放弃（U）]<退出>：↙
图8-18 指定基点

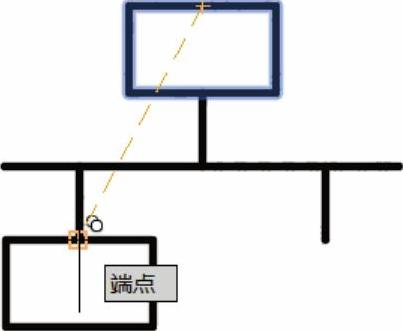

图8-19 指定一点创建复制副本
图8-20 创建复制副本2
