可调节性的箭头符号主要有S00081“可调节性，一般符号”和S00082“可调节性，非线性”等。绘制S00081一般图形，在命令行中进行以下操作。命令：LEADER↙指定引线起点：指定下一点：@-6，-6↙指定下一点或[注释/格式/放弃]<注释>：@-2，0↙指定下一点或[注释/格式/放弃]<注释>：↙输入注释文字的第一行或<选项>：↙输入注释选项[公差/副本/块/无/多行文字]<多行文字>：N↙绘制结果如图6-14所示。......
2023-06-20
绘制电池一般符号1相关步骤
【摘要】：要绘制的第一个图形符号为电池一般符号1，相关步骤如下。图8-2 绘制直线段图8-2 绘制直线段图8-3 按设定长度增量拉长线段图8-3 按设定长度增量拉长线段图8-4 完成的电池一般符号1图8-4 完成的电池一般符号1
在本实例中先创建图形文件并指定当前工作图层等，接着开始绘制第一个图形符号。要绘制的第一个图形符号为电池一般符号1，相关步骤如下。
在“快速访问”工具栏中单击“新建”按钮
，弹出“选择样板”对话框，从本书配套光盘素材中选择“图形样板”|“ZJDQ_标准样板.dwt”文件，单击“打开”按钮。
使用“草图与注释”工作空间，打开功能区“默认”选项卡的“图层”面板，从“图层”下拉列表框中选择“粗实线”层作为当前图层。
根据命令行进行以下操作。
命令：LINE↙
指定第一个点：//在图形窗口中指定一个点作为直线起点
指定下一点或[放弃（U）]：@10，0↙
指定下一点或[放弃（U）]：@0，4↙
指定下一点或[闭合（C）/放弃（U）]：↙
命令：LINE↙
指定第一个点：@15，-4↙
指定下一点或[放弃（U）]：@-10，0↙
指定下一点或[放弃（U）]：@0，10↙
指定下一点或[闭合（C）/放弃（U）]：↙
绘制的直线如图8-2所示。
在“修改”面板中单击“拉长”按钮
，根据命令行提示进行以下操作。
命令：_lengthen
选择要测量的对象或[增量（DE）/百分比（P）/总计（T）/动态（DY）]<总计（T）>：DE↙
输入长度增量或[角度（A）]<0.0000>：4↙
选择要修改的对象或[放弃（U）]： //单击左边竖直线段，单击位置靠近该竖直线段的下端点
选择要修改的对象或[放弃（U）]：↙
拉长结果如图8-3所示。
在“修改”面板中单击“拉长”按钮
，根据命令行提示进行以下操作。
命令：_lengthen
选择要测量的对象或[增量（DE）/百分比（P）/总计（T）/动态（DY）]<增量（DE）>：DE↙
输入长度增量或[角度（A）]<4.0000>：10↙
选择要修改的对象或[放弃（U）]：//单击右边竖直线段，单击位置靠近该竖直线段的下端点
选择要修改的对象或[放弃（U）]：↙
完成此拉长操作后便完成了该电池一般符号的绘制，效果如图8-4所示。

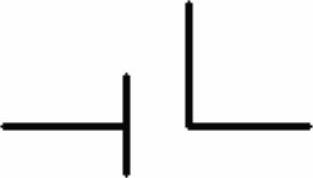

图8-2 绘制直线段

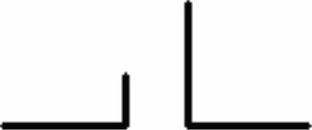

图8-3 按设定长度增量拉长线段

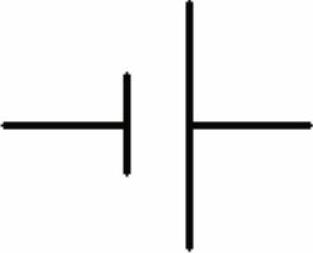

图8-4 完成的电池一般符号1
- 详细阅读
-
绘制开关符号与触点图形符号优化指南详细阅读
开关一般符号由直线组成，其编号为S00227。开关一般符号也称动合（常开）触点一般符号。命令：_line指定第一个点：30，10↙指定下一点或[放弃]：@5<90↙指定下一点或[放弃]：↙图6-65 绘制连续直线段图6-65 绘制连续直线段图6-66 完成的开关一般符号动断（常闭）触点图形符号的绘制也类似，步骤如下。图6-67 绘制连续直线段图6-67 绘制连续直线段图6-68 动断（常闭）触点图形符号图6-68 动断（常闭）触点图形符号......
2023-06-20
-
如何绘制物件外壳类符号？详细阅读
本实例绘制的物件外壳类符号有S00059、S00060、S00061、S00063，绘制过程如下。命令：_rectang指定第一个角点或[倒角/标高/圆角/厚度/宽度]：30，0↙指定另一个角点或[面积/尺寸/旋转]：@10，10↙绘制的S00059图形符号如图6-1所示。在功能区“默认”选项卡的“绘图”面板中单击“多段线”按钮，接着根据命令行提示进行以下操作。......
2023-06-20
-
如何绘制会议电话符号？详细阅读
图8-21 会议电话图形符号图8-21 会议电话图形符号图8-22 完成绘制两个圆图8-22 完成绘制两个圆图8-23 再绘制一个小圆图8-23 再绘制一个小圆通过环形阵列操作创建其他小圆。在本例中，还可以采用其他方法绘制会议电话图形符号，例如先创建一条直线段，接着通过环形阵列的方式创建其他直线段，然后使用“圆环”命令在相应线段端点创建相关实心圆。......
2023-06-20
-
如何绘制保护等电位联结符号详细阅读
本节介绍保护等电位联结符号的绘制方法。在功能区“默认”选项卡的“绘图”面板中单击“多边形”按钮，根据命令行提示进行以下操作，以绘制图6-15所示的等边三角形。命令：_line指定第一个点： //选择图6-17所示的三角形一条边的中点A指定下一点或[放弃]：@3.5<90↙指定下一点或[放弃]：↙完成绘制的图形符号如图6-17所示。图6-15 绘制等边三角形图6-15 绘制等边三角形图6-16 旋转图形图6-16 旋转图形图6-17 完成绘制的图形符号图6-17 完成绘制的图形符号......
2023-06-20
-
电气设备符号绘制技巧详细阅读
表9-1图9-78中的电气符号的意义1. 绘制各种开关的符号绘制单极开关符号。1）将“符号”层置为当前层。1）复制明装插座符号。图9-112白炽灯、荧光灯及暗装配电箱符号的参考尺寸4. 绘制对讲门铃符号画一个半径为180的圆，并画出其水平及垂直方向的直径，如图9-113所示。图9-113绘制对讲门铃的步骤5. 绘制表示电源干线走向的引线符号画一个半径为95的圆。9）选择刚绘制的多段线。图9-115绘制排风扇符号图9-114绘制导线引线符号的步骤......
2023-06-21
-
钣金件1设计步骤及特征优化详细阅读
图9.2.1 钣金件1的模型及设计树Step1.新建模型文件。Step2.创建图9.2.2所示的钣金基础特征——基体-法兰。图9.2.21 绘制的折弯4图9.2.22 折弯线基准面4Step9.创建图9.2.25所示的切除-拉伸2。图9.2.31 镜像1图9.2.32 切除-拉伸-薄壁图9.2.33 草图基准面4图9.2.34 横断面......
2023-06-27
-
绘制半导体二极管一般符号的方法和注意事项详细阅读
半导体二极管在电路图中较为常见，它主要由等边三角形和直线组成。使用直线工具绘制等边三角形。图6-46 绘制等边三角形图6-47 确定直线起点图6-47 确定直线起点图6-48 绘制一条水平直线段图6-48 绘制一条水平直线段绘制一条竖直的线段。图6-49 绘制一条竖直线段图6-49 绘制一条竖直线段图6-50 选择要修改的对象图6-50 选择要修改的对象图6-51 半导体二极管一般符号图6-51 半导体二极管一般符号......
2023-06-20
